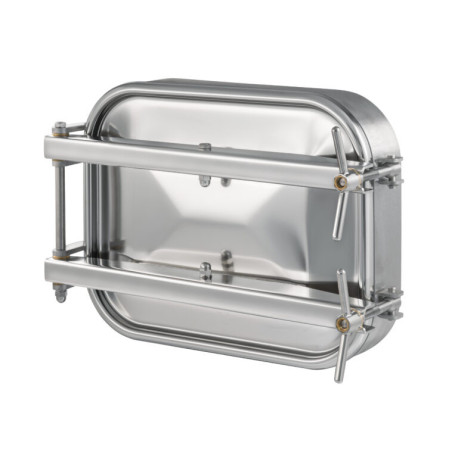

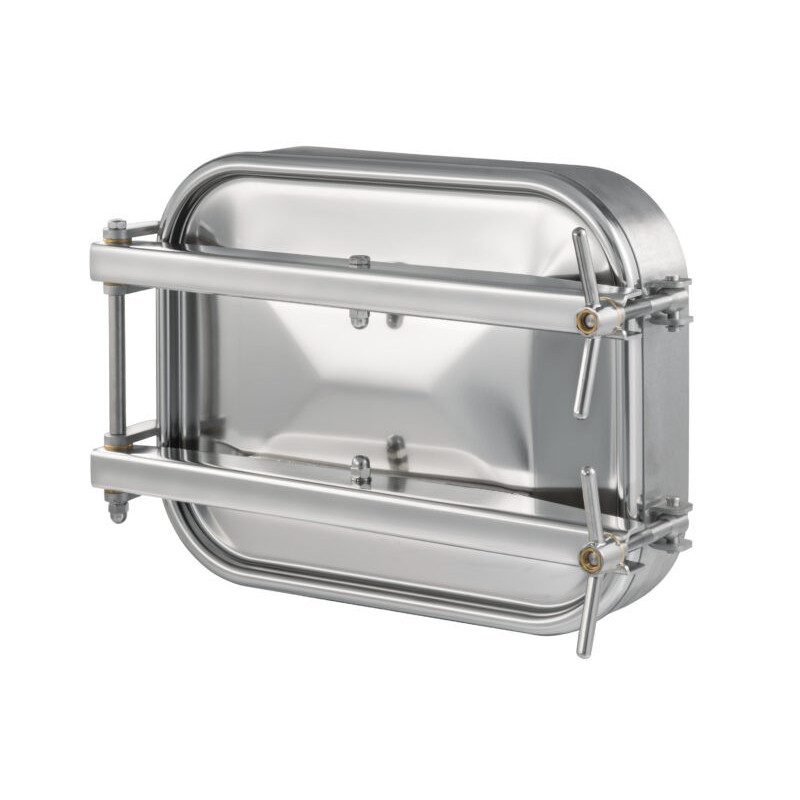

Люк прямокутний Zorzini 1700, 555×432 мм, -0,5 / 1 bar, AISI 304L / AISI 316L
Мод.1700
Новий товар
Прямокутний люк Zorzini Mod.1700 555×432 мм: відкривання назовні, тиск -0,5 / 1 bar, стандартне ущільнення EPDM G/1500, матеріал AISI 304L / AISI 316L.
Характеристики
| Відкривання | відкривається назовні |
| Марка сталі | AISI 304 / AISI 316 на вибір |
| Розмір | 551–600 мм |
| Тиск | до 1 bar |
| Вакуум | Так |
Інформація
Прямокутний люк Zorzini Mod.1700 — нержавіючий люк для монтажу на ємності та резервуари. Конструкція призначена для технічного доступу, огляду та обслуговування обладнання.
Основні характеристики
| Параметр | Значення |
|---|---|
| Модель | Mod.1700 |
| Тип | прямокутний нержавіючий люк Zorzini |
| Розмір / прохід | 555×432 мм |
| Відкривання | відкривання назовні |
| Матеріал | AISI 304L / AISI 316L; частини, що не контактують з продуктом, можуть бути AISI 304 |
| Стандартне ущільнення | EPDM G/1500, ущільнення на кришці |
| Стандартне оснащення | ручка нержавіюча VI/165/A |
| Кришка | електрополірована |
| Рама | сатинована |

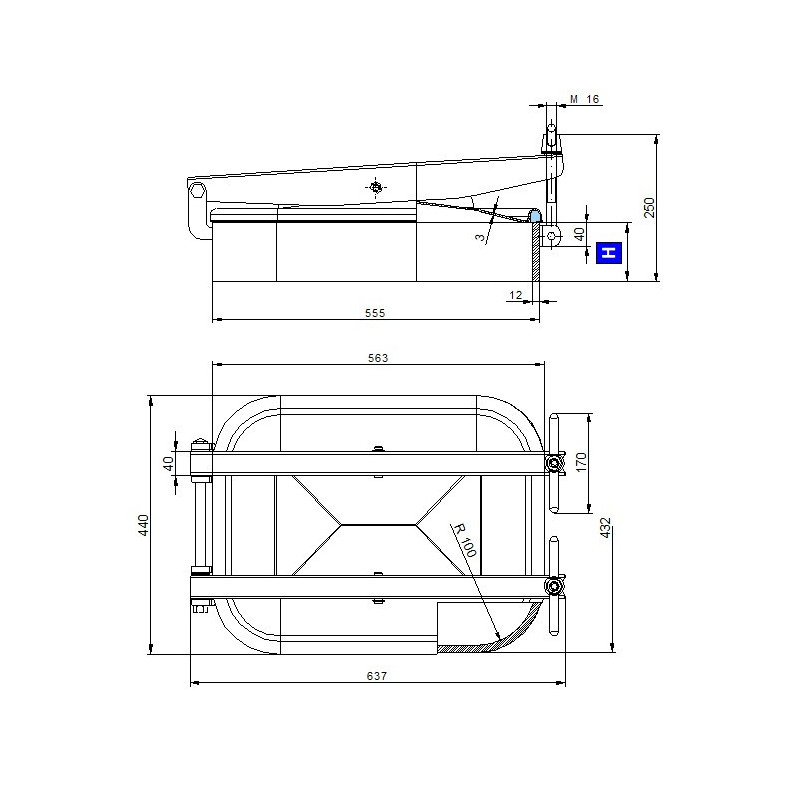

Технічні параметри
| Mod. | H (мм) | S1 (мм) | P. min/max (bar) | Вага (кг) |
|---|---|---|---|---|
| 1700 | 60 | 12 | -0,5 / 1 | 29,8 |
Схема встановлення
| Пункт | Інформація |
|---|---|
| Схема встановлення | бокове встановлення на стінці ємності / резервуара |
| Розташування ущільнення | на кришці люка |
| Примітка | остаточне виконання, матеріал, ущільнення та сертифікати підбираються під умови роботи |

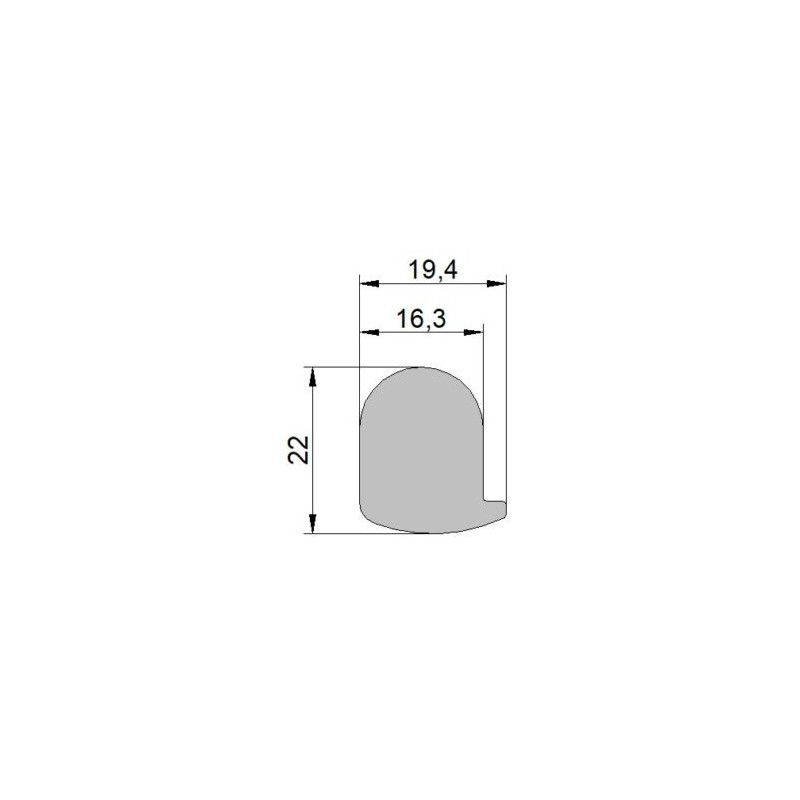

Ущільнення G/1500
| Код | Матеріал | Колір | Температура |
|---|---|---|---|
| 96420 | NBR | білий RAL 9016 | -30 / 110°C |
| 96421 | EPDM | сірий RAL 7040 | -15 / 90°C |
| 96425 | SILICONE | прозорий | -50 / 200°C |
| 96426 | FPM | чорний RAL 9017 | -10 / 250°C |
Аксесуари
- нейлоновий синій волантин MEC/150/A
- лазерна сітка
- система безпечного відкривання
Інші виконання цієї серії
Таблиця для вибору модифікації люка. Порівняйте висоту H, допустимий тиск і вагу. Поточна модель виділена кольором.
| Mod. | H (мм) | S1 (мм) | P. min/max (bar) | Вага (кг) |
|---|---|---|---|---|
| 1700 | 60 | 12 | -0,5 / 1 | 29,8 |
| 1701 | 80 | 12 | -0,5 / 1 | 33,3 |
| 1702 | 100 | 12 | -0,5 / 1 | 36,4 |
Документація Zorzini по Mod.1700
| Документ | Посилання |
|---|---|
| Технічний лист Mod.1700 | відкрити PDF |
| Специфікація Mod.1700 | відкрити PDF |
| Каталог Zorzini | відкрити PDF |
| Інструкція з монтажу та експлуатації Zorzini | відкрити PDF |
Технічні параметри наведено за офіційними даними виробника Zorzini. Ціну, наявність, матеріал, ущільнення, сертифікати та термін постачання уточнюйте у менеджера.
