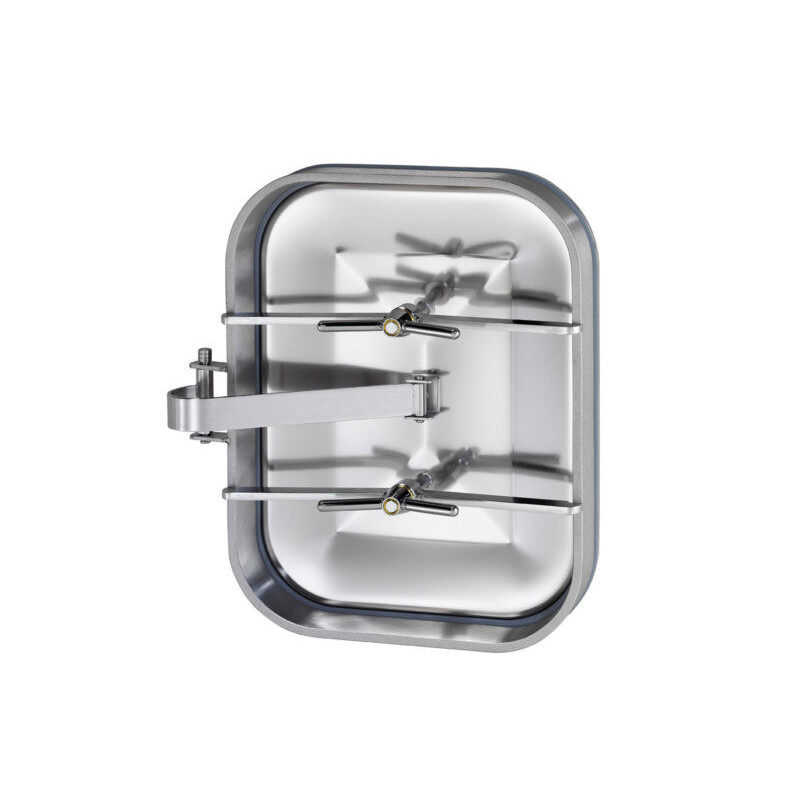

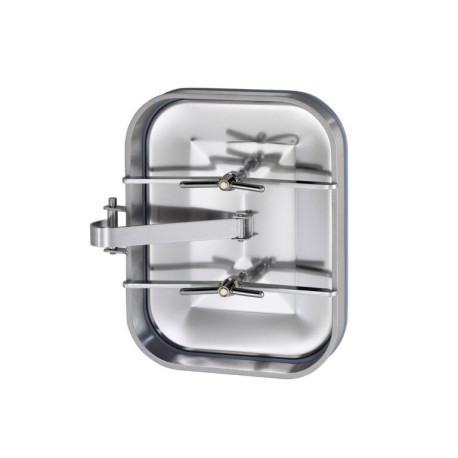

Люк прямокутний Zorzini 1500/AI, 432×555 мм, 0 / 1,2 bar, AISI 304L / AISI 316L
Мод.1500/AI
Новий товар
Прямокутний люк Zorzini Mod.1500/AI 432×555 мм: відкривання всередину, тиск 0 / 1,2 bar, стандартне ущільнення EPDM G/1500, матеріал AISI 304L / AISI 316L.
Характеристики
| Відкривання | відкривається всередину |
| Марка сталі | AISI 304 / AISI 316 на вибір |
| Розмір | 551–600 мм |
| Тиск | до 3 bar |
| Вакуум | Ні |
Інформація
Прямокутний люк Zorzini Mod.1500/AI — нержавіючий люк для монтажу на ємності та резервуари. Конструкція призначена для технічного доступу, огляду та обслуговування обладнання.
Основні характеристики
| Параметр | Значення |
|---|---|
| Модель | Mod.1500/AI |
| Тип | прямокутний нержавіючий люк Zorzini |
| Розмір / прохід | 432×555 мм |
| Відкривання | відкривання всередину |
| Матеріал | AISI 304L / AISI 316L; частини, що не контактують з продуктом, можуть бути AISI 304 |
| Стандартне ущільнення | EPDM G/1500, ущільнення на кришці |
| Стандартне оснащення | ручка нержавіюча VI/165 |
| Кришка | електрополірована |
| Рама | сатинована |

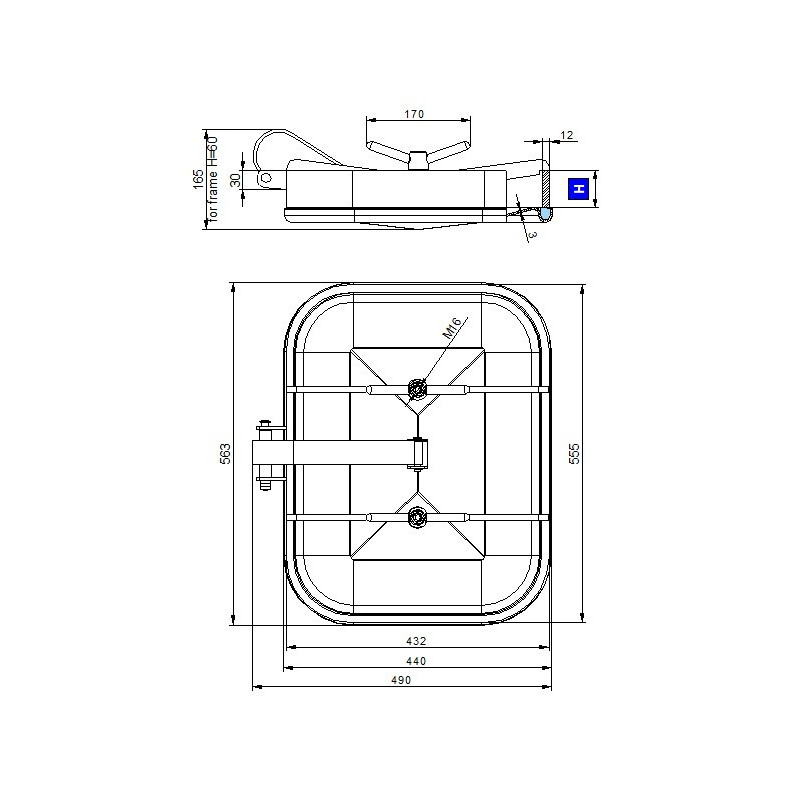

Технічні параметри
| Mod. | H (мм) | P. min/max (bar) | Вага (кг) |
|---|---|---|---|
| 1500AI | 60 | 0 / 1,2 | 25,5 |
Схема встановлення
| Пункт | Інформація |
|---|---|
| Схема встановлення | бокове встановлення на стінці ємності / резервуара |
| Розташування ущільнення | на кришці люка |
| Примітка | остаточне виконання, матеріал, ущільнення та сертифікати підбираються під умови роботи |

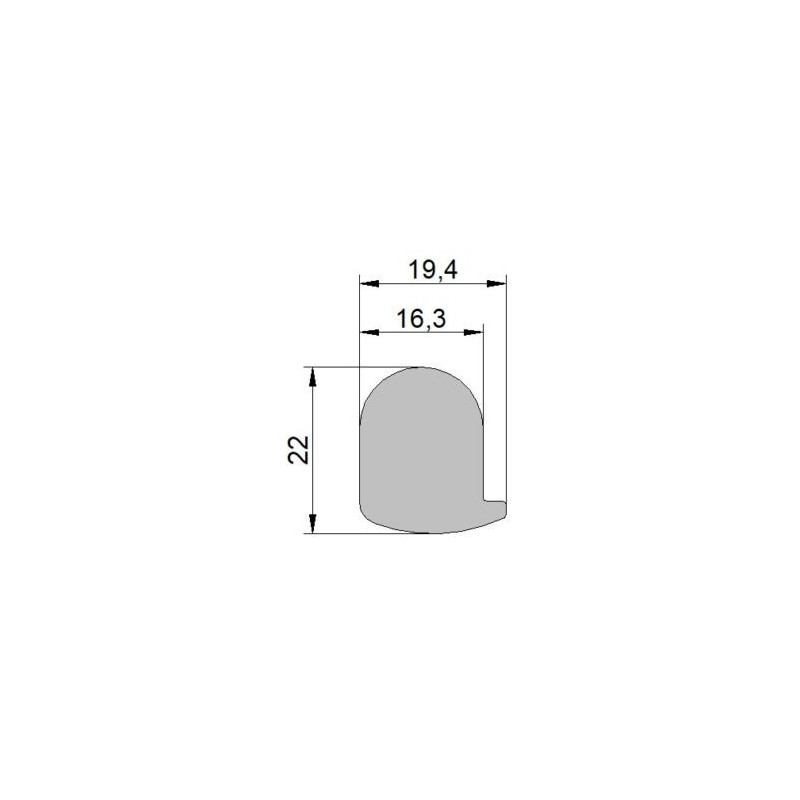

Ущільнення G/1500
| Код | Матеріал | Колір | Температура |
|---|---|---|---|
| 96420 | NBR | білий RAL 9016 | -30 / 110°C |
| 96421 | EPDM | сірий RAL 7040 | -15 / 90°C |
| 96425 | SILICONE | прозорий | -50 / 200°C |
| 96426 | FPM | чорний RAL 9017 | -10 / 250°C |
Аксесуари
- нейлоновий синій волантин MEC/150/A
- лазерна сітка
- система безпечного відкривання
Інші виконання цієї серії
Таблиця для вибору модифікації люка. Порівняйте висоту H, допустимий тиск і вагу. Поточна модель виділена кольором.
| Mod. | H (мм) | P. min/max (bar) | Вага (кг) |
|---|---|---|---|
| 1500/AI | 60 | 0 / 1,2 | 25,5 |
| 1501/AI | 80 | 0 / 1,2 | 29,0 |
| 1502/AI | 100 | 0 / 1,2 | 32,3 |
Документація Zorzini по Mod.1500/AI
| Документ | Посилання |
|---|---|
| Технічний лист Mod.1500/AI | відкрити PDF |
| Специфікація Mod.1500/AI | відкрити PDF |
| Каталог Zorzini | відкрити PDF |
| Інструкція з монтажу та експлуатації Zorzini | відкрити PDF |
Технічні параметри наведено за офіційними даними виробника Zorzini. Ціну, наявність, матеріал, ущільнення, сертифікати та термін постачання уточнюйте у менеджера.
