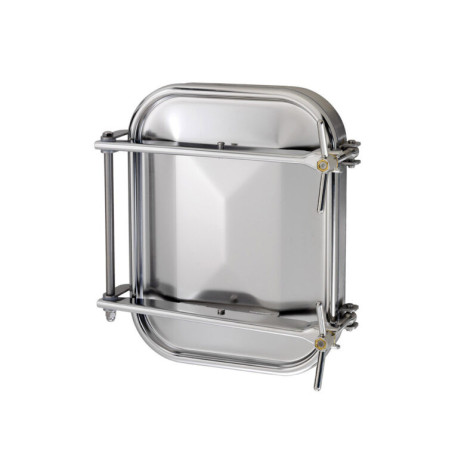

Люк прямокутний Zorzini 1500, 432×555 мм, -0,5 / 1 bar, AISI 304L / AISI 316L

Мод.1500

Новий товар

Прямокутний люк Zorzini Mod.1500 432×555 мм: відкривання назовні, тиск -0,5 / 1 bar, стандартне ущільнення EPDM G/1500, матеріал AISI 304L / AISI 316L.

Детальніше

Додати до списку обраних товарів

Характеристики

Відкривання відкривається назовні
Марка сталі AISI 304 / AISI 316 на вибір
Розмір 551–600 мм
Тиск до 1 bar
Вакуум Так

Інформація

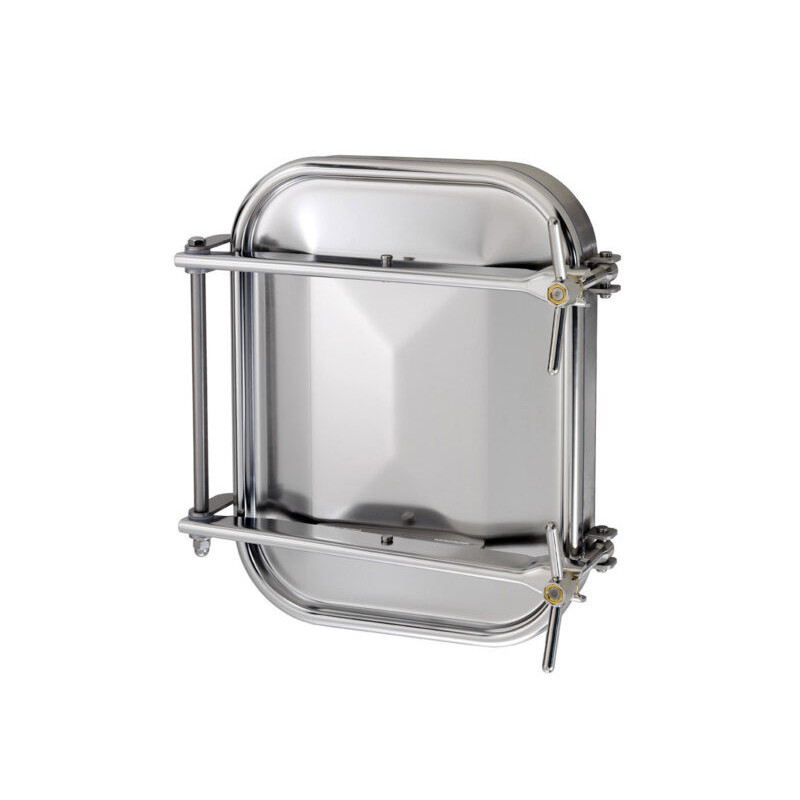

Прямокутний люк Zorzini Mod.1500 — нержавіючий люк для монтажу на ємності та резервуари. Конструкція призначена для технічного доступу, огляду та обслуговування обладнання.

Основні характеристики

ПараметрЗначення
МодельMod.1500
Типпрямокутний нержавіючий люк Zorzini
Розмір / прохід432×555 мм
Відкриваннявідкривання назовні
МатеріалAISI 304L / AISI 316L; частини, що не контактують з продуктом, можуть бути AISI 304
Стандартне ущільненняEPDM G/1500, ущільнення на кришці
Стандартне оснащенняручка нержавіюча VI/165/A
Кришкаелектрополірована
Рамасатинована

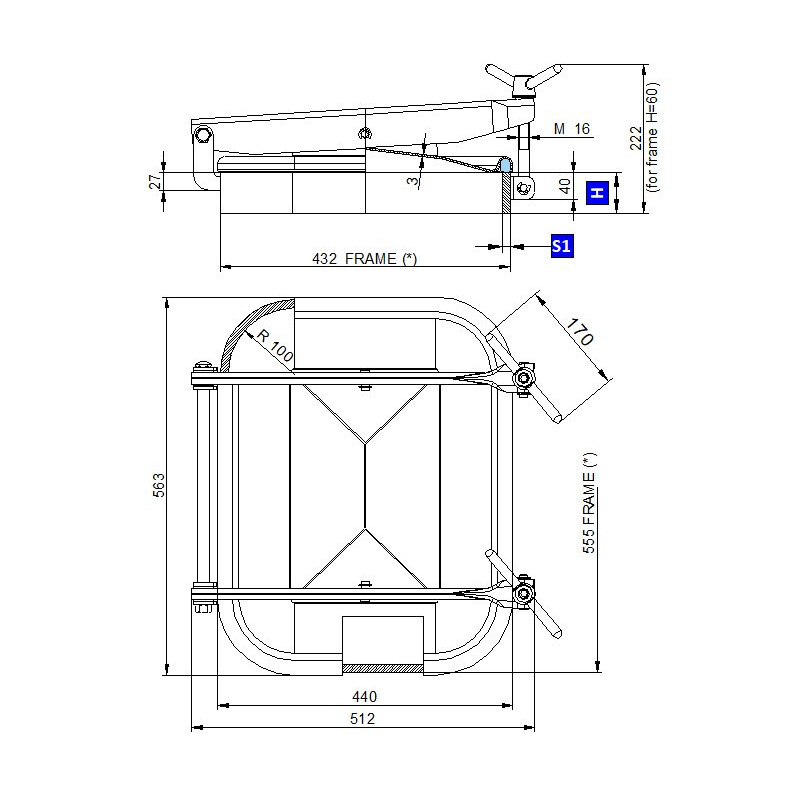

Технічні параметри

Mod.H (мм)S1 (мм)P. min/max (bar)Вага (кг)
15006012-0,5 / 125,5

Схема встановлення

ПунктІнформація
Схема встановленнябокове встановлення на стінці ємності / резервуара
Розташування ущільненняна кришці люка
Приміткаостаточне виконання, матеріал, ущільнення та сертифікати підбираються під умови роботи

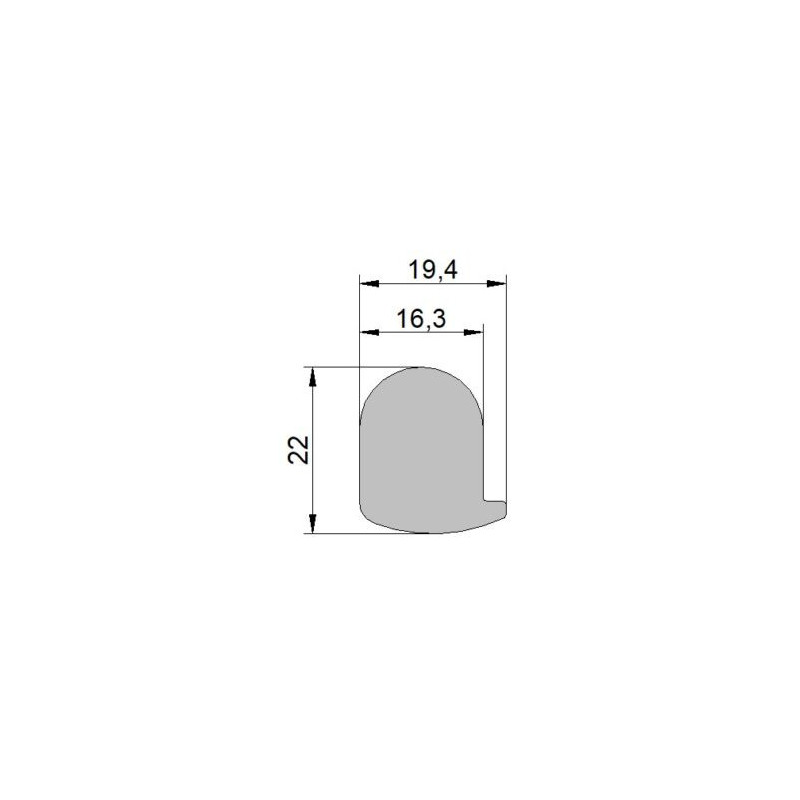

Ущільнення G/1500

КодМатеріалКолірТемпература
96420NBRбілий RAL 9016-30 / 110°C
96421EPDMсірий RAL 7040-15 / 90°C
96425SILICONEпрозорий-50 / 200°C
96426FPMчорний RAL 9017-10 / 250°C

Аксесуари

  • нейлоновий синій волантин MEC/150/A
  • лазерна сітка
  • система безпечного відкривання

Інші виконання цієї серії

Таблиця для вибору модифікації люка. Порівняйте висоту H, допустимий тиск і вагу. Поточна модель виділена кольором.

Mod.H (мм)S1 (мм)P. min/max (bar)Вага (кг)
15006012-0,5 / 125,5
15018012-0,5 / 129,0
150210012-0,5 / 132,1
1500/E608-0,5 / 0,622,3
1501/E808-0,5 / 0,624,5
1502/E1008-0,5 / 0,626,7

Документація Zorzini по Mod.1500

ДокументПосилання
Технічний лист Mod.1500відкрити PDF
Специфікація Mod.1500відкрити PDF
Каталог Zorziniвідкрити PDF
Інструкція з монтажу та експлуатації Zorziniвідкрити PDF

Технічні параметри наведено за офіційними даними виробника Zorzini. Ціну, наявність, матеріал, ущільнення, сертифікати та термін постачання уточнюйте у менеджера.
