Люк прямокутний Zorzini 160, 332×440 мм, -0,6 / 0,5 bar, AISI 304L / AISI 316L
Мод.160
Новий товар
Прямокутний люк Zorzini Mod.160 332×440 мм: відкривання назовні, тиск -0,6 / 0,5 bar, стандартне ущільнення EPDM G/R165, матеріал AISI 304L / AISI 316L.
Характеристики
| Відкривання | відкривається назовні |
| Марка сталі | AISI 304 / AISI 316 на вибір |
| Розмір | 401–450 мм |
| Тиск | до 1 bar |
| Вакуум | Так |
Інформація

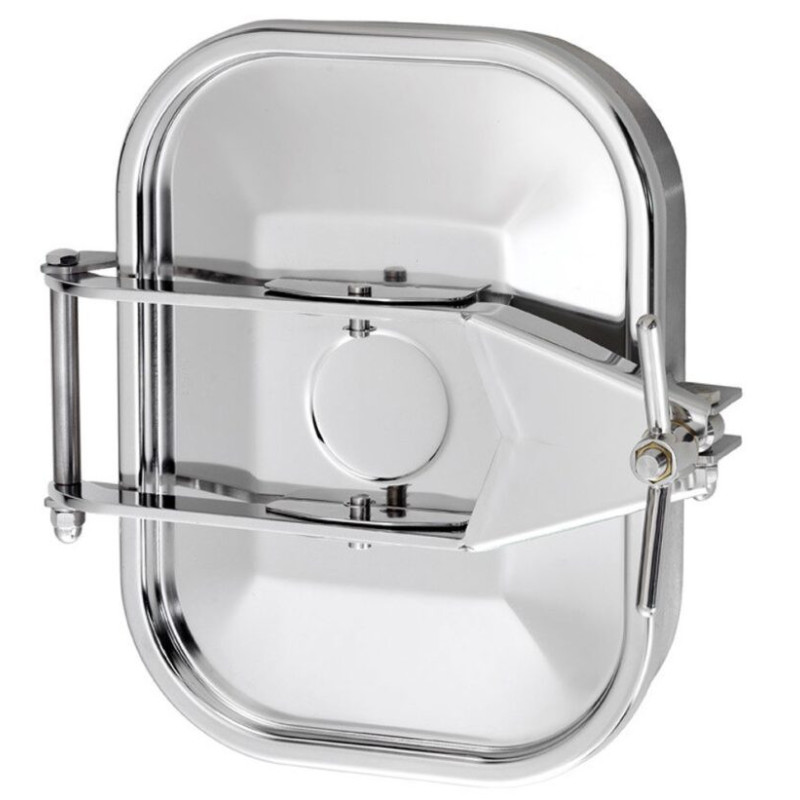

Прямокутний люк Zorzini Mod.160 — нержавіючий люк для монтажу на ємності та резервуари. Конструкція призначена для технічного доступу, огляду та обслуговування обладнання.
Основні характеристики
| Параметр | Значення |
|---|---|
| Модель | Mod.160 |
| Тип | прямокутний нержавіючий люк Zorzini |
| Розмір / прохід | 332×440 мм |
| Відкривання | відкривання назовні |
| Матеріал | AISI 304L / AISI 316L; частини, що не контактують з продуктом, можуть бути AISI 304 |
| Стандартне ущільнення | EPDM G/R165, ущільнення на кришці |
| Стандартне оснащення | ручка нержавіюча VI/165/A |
| Кришка | електрополірована |
| Рама | сатинована |
Технічні параметри
| Mod. | H (мм) | P. min/max (bar) | Вага (кг) |
|---|---|---|---|
| 160 | 60 | -0,6 / 0,5 | 11,5 |

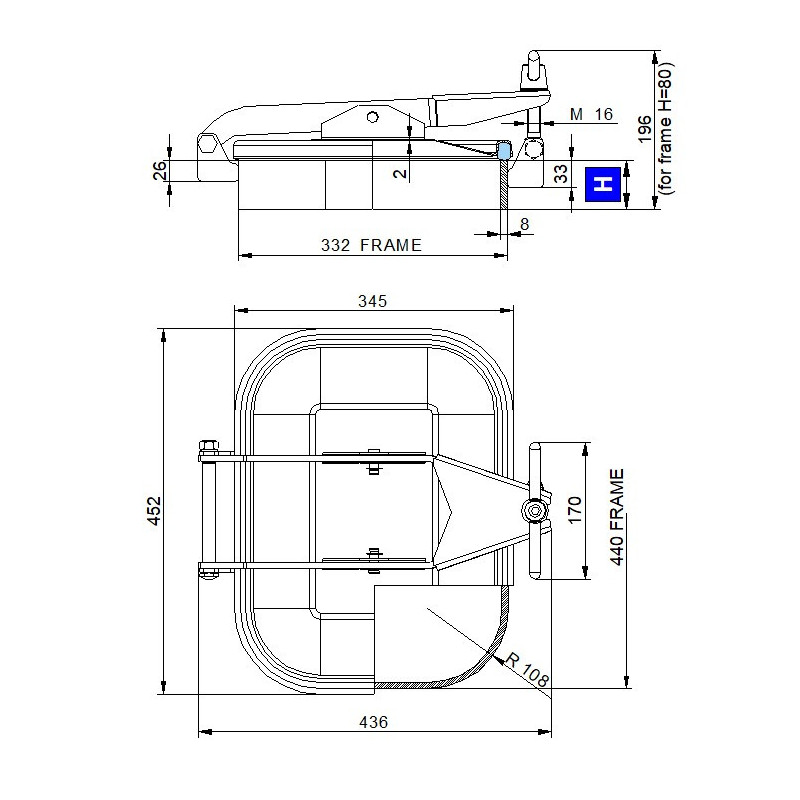

Схема встановлення
| Пункт | Інформація |
|---|---|
| Схема встановлення | бокове встановлення на стінці ємності / резервуара |
| Розташування ущільнення | на кришці люка |
| Примітка | остаточне виконання, матеріал, ущільнення та сертифікати підбираються під умови роботи |

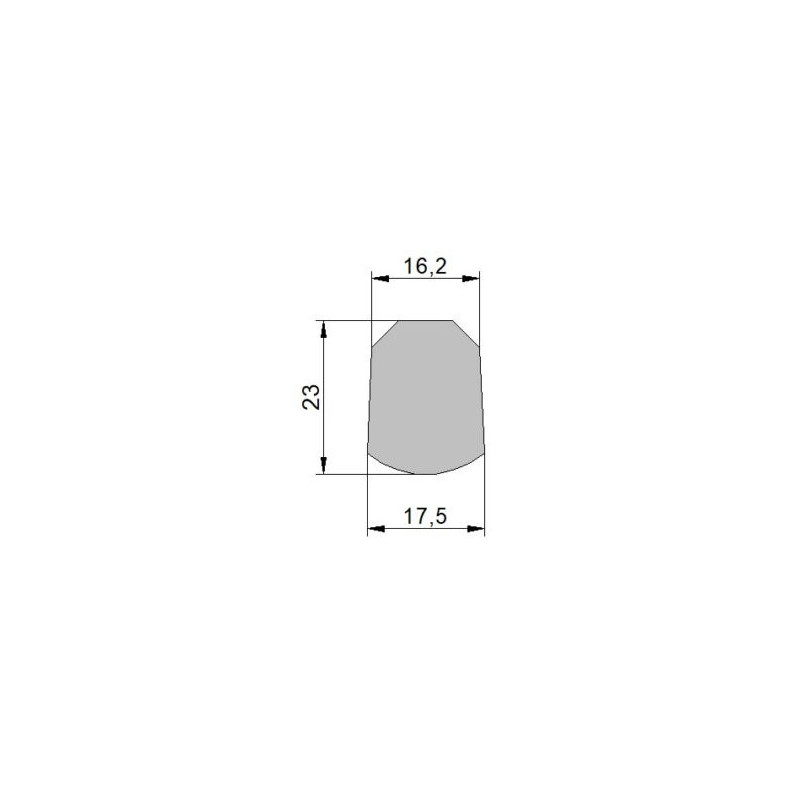

Ущільнення G/R165
| Код | Матеріал | Колір | Температура |
|---|---|---|---|
| 96200 | NBR | білий RAL 9016 | -30 / 110°C |
| 96201 | EPDM | сірий RAL 7040 | -15 / 90°C |
| 96205 | SILICONE | прозорий | -50 / 200°C |
| 96206 | FPM | чорний RAL 9017 | -10 / 250°C |
Аксесуари
- нейлоновий синій волантин MEC/150/A
- лазерна сітка
- система безпечного відкривання
- виконання Mod./K з ручкою V/I/165/K, запобіжною гайкою та системою поступового відкривання
Інші виконання цієї серії
Таблиця для вибору модифікації люка. Порівняйте висоту H, допустимий тиск і вагу. Поточна модель виділена кольором.
| Mod. | H (мм) | P. min/max (bar) | Вага (кг) |
|---|---|---|---|
| 160 | 60 | -0,6 / 0,5 | 11,5 |
| 161 | 100 | -0,6 / 0,5 | 16,8 |
| 160K | 60 | -0,6 / 0,5 | 11,7 |
| 161K | 100 | -0,6 / 0,5 | 17,0 |
Документація Zorzini по Mod.160
| Документ | Посилання |
|---|---|
| Технічний лист Mod.160 | відкрити PDF |
| Специфікація Mod.160 | відкрити PDF |
| Каталог Zorzini | відкрити PDF |
| Інструкція з монтажу та експлуатації Zorzini | відкрити PDF |
Технічні параметри наведено за офіційними даними виробника Zorzini. Ціну, наявність, матеріал, ущільнення, сертифікати та термін постачання уточнюйте у менеджера.
