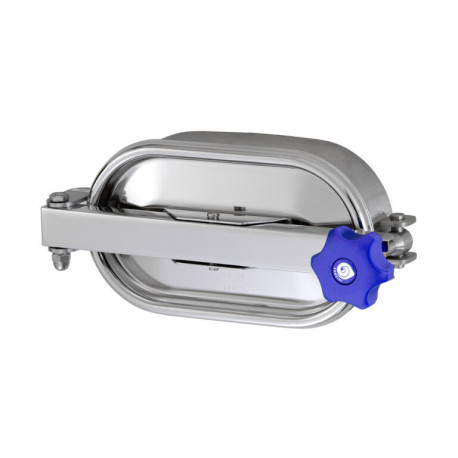

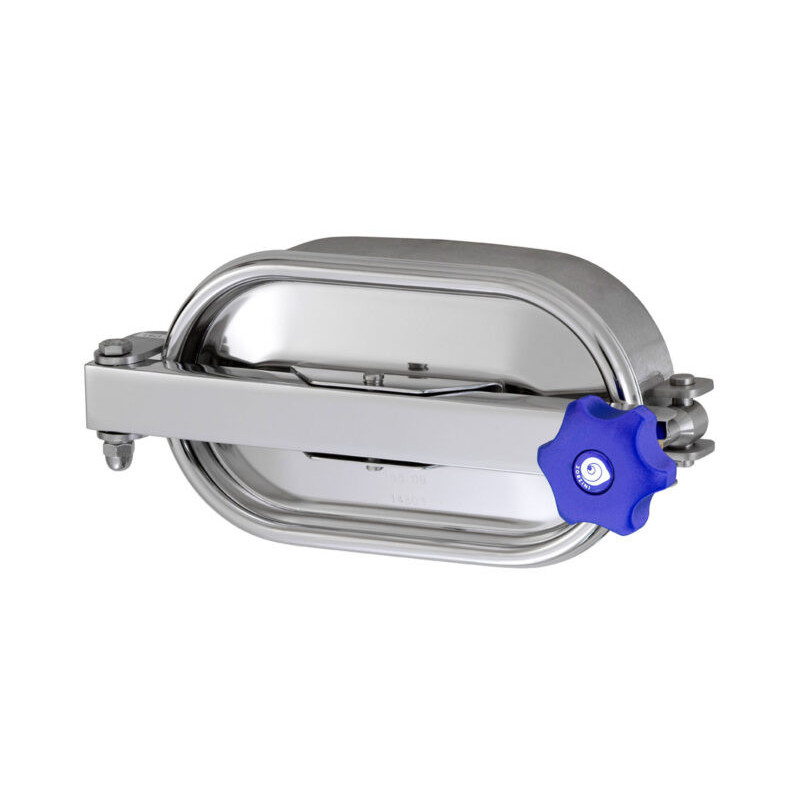

Люк прямокутний Zorzini Z/175, 300×165 мм, -0,9 / 0,5 bar, AISI 304L / AISI 316L

Мод.Z/175

Новий товар

Прямокутний люк Zorzini Mod.Z/175 300×165 мм: відкривання назовні, тиск -0,9 / 0,5 bar, стандартне ущільнення EPDM G/Z175, матеріал AISI 304L / AISI 316L.

Детальніше

Додати до списку обраних товарів

Характеристики

Відкривання відкривається назовні
Марка сталі AISI 304 / AISI 316 на вибір
Розмір 0–300 мм
Тиск до 1 bar
Вакуум Так

Інформація

Прямокутний люк Zorzini Mod.Z/175 — нержавіючий люк для монтажу на ємності та резервуари. Конструкція призначена для технічного доступу, огляду та обслуговування обладнання.

Основні характеристики

ПараметрЗначення
МодельMod.Z/175
Типпрямокутний нержавіючий люк Zorzini
Розмір / прохід300×165 мм
Відкриваннявідкривання назовні
МатеріалAISI 304L / AISI 316L; частини, що не контактують з продуктом, можуть бути AISI 304
Стандартне ущільненняEPDM G/Z175, ущільнення на кришці
Стандартний волантин / ручканейлоновий синій волантин MEC/80/A
Кришкаелектрополірована
Рамасатинована

Технічні параметри

Mod.H (мм)P. min/max (bar)Вага (кг)
Z/17565-0,9 / 0,54,8

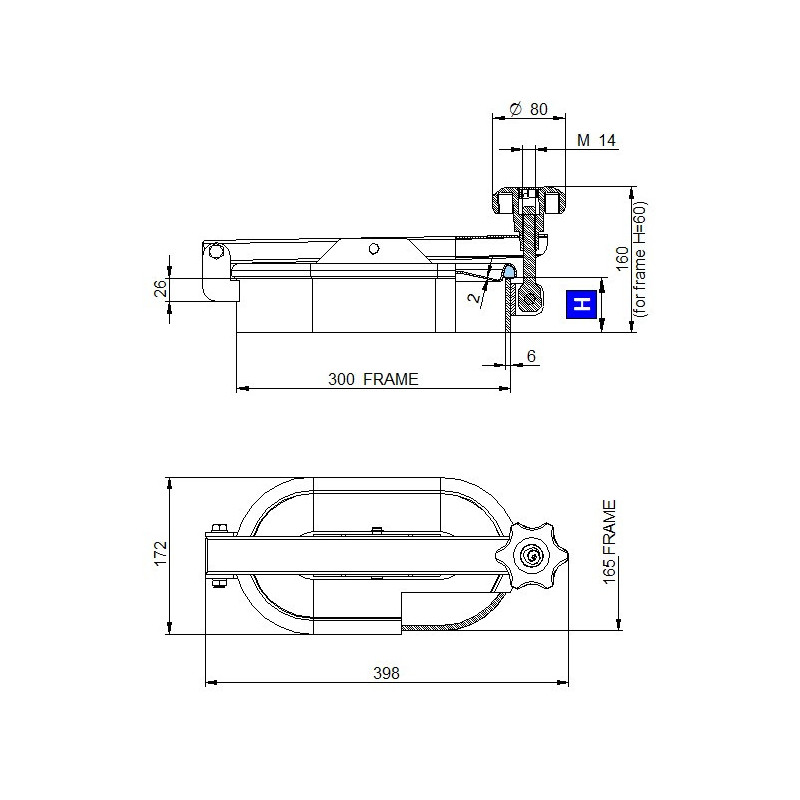

Схема встановлення

ПунктІнформація
Схема встановленнябокове встановлення на стінці ємності / резервуара
Розташування ущільненняна кришці люка
Приміткаостаточне виконання, матеріал, ущільнення та сертифікати підбираються під умови роботи

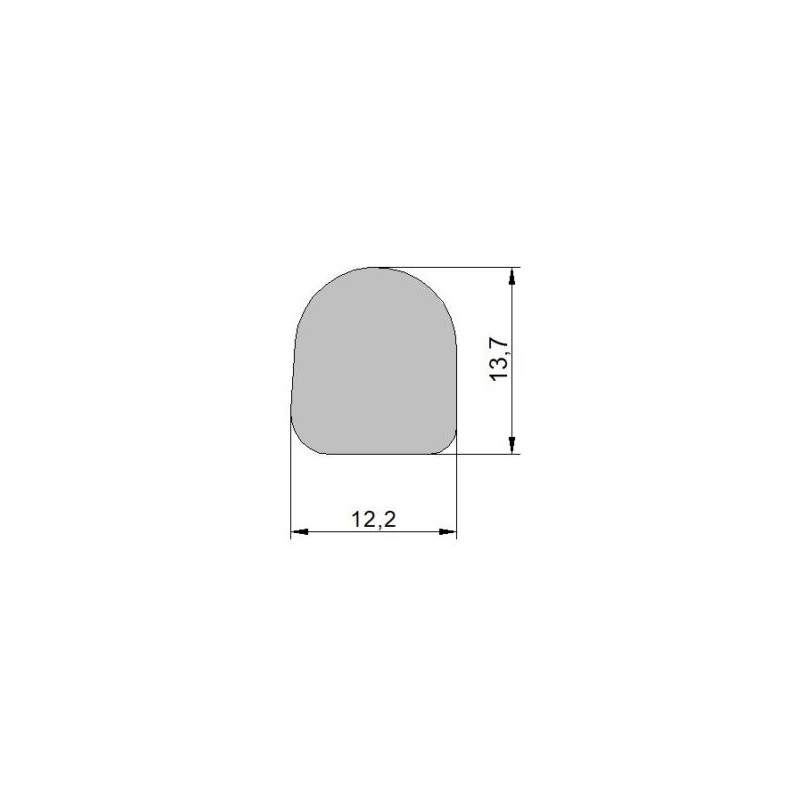

Ущільнення G/Z175

КодМатеріалКолірТемпература
96180NBRбілий RAL 9016-30 / 110°C
96181EPDMсірий RAL 7040-15 / 90°C
96185SILICONEбілий прозорий-50 / 200°C
96186FPMчорний RAL 9017-10 / 250°C

Аксесуари

  • нержавіючий волантин MEC/80
  • нержавіюча ручка V/I/Z175A
  • запобіжна система блокування
  • Mod./K з нержавіючою ручкою V/I/Z175/K, запобіжною гайкою та системою поступового відкривання

Інші виконання цієї серії

Таблиця для вибору модифікації люка. Порівняйте висоту H, допустимий тиск і вагу. Поточна модель виділена кольором.

Mod.H (мм)P. min/max (bar)Вага (кг)
Z/17565-0,9 / 0,54,8
Z/176100-0,9 / 0,56,5
Z/175K60-0,9 / 0,54,9
Z/176K100-0,9 / 0,56,7

Документація Zorzini по Mod.Z/175

ДокументПосилання
Технічний лист Mod.Z/175відкрити PDF
Специфікація Mod.Z/175відкрити PDF
Каталог Zorziniвідкрити PDF
Інструкція з монтажу та експлуатації Zorziniвідкрити PDF

Технічні параметри наведено за офіційними даними виробника Zorzini. Ціну, наявність, матеріал, ущільнення, сертифікати та термін постачання уточнюйте у менеджера.
