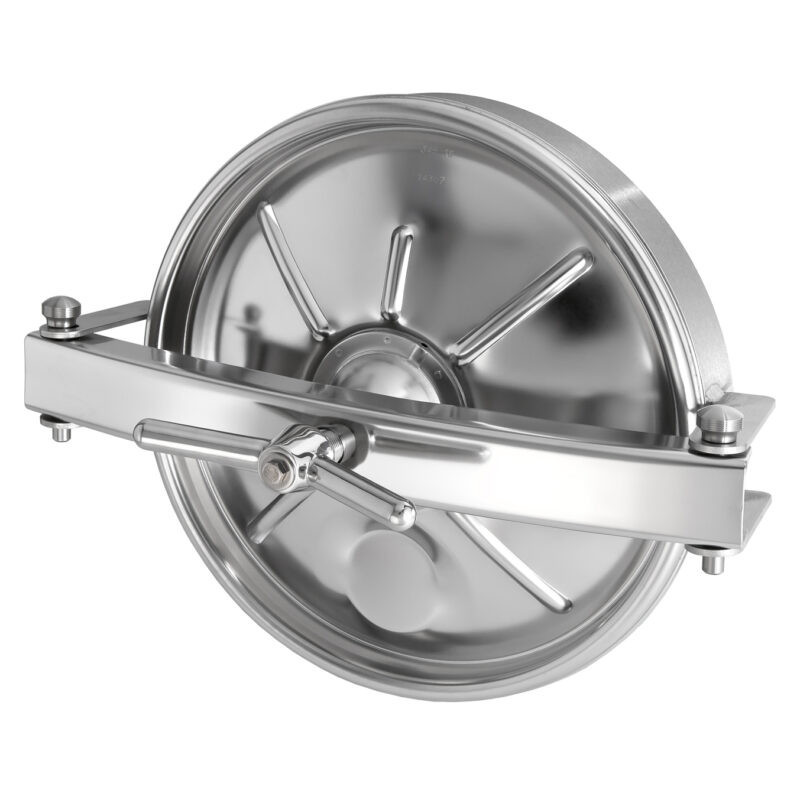

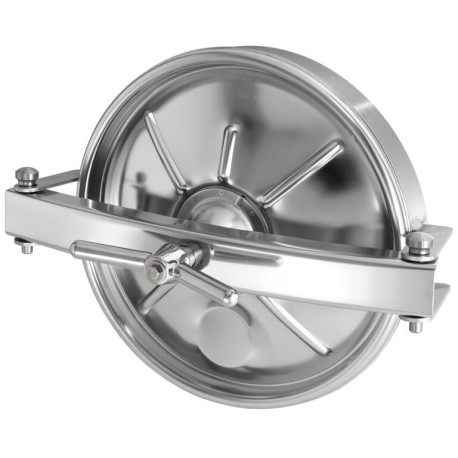

Люк круглий Zorzini 220, Ø418 мм, -0,7/+0,6 bar, AISI 304L / AISI 316L

Артикул Мод.220

Стан: Новий товар

Круглий люк Zorzini Mod.220 Ø418 мм: відкривання назовні, тиск -0,7 / +0,6 bar, стандартне ущільнення EPDM G/AE, матеріал AISI 304L / AISI 316L.

Детальніше

Друкувати

Характеристики

Відкривання	відкривається назовні
Марка сталі	AISI 304 / AISI 316 на вибір
Розмір	Ø401–500
Тиск	до 1 bar
Вакуум	Так

Інформація

Люк круглий Zorzini Mod.220 — нержавіючий люк для монтажу на ємності та резервуари. Конструкція призначена для технічного доступу, огляду та обслуговування обладнання.

Основні характеристики

Параметр	Значення
Модель	Mod.220
Тип	круглий нержавіючий люк Zorzini
Розмір / прохід	Ø418 мм
Відкривання	відкривання назовні
Матеріал	AISI 304L / AISI 316L; частини, що не контактують з продуктом, можуть бути AISI 304
Стандартне ущільнення	EPDM G/AE, ущільнення на кришці
Стандартний волантин / ручка	нержавіюча ручка VI/200 з водовідведенням
Кришка	електрополірована
Рама	сатинована

Технічні параметри

Mod.	H (мм)	P. min/max (bar)	Вага (кг)
220	60	-0,7 / +0,6	11,8
222	80	-0,7 / +0,6	13,8

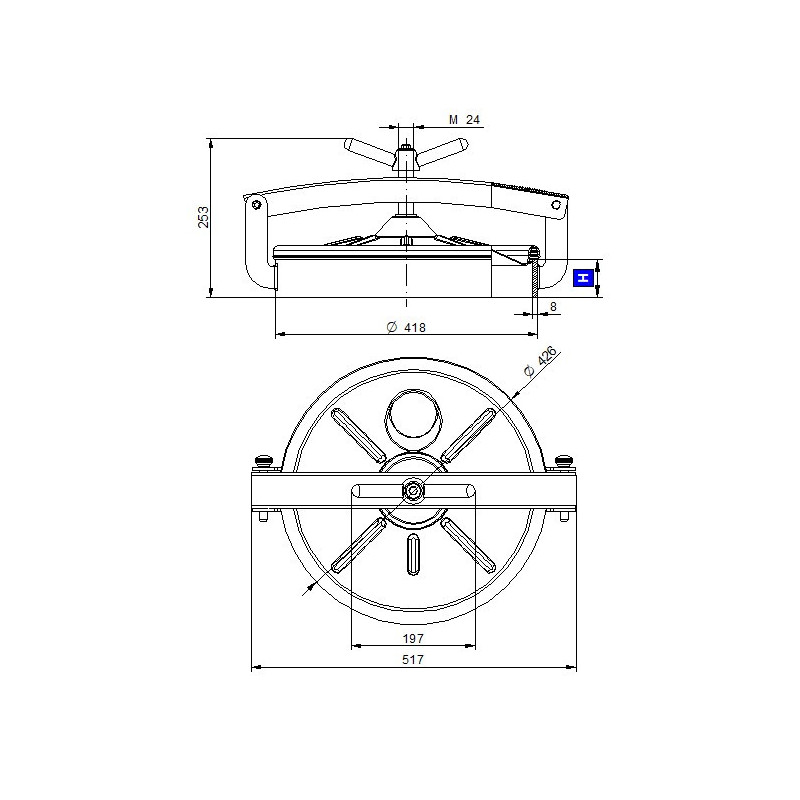

Схема встановлення

Пункт	Інформація
Схема встановлення	бокове встановлення на стінці ємності / резервуара
Розташування ущільнення	на кришці люка
Примітка	остаточне виконання, матеріал, ущільнення та сертифікати підбираються під умови роботи

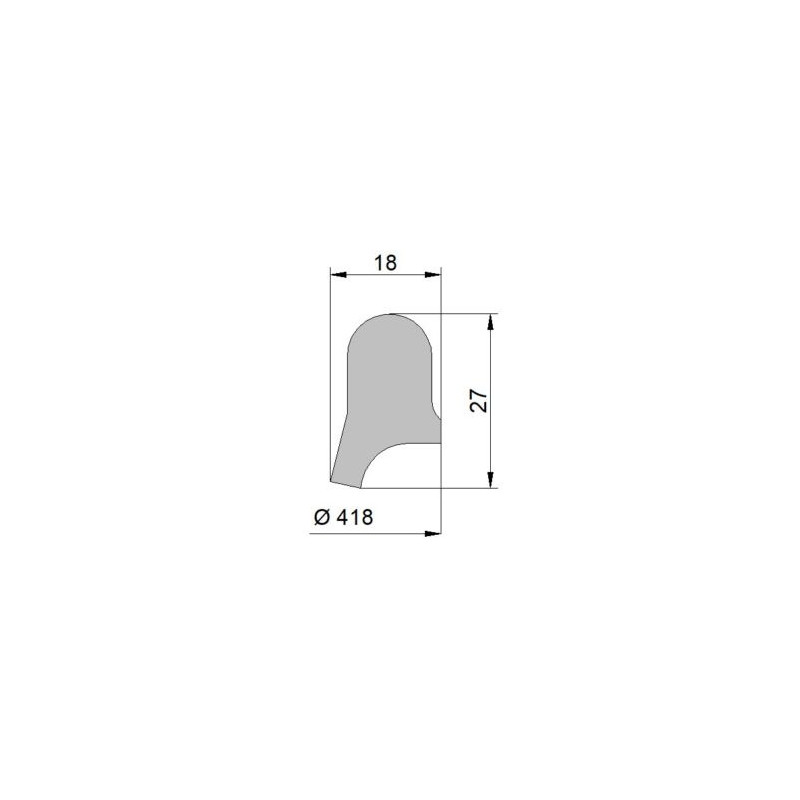

Ущільнення G/AE

Код	Матеріал	Колір	Температура
96410	NBR	білий RAL 9016	-30 / 110°C
96411	EPDM	сірий RAL 7040	-15 / 90°C
96415	SILICONE	прозорий	-50 / 200°C
96416	FPM	чорний RAL 9017	-10 / 250°C

Аксесуари / виконання

волантин нейлоновий синій MEC/200
виконання без водовідведення

Інші виконання цієї серії

Таблиця для вибору модифікації люка. Порівняйте висоту H, допустимий тиск і вагу. Поточна модель виділена кольором.

Mod.	H (мм)	P. min/max (bar)	Вага (кг)
220	60	-0,7 / +0,6	11,8
222	80	-0,7 / +0,6	13,8
