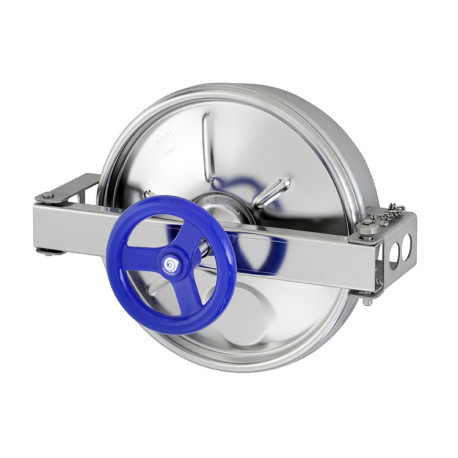

Люк круглий Zorzini 210, Ø306 мм, -0,8/+0,2 bar, AISI 304L / AISI 316L

Артикул Мод.210

Стан: Новий товар

Круглий люк Zorzini Mod.210 Ø306 мм: відкривання назовні, тиск -0,8 / +0,2 bar, стандартне ущільнення EPDM G/TR300, матеріал AISI 304L / AISI 316L.

Детальніше

Друкувати

Характеристики

Відкривання	відкривається назовні
Марка сталі	AISI 304 / AISI 316 на вибір
Розмір	Ø301–400
Тиск	до 1 bar
Вакуум	Так

Інформація

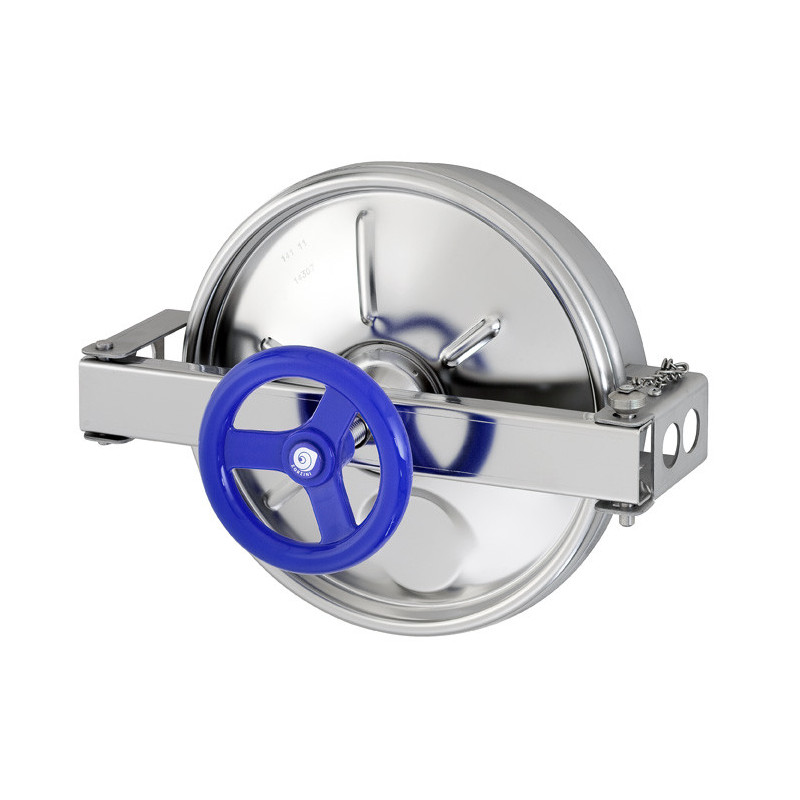

Люк круглий Zorzini Mod.210 — нержавіючий люк для монтажу на ємності та резервуари. Конструкція призначена для технічного доступу, огляду та обслуговування обладнання.

Основні характеристики

Параметр	Значення
Модель	Mod.210
Тип	круглий нержавіючий люк Zorzini
Розмір / прохід	Ø306 мм
Відкривання	відкривання назовні
Матеріал	AISI 304L / AISI 316L; частини, що не контактують з продуктом, можуть бути AISI 304
Стандартне ущільнення	EPDM G/TR300, ущільнення на кришці
Стандартний волантин / ручка	нейлоновий синій MEC/151
Кришка	електрополірована
Рама	травлена

Технічні параметри

Mod.	H (мм)	P. min/max (bar)	Вага (кг)
210	65	-0,8 / +0,2	3,6
211	100	-0,8 / +0,2	4,0
212	150	-0,8 / +0,2	4,6
213	200	-0,8 / +0,2	5,1

Схема встановлення

Пункт	Інформація
Схема встановлення	бокове встановлення на стінці ємності / резервуара
Розташування ущільнення	на кришці люка
Примітка	остаточне виконання, матеріал, ущільнення та сертифікати підбираються під умови роботи

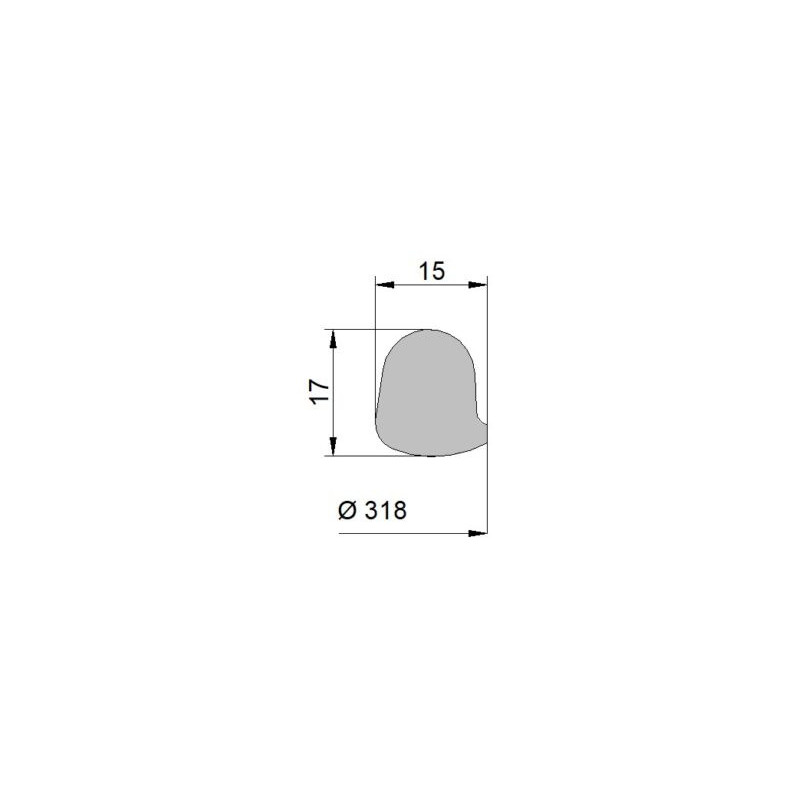

Ущільнення G/TR300

Код	Матеріал	Колір	Температура
96470	NBR	білий RAL 9016	-30 / 110°C
96471	EPDM	сірий RAL 7040	-15 / 90°C
96475	SILICONE	прозорий	-50 / 200°C
96476	FPM	чорний RAL 9017	-10 / 250°C

Інші виконання цієї серії

Таблиця для вибору модифікації люка. Порівняйте висоту H, допустимий тиск і вагу. Поточна модель виділена кольором.

Mod.	H (мм)	P. min/max (bar)	Вага (кг)
210	65	-0,8 / +0,2	3,6
211	100	-0,8 / +0,2	4,0
212	150	-0,8 / +0,2	4,6
213	200	-0,8 / +0,2	5,1
