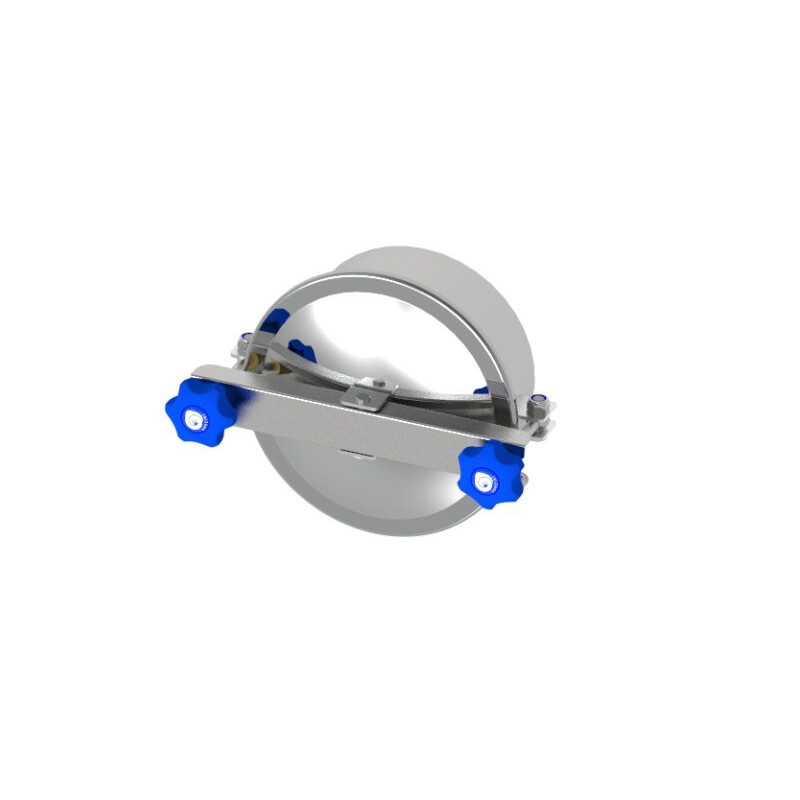

Люк круглий Zorzini N/230/2V, Ø202 мм, -0,9/+0,5 bar, AISI 304L / AISI 316L

Артикул Мод.N/230/2V

Стан: Новий товар

Круглий люк Zorzini Mod.N/230/2V Ø202 мм: відкривання назовні, тиск -0,9 / +0,5 bar, стандартне ущільнення EPDM G/T200, матеріал AISI 304L / AISI 316L.

Детальніше

Друкувати

Характеристики

Відкривання	відкривається назовні
Марка сталі	AISI 304 / AISI 316 на вибір
Розмір	Ø0–300
Тиск	до 1 bar
Вакуум	Так

Інформація

Люк круглий Zorzini Mod.N/230/2V — нержавіючий люк для монтажу на ємності та резервуари. Конструкція призначена для технічного доступу, огляду та обслуговування обладнання.

Основні характеристики

Параметр	Значення
Модель	Mod.N/230/2V
Тип	круглий нержавіючий люк Zorzini
Розмір / прохід	Ø202 мм
Відкривання	відкривання назовні
Матеріал	AISI 304L / AISI 316L; частини, що не контактують з продуктом, можуть бути AISI 304
Стандартне ущільнення	EPDM G/T200, ущільнення на рамі
Стандартний волантин / ручка	нейлоновий синій MEC/60
Кришка	електрополірована
Рама	травлена

Технічні параметри

Mod.	H (мм)	P. min/max (bar)	Вага (кг)
N/230/2V	85	-0,9 / +0,5	2,63
N/231/2V	150	-0,9 / +0,5	3,60
N/232/2V	200	-0,9 / +0,5	4,34

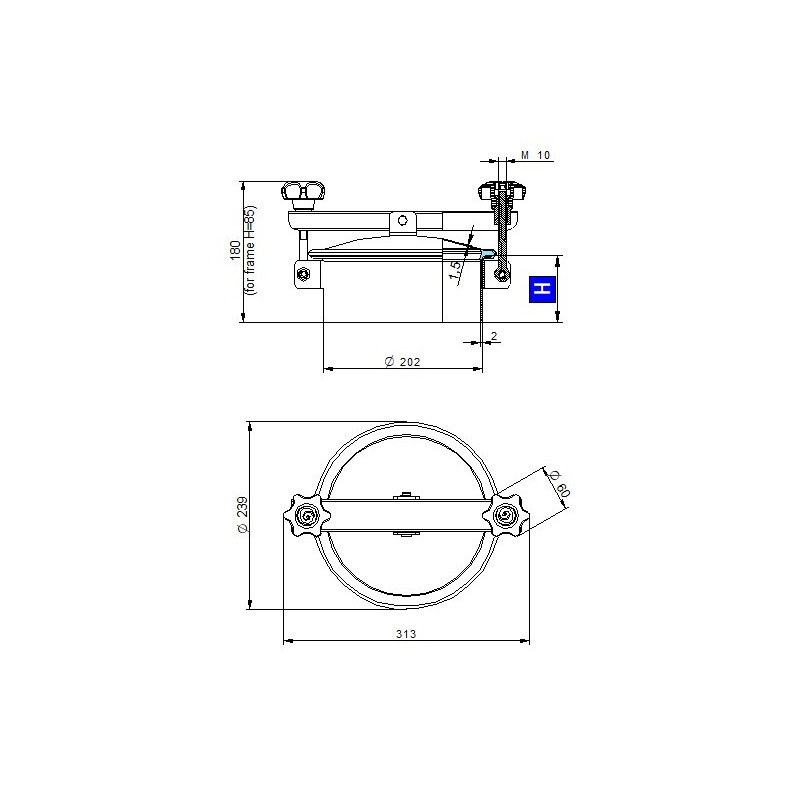

Схема встановлення

Пункт	Інформація
Схема встановлення	бокове встановлення на стінці ємності / резервуара
Розташування ущільнення	на рамі люка
Примітка	остаточне виконання, матеріал, ущільнення та сертифікати підбираються під умови роботи

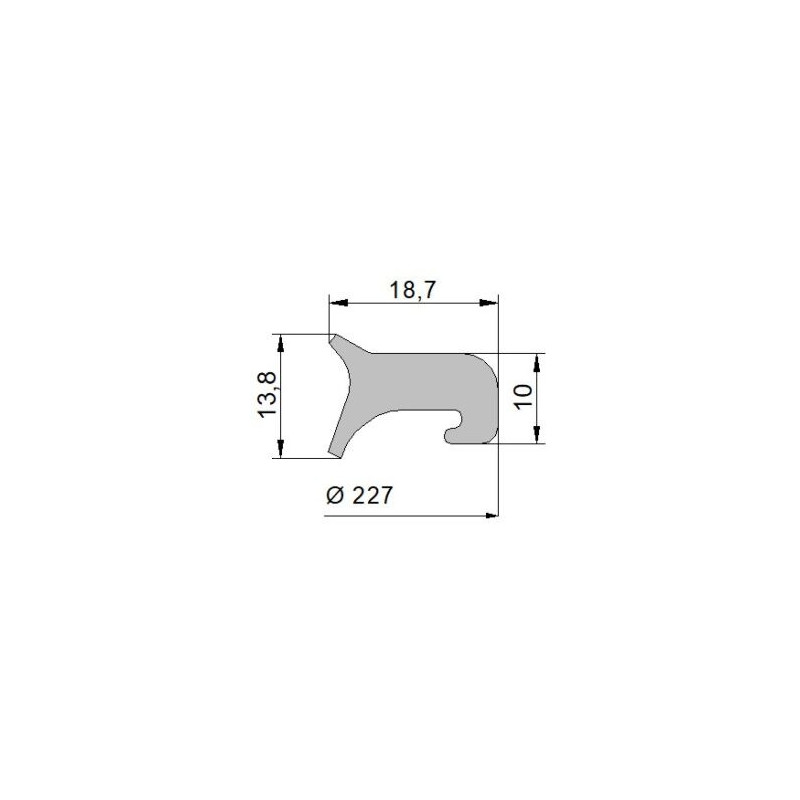

Ущільнення G/T200

Код	Матеріал	Колір	Температура
96360	NBR	білий RAL 9016	-30 / 110°C
96361	EPDM	сірий RAL 7040	-15 / 90°C
96365	SILICONE	білий прозорий	-50 / 200°C
96366	FPM	чорний RAL 9017	-10 / 250°C

Аксесуари / виконання

волантин нержавіючий MEC/80
ручка нержавіюча VI/295

Інші виконання цієї серії

Таблиця для вибору модифікації люка. Порівняйте висоту H, допустимий тиск і вагу. Поточна модель виділена кольором.

Mod.	H (мм)	P. min/max (bar)	Вага (кг)
N/230/2V	85	-0,9 / +0,5	2,63
N/231/2V	150	-0,9 / +0,5	3,60
N/232/2V	200	-0,9 / +0,5	4,34
