Люки овальні

Збільшити для перегляду

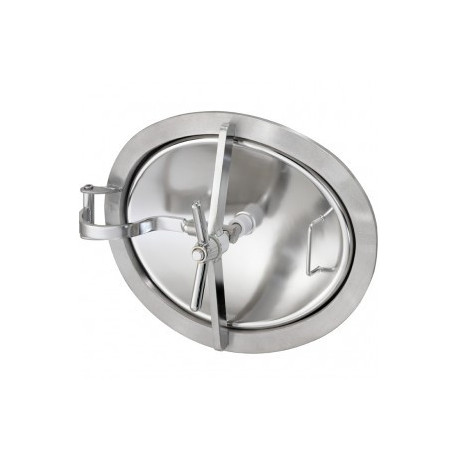

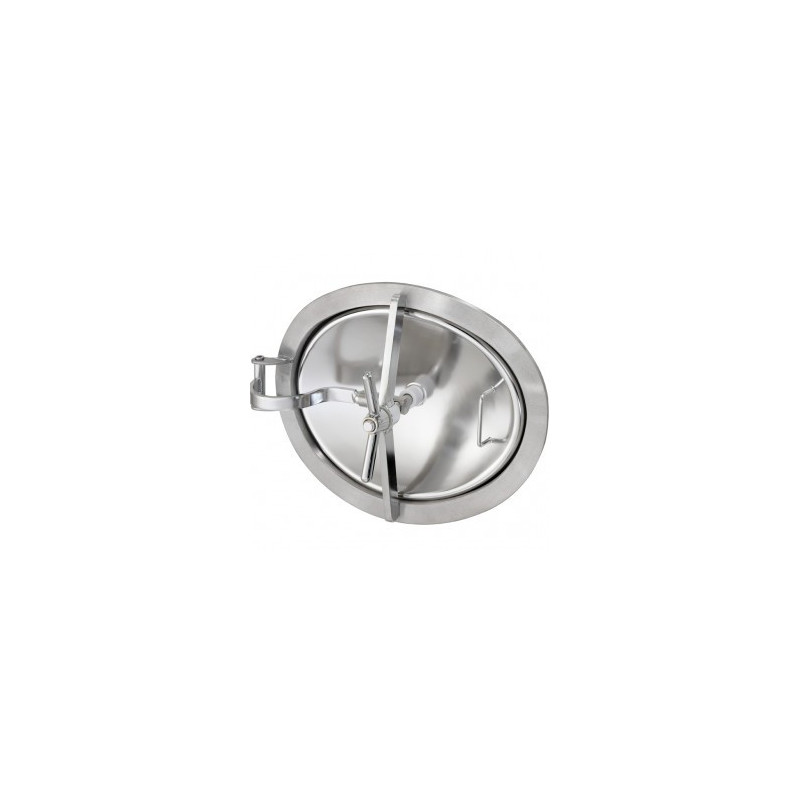

Люк овальний Zorzini 200R, 544×440 мм, +2,8 bar PED, AISI 304L / AISI 316L

Артикул Мод.200/R

Стан: Новий товар

Овальний люк Zorzini Mod.200R 544×440 мм: відкривання всередину / назовні, тиск 0 / +2,8 bar, стандартне ущільнення EPDM G/200R, матеріал AISI 304L / AISI 316L.

Детальніше

Друкувати

Характеристики

Відкривання	внутрішнє / зовнішнє відкривання
Марка сталі	AISI 304 / AISI 316 на вибір
Розмір	501–550 мм
Тиск	до 3 bar
Вакуум	Ні
Особливість	PED / під тиск

Інформація

Люк овальний Zorzini Mod.200R — нержавіючий люк для монтажу на ємності та резервуари. Конструкція призначена для технічного доступу, огляду та обслуговування обладнання.

Основні характеристики

Параметр	Значення
Модель	Mod.200R
Тип	овальний нержавіючий люк Zorzini
Розмір / прохід	544×440 мм
Відкривання	відкривання всередину / назовні
Матеріал	AISI 304L / AISI 316L; частини, що не контактують з продуктом, можуть бути AISI 304
Стандартне ущільнення	EPDM G/200R, ущільнення на кришці
Стандартний волантин / ручка	нержавіюча ручка VI/190
Кришка	електрополірована
Рама	сатинована

Технічні параметри

Mod.	H (мм)	P. min/max (bar)	Вага (кг)
200R	40×15	0 / +2,8	15,2

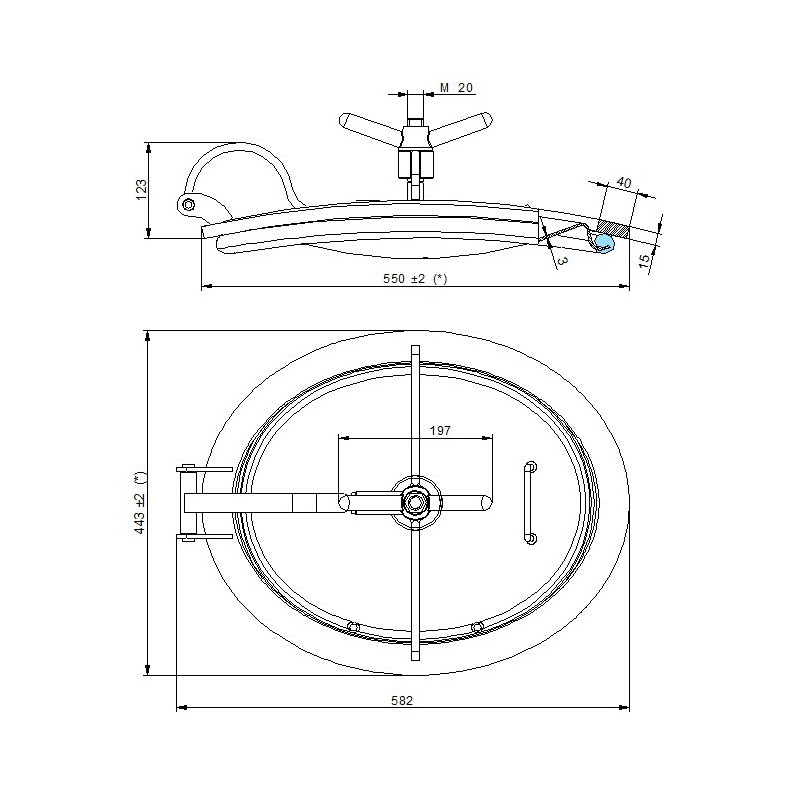

Схема встановлення

Пункт	Інформація
Схема встановлення	бокове встановлення на стінці ємності / резервуара
Розташування ущільнення	на кришці люка
Примітка	остаточне виконання, матеріал, ущільнення та сертифікати підбираються під умови роботи

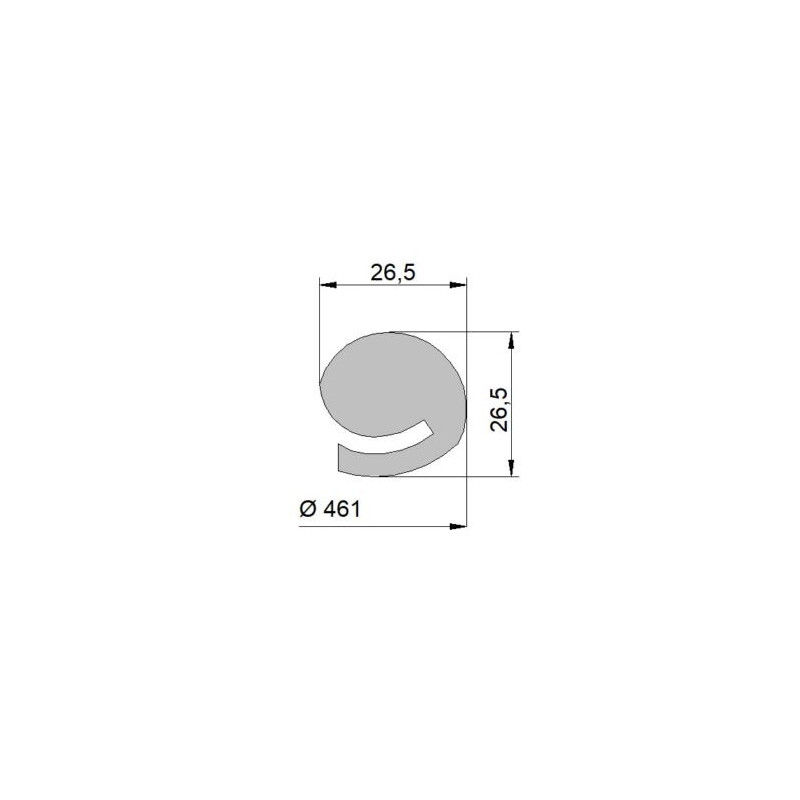

Ущільнення G/200R

Код	Матеріал	Колір	Температура
96050	NBR	білий RAL 9016	-30 / 110°C
96051	EPDM	сірий RAL 7040	-15 / 90°C
96055	SILICONE	прозорий	-50 / 200°C
96056	FPM	чорний RAL 9017	-10 / 250°C

Аксесуари / виконання

для діаметрів ємності від 1500 до 4000 мм

Інші виконання цієї серії

Таблиця для вибору модифікації люка. Порівняйте висоту H, допустимий тиск і вагу. Поточна модель виділена кольором.

Mod.	H (мм)	P. min/max (bar)	Вага (кг)
200R	40×15	0 / +2,8	15,2
