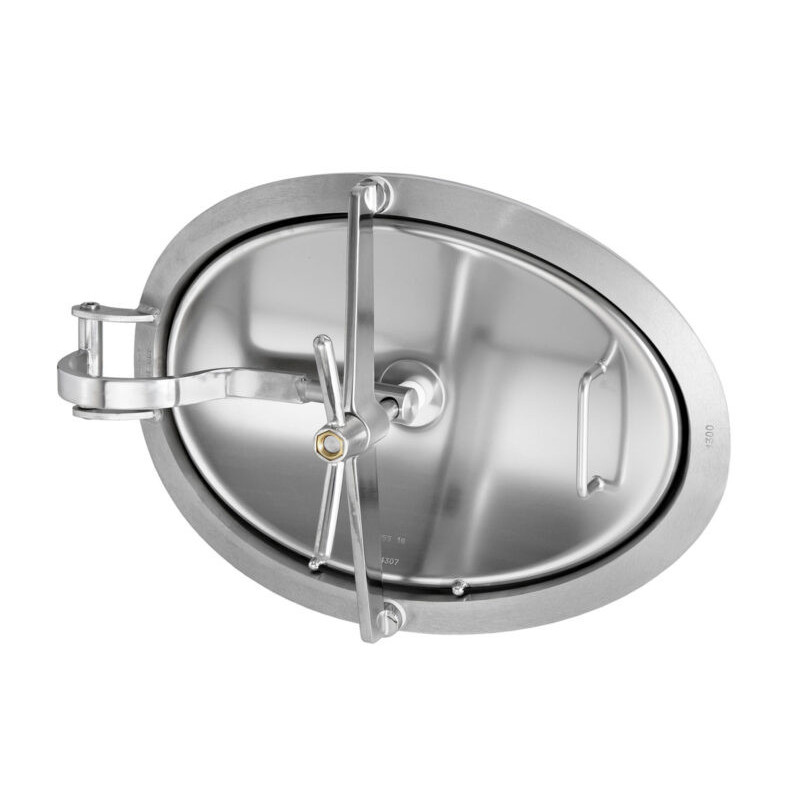

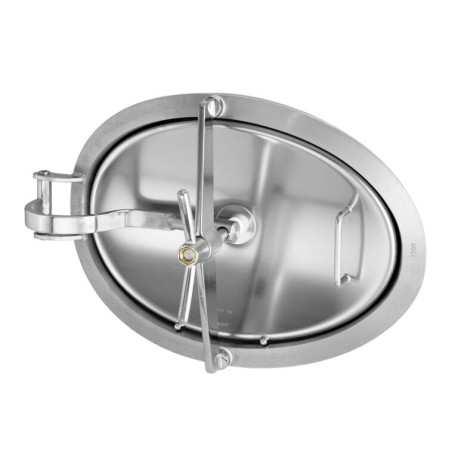

Люк овальний Zorzini 200/RP, 510×370 мм, +3,2 bar PED, AISI 304L / AISI 316L

Артикул Мод.200/RP

Стан: Новий товар

Овальний люк Zorzini Mod.200/RP 510×370 мм: відкривання всередину-назовні, ліва петля, тиск 0 / +3,2 bar, стандартне ущільнення EPDM G/200RP, матеріал AISI 304L / AISI 316L.

Детальніше

Друкувати

Характеристики

Відкривання	внутрішнє / зовнішнє відкривання
Марка сталі	AISI 304 / AISI 316 на вибір
Розмір	501–550 мм
Тиск	до 4 bar
Вакуум	Ні
Особливість	PED / під тиск

Інформація

Овальний люк Zorzini Mod.200/RP — нержавіючий люк для монтажу на ємності та резервуари. Конструкція призначена для технічного доступу, огляду та обслуговування обладнання.

Основні характеристики

Параметр	Значення
Модель	Mod.200/RP
Тип	овальний нержавіючий люк Zorzini
Розмір / прохід	510×370 мм
Відкривання	відкривання всередину-назовні, ліва петля
Матеріал	AISI 304L / AISI 316L; частини, що не контактують з продуктом, можуть бути AISI 304
Стандартне ущільнення	EPDM G/200RP, ущільнення на кришці
Стандартний волантин	волантин нержавіючий VI/165
Кришка	електрополірована
Рама	сатинована
Сертифікація / виконання	PED
Варіанти виконання	для діаметрів резервуара від 1300 до 4000; виконання з відкриванням праворуч

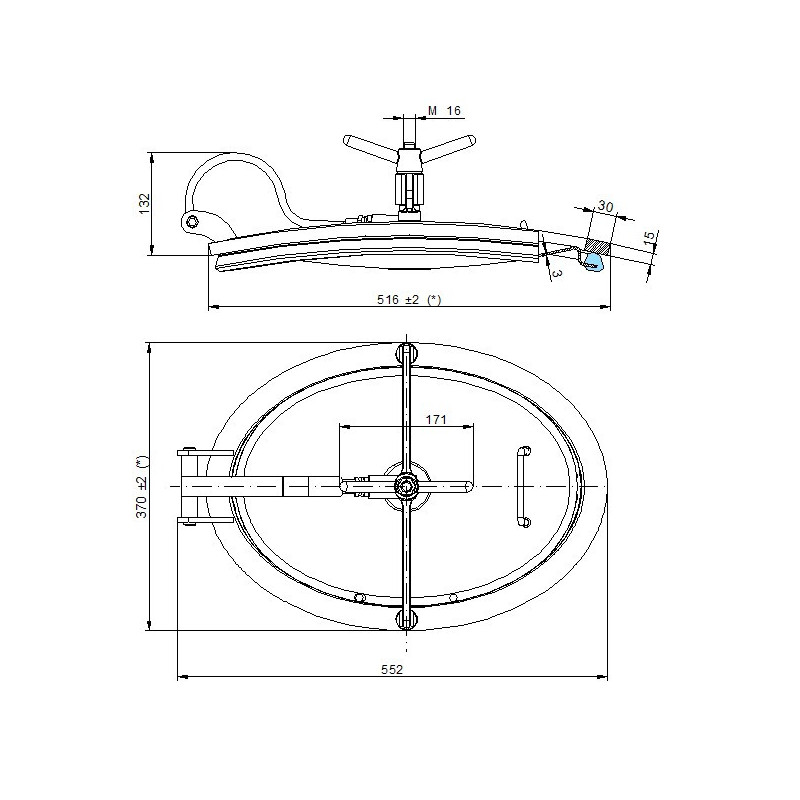

Технічні параметри

Mod.	H (мм)	P. min/max (bar)	Вага (кг)
200RP	30×15	0 / +3,2	10,5

Схема встановлення

Пункт	Інформація
Схема встановлення	бокове встановлення на стінці ємності / резервуара
Розташування ущільнення	на кришці люка
Примітка	остаточне виконання, матеріал, ущільнення та сертифікати підбираються під умови роботи

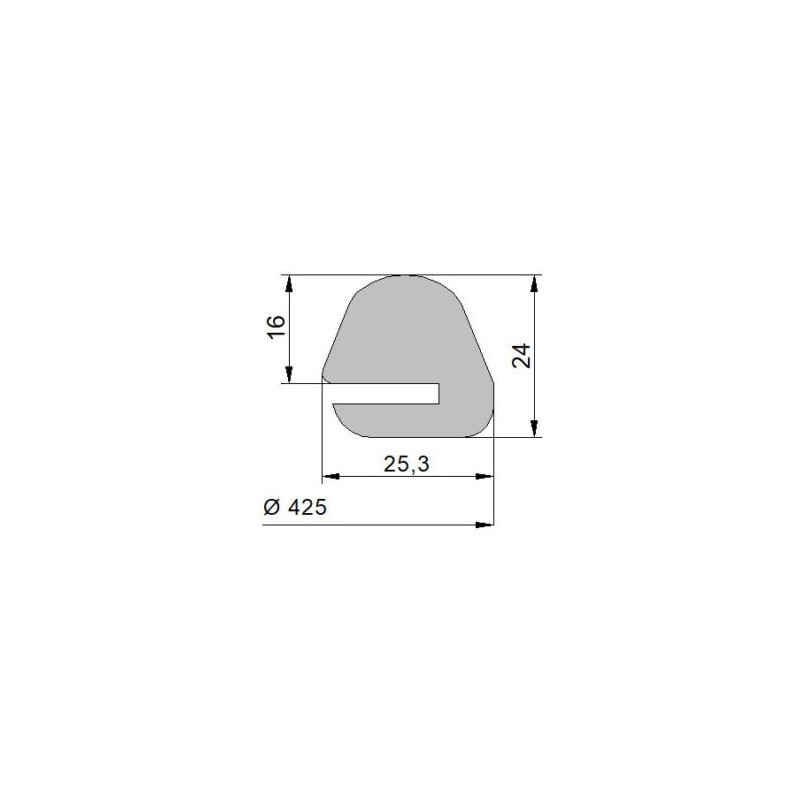

Ущільнення G/200RP

Код	Матеріал	Колір	Температура
96230	NBR	білий RAL 9016	-30 / 110°C
96231	EPDM	сірий RAL 7040	-15 / 90°C
96235	SILICONE	білий прозорий	-50 / 200°C
96236	FPM	чорний RAL 9017	-10 / 250°C

Аксесуари

волантин нейлоновий MEC/150

Документація Zorzini по Mod.200/RP

Документ	Посилання
Технічний лист Mod.200/RP	відкрити PDF
Специфікація Mod.200/RP	відкрити PDF
Каталог Zorzini	відкрити PDF
Інструкція з монтажу та експлуатації Zorzini	відкрити PDF

Технічні параметри наведено за офіційними даними виробника Zorzini. Ціну, наявність, матеріал, ущільнення, сертифікати та термін постачання уточнюйте у менеджера.
