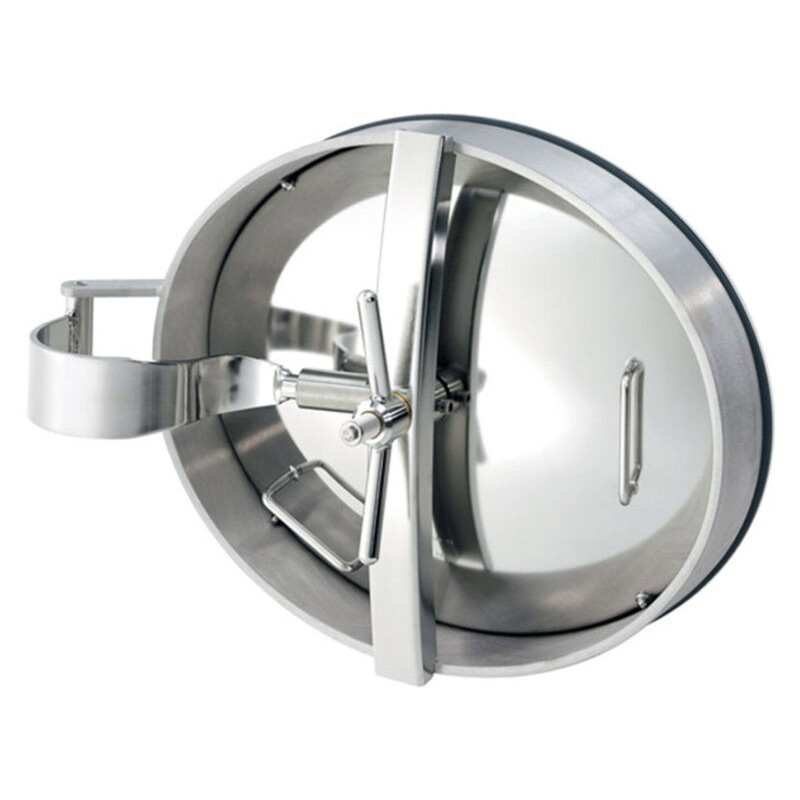

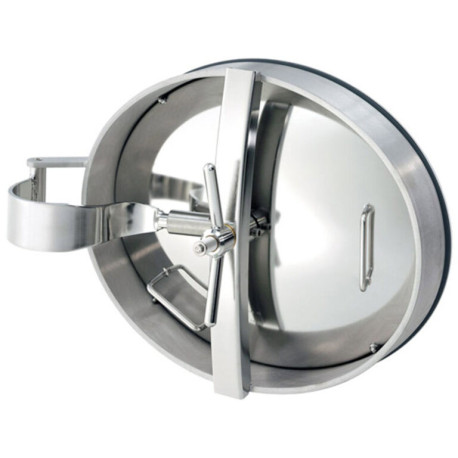

Люк овальний Zorzini 630, 659×534 мм, +4 bar PED, AISI 304L / AISI 316L
Мод.630
Новий товар
Овальний люк Zorzini Mod.630 659×534 мм: відкривання всередину-назовні, тиск 0 / +4 bar, стандартне ущільнення EPDM G/630, матеріал AISI 304L / AISI 316L.
Характеристики
| Відкривання | внутрішнє / зовнішнє відкривання |
| Марка сталі | AISI 304 / AISI 316 на вибір |
| Розмір | 601–700 мм |
| Тиск | до 4 bar |
| Вакуум | Ні |
| Особливість | PED / під тиск |
Інформація
Овальний люк Zorzini Mod.630 — нержавіючий люк для монтажу на ємності та резервуари. Конструкція призначена для технічного доступу, огляду та обслуговування обладнання.
Основні характеристики
| Параметр | Значення |
|---|---|
| Модель | Mod.630 |
| Тип | овальний нержавіючий люк Zorzini |
| Розмір / прохід | 659×534 мм |
| Відкривання | відкривання всередину-назовні |
| Матеріал | AISI 304L / AISI 316L; частини, що не контактують з продуктом, можуть бути AISI 304 |
| Стандартне ущільнення | EPDM G/630, ущільнення на кришці |
| Стандартний волантин | волантин нержавіючий VI/260 |
| Кришка | електрополірована |
| Рама | сатинована |
| Сертифікація / виконання | PED |
Технічні параметри
| Mod. | H (мм) | P. min/max (bar) | Вага (кг) |
|---|---|---|---|
| 630 | 100 | 0 / +4 | 38 |
| 631 | 160 | 0 / +4 | 49 |

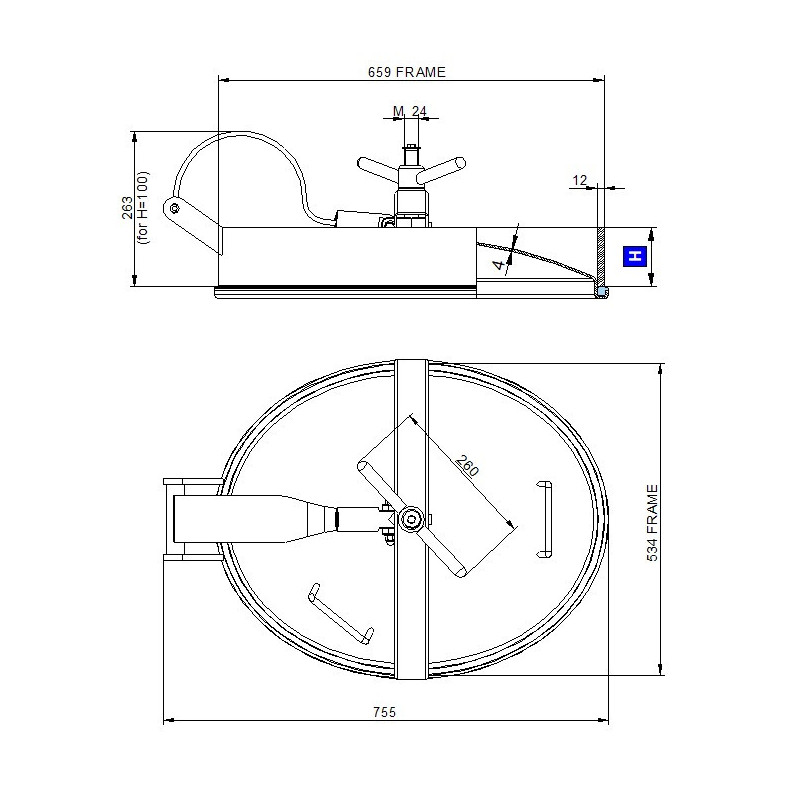

Схема встановлення
| Пункт | Інформація |
|---|---|
| Схема встановлення | бокове встановлення на стінці ємності / резервуара |
| Розташування ущільнення | на кришці люка |
| Примітка | остаточне виконання, матеріал, ущільнення та сертифікати підбираються під умови роботи |

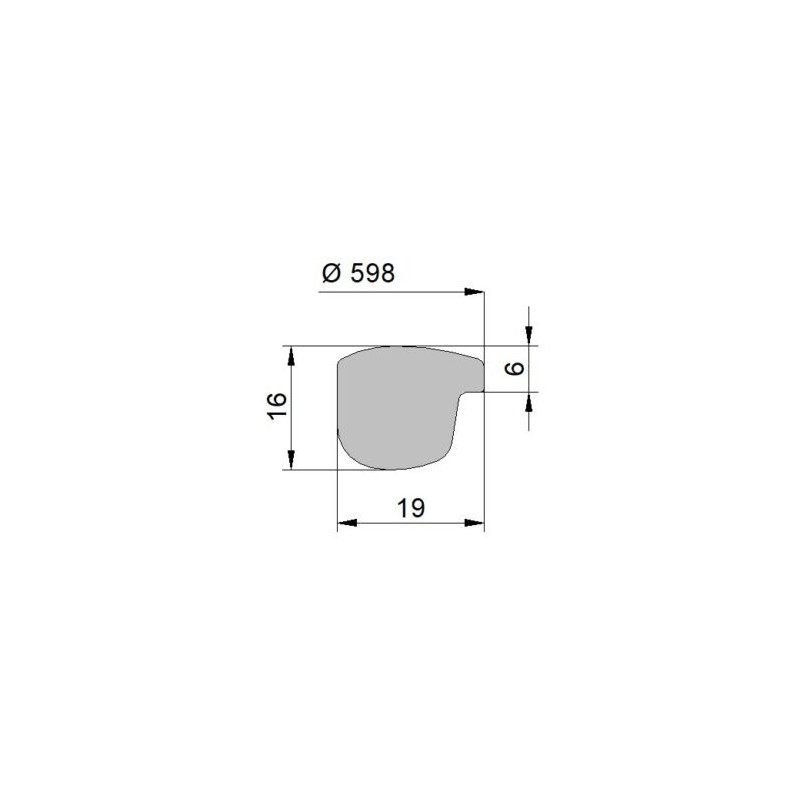

Ущільнення G/630
| Код | Матеріал | Колір | Температура |
|---|---|---|---|
| 96490 | NBR | білий RAL 9016 | -30 / 110°C |
| 96491 | EPDM | сірий RAL 7040 | -15 / 90°C |
| 96495 | SILICONE | білий прозорий | -50 / 200°C |
| 96496 | FPM | чорний RAL 9017 | -10 / 250°C |
Аксесуари
- стандартний волантин згідно моделі
Документація Zorzini по Mod.630
| Документ | Посилання |
|---|---|
| Технічний лист Mod.630 | відкрити PDF |
| Специфікація Mod.630 | відкрити PDF |
| Каталог Zorzini | відкрити PDF |
| Інструкція з монтажу та експлуатації Zorzini | відкрити PDF |
Примітка: Посилання технічного листа на сторінці виробника повертає 404; у таблиці залишено його як офіційне посилання зі сторінки для ручної перевірки.
Технічні параметри наведено за офіційними даними виробника Zorzini. Ціну, наявність, матеріал, ущільнення, сертифікати та термін постачання уточнюйте у менеджера.
