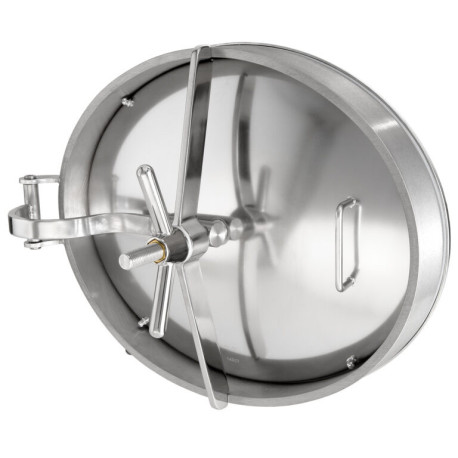

> >>Люк овальний Zorzini 200/LZD, 532×432 мм, +4,8 bar PED, AISI 304L / AISI 316L

Люки овальні

Люк овальний Zorzini 200/LZD, 532×432 мм, +4,8 bar PED, AISI 304L / AISI 316L Збільшити для перегляду
Назад Далі

Люк овальний Zorzini 200/LZD, 532×432 мм, +4,8 bar PED, AISI 304L / AISI 316L

Мод.200/LZD

Новий товар

Овальний люк Zorzini Mod.200/LZD 532×432 мм: відкривання всередину-назовні, тиск 0 / +4,8 bar, стандартне ущільнення EPDM G/200LZD, матеріал AISI 304L / AISI 316L.

Детальніше

Додати до списку обраних товарів

Характеристики

Відкривання внутрішнє / зовнішнє відкривання
Марка сталі AISI 304 / AISI 316 на вибір
Розмір 501–550 мм
Тиск до 6 bar
Вакуум Ні
Особливість PED / під тиск

Інформація

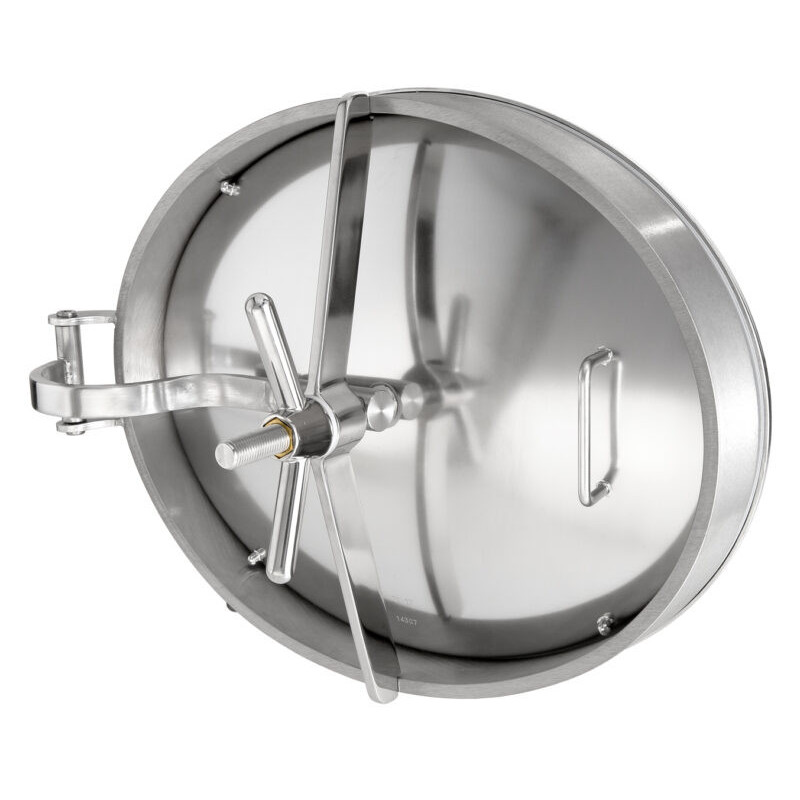

Овальний люк Zorzini Mod.200/LZD — нержавіючий люк для монтажу на ємності та резервуари. Конструкція призначена для технічного доступу, огляду та обслуговування обладнання.

Основні характеристики

ПараметрЗначення
МодельMod.200/LZD
Типовальний нержавіючий люк Zorzini
Розмір / прохід532×432 мм
Відкриваннявідкривання всередину-назовні
МатеріалAISI 304L / AISI 316L; частини, що не контактують з продуктом, можуть бути AISI 304
Стандартне ущільненняEPDM G/200LZD, ущільнення на кришці
Стандартний волантинволантин нержавіючий VI/190
Кришкаелектрополірована
Рамасатинована
Сертифікація / виконанняPED

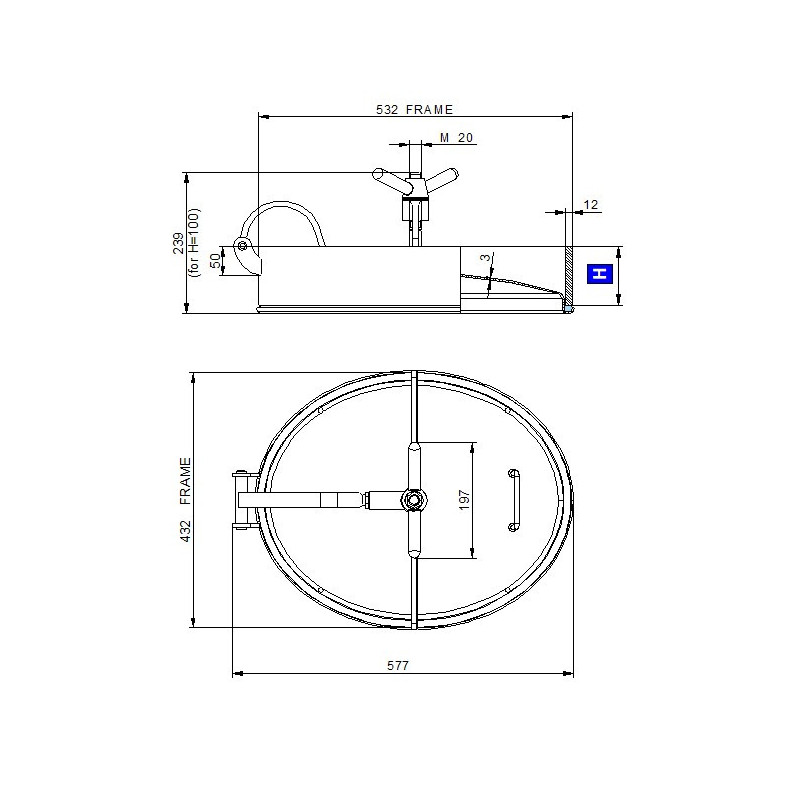

Технічні параметри

Mod.H (мм)S1 (мм)P. min/max (bar)Вага (кг)
200LZD60—0 / +4,818,4
201LZD100—0 / +4,824

Схема встановлення

ПунктІнформація
Схема встановленнябокове встановлення на стінці ємності / резервуара
Розташування ущільненняна кришці люка
Приміткаостаточне виконання, матеріал, ущільнення та сертифікати підбираються під умови роботи

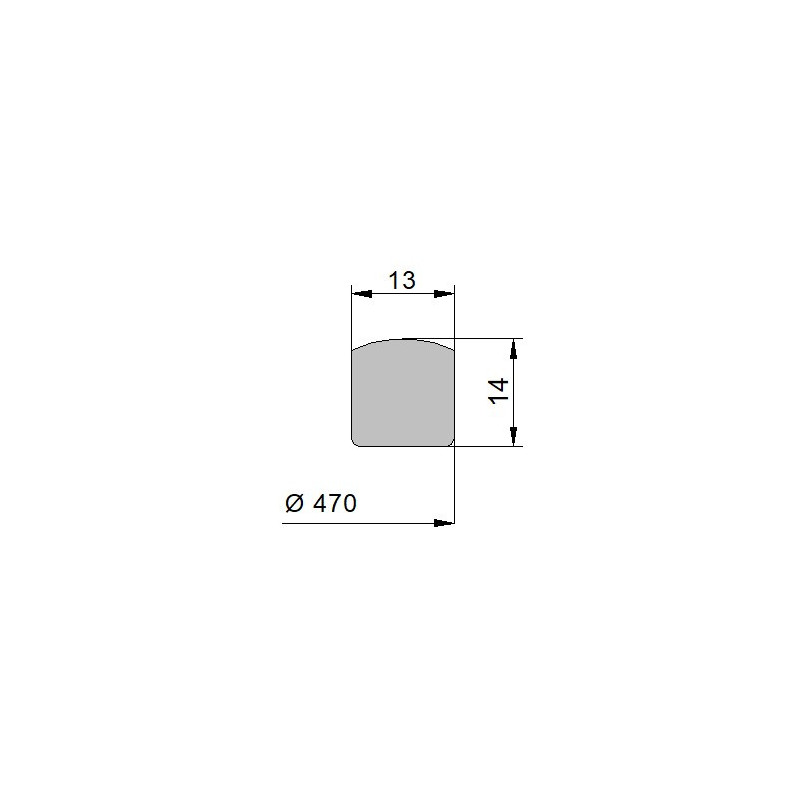

Ущільнення G/200LZD

КодМатеріалКолірТемпература
96040NBRбілий RAL 9016-30 / 110°C
96041EPDMсірий RAL 7040-15 / 90°C
96045SILICONEбілий прозорий-50 / 200°C
96046FPMчорний RAL 9017-10 / 250°C

Аксесуари

  • волантин нержавіючий VI/190
  • волантин нержавіючий MEC/V/I/190

Документація Zorzini по Mod.200/LZD

ДокументПосилання
Технічний лист Mod.200/LZDвідкрити PDF
Специфікація Mod.200/LZDвідкрити PDF
Каталог Zorziniвідкрити PDF
Інструкція з монтажу та експлуатації Zorziniвідкрити PDF

Технічні параметри наведено за офіційними даними виробника Zorzini. Ціну, наявність, матеріал, ущільнення, сертифікати та термін постачання уточнюйте у менеджера.
