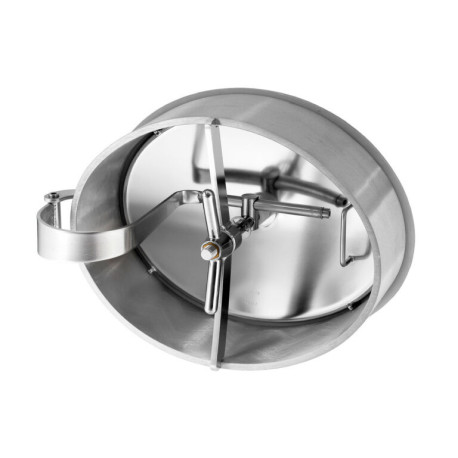

Люк овальний Zorzini 206, 490×395 мм, +2,7 bar, AISI 304L / AISI 316L

Артикул Мод.206

Стан: Новий товар

Овальний люк Zorzini Mod.206 490×395 мм: внутрішнє / зовнішнє відкривання, тиск 0 / +2,7 bar, стандартне ущільнення EPDM G/15, матеріал AISI 304L / AISI 316L.

Детальніше

Друкувати

Характеристики

Відкривання	внутрішнє / зовнішнє відкривання
Марка сталі	AISI 304 / AISI 316 на вибір
Розмір	451–500 мм
Тиск	до 3 bar
Вакуум	Ні

Інформація

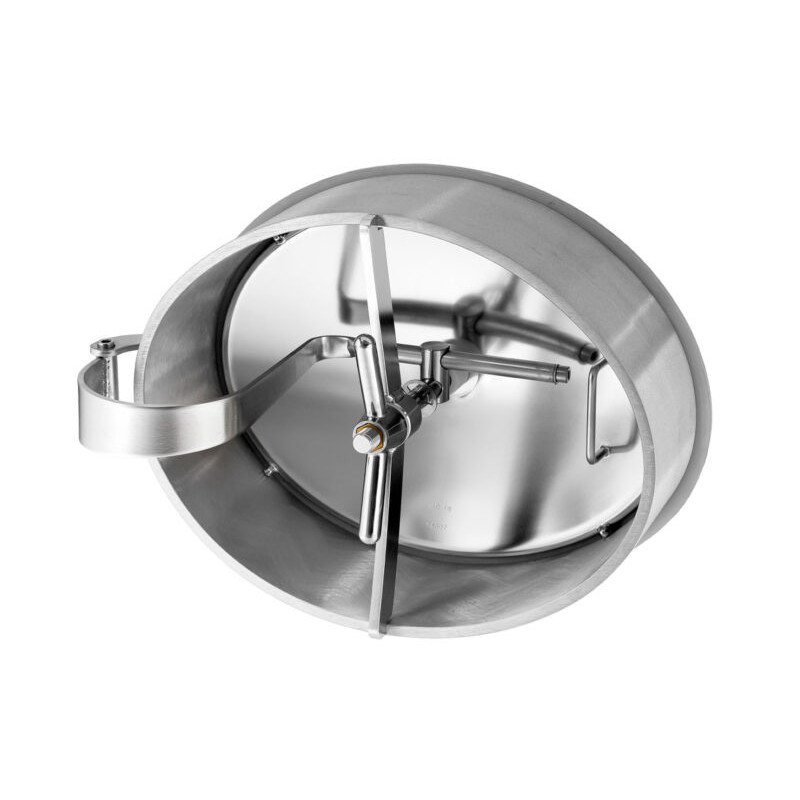

Овальний люк Zorzini Mod.206 — нержавіючий люк для монтажу на ємності та резервуари. Конструкція призначена для технічного доступу, огляду та обслуговування обладнання.

Основні характеристики

Параметр	Значення
Модель	Mod.206
Тип	овальний нержавіючий люк Zorzini
Розмір / прохід	490×395 мм
Відкривання	внутрішнє / зовнішнє відкривання
Матеріал	AISI 304L / AISI 316L; частини, що не контактують з продуктом, можуть бути AISI 304
Стандартне ущільнення	EPDM G/15, ущільнення на кришці
Стандартний волантин	волантин нержавіючий VI/190
Кришка	електрополірована
Рама	сатинована

Технічні параметри

Mod.	H (мм)	S1 (мм)	P. min/max (bar)	Вага (кг)
206	150	—	0 / +2,7	21,3

Схема встановлення

Пункт	Інформація
Схема встановлення	бокове встановлення на стінці ємності / резервуара
Розташування ущільнення	на кришці люка
Примітка	остаточне виконання, матеріал, ущільнення та сертифікати підбираються під умови роботи

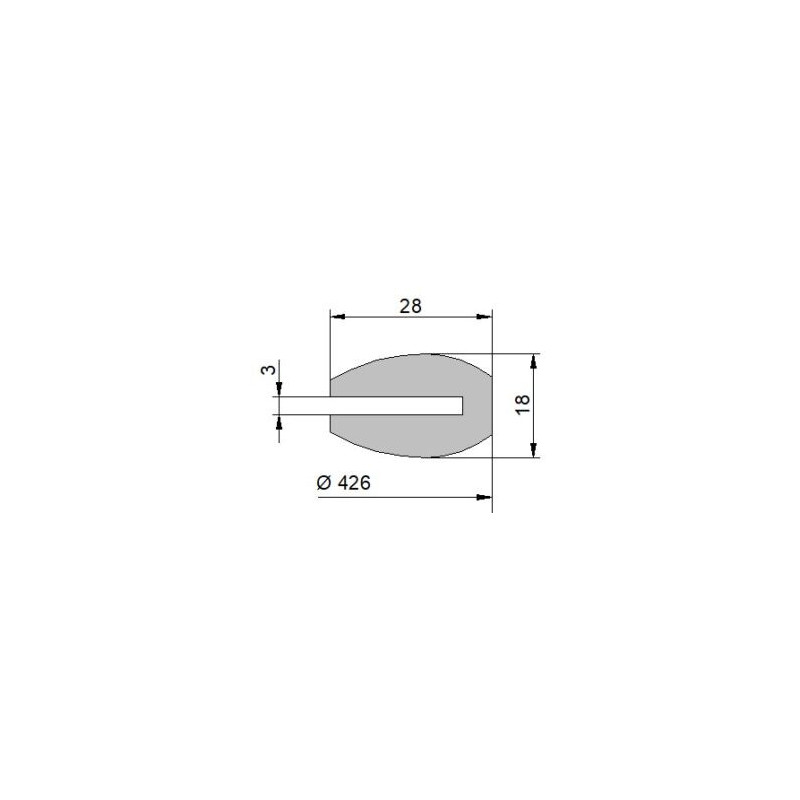

Ущільнення G/15

Код	Матеріал	Колір	Температура
96000	NBR	білий RAL 9016	-30 / 110°C
96001	EPDM	сірий RAL 7040	-15 / 90°C
96005	SILICONE	білий прозорий	-50 / 200°C
96006	FPM	чорний RAL 9017	-10 / 250°C

Документація Zorzini по Mod.206

Документ	Посилання
Технічний лист Mod.206	відкрити PDF
Специфікація Mod.206	відкрити PDF
Каталог Zorzini	відкрити PDF
Інструкція з монтажу та експлуатації Zorzini	відкрити PDF

Технічні параметри наведено за офіційними даними виробника Zorzini. Ціну, наявність, матеріал, ущільнення, сертифікати та термін постачання уточнюйте у менеджера.
