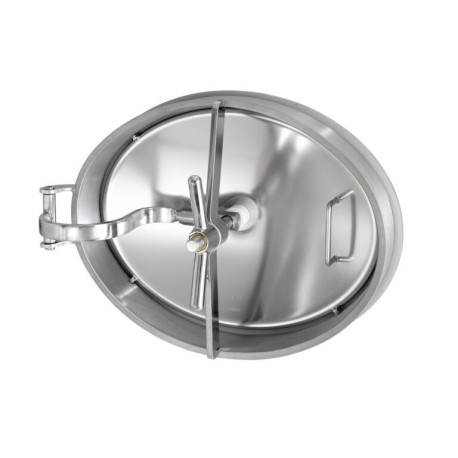

Люк овальний Zorzini 200N, 482×387 мм, +2,7 bar, AISI 304L / AISI 316L
Мод.200N
Новий товар
Овальний люк Zorzini Mod.200N 482×387 мм: внутрішнє / зовнішнє відкривання, тиск 0 / +2,7 bar, стандартне ущільнення EPDM G/15, матеріал AISI 304L / AISI 316L.
Характеристики
| Відкривання | внутрішнє / зовнішнє відкривання |
| Марка сталі | AISI 304 / AISI 316 на вибір |
| Розмір | 451–500 мм |
| Тиск | до 3 bar |
| Вакуум | Ні |
Інформація

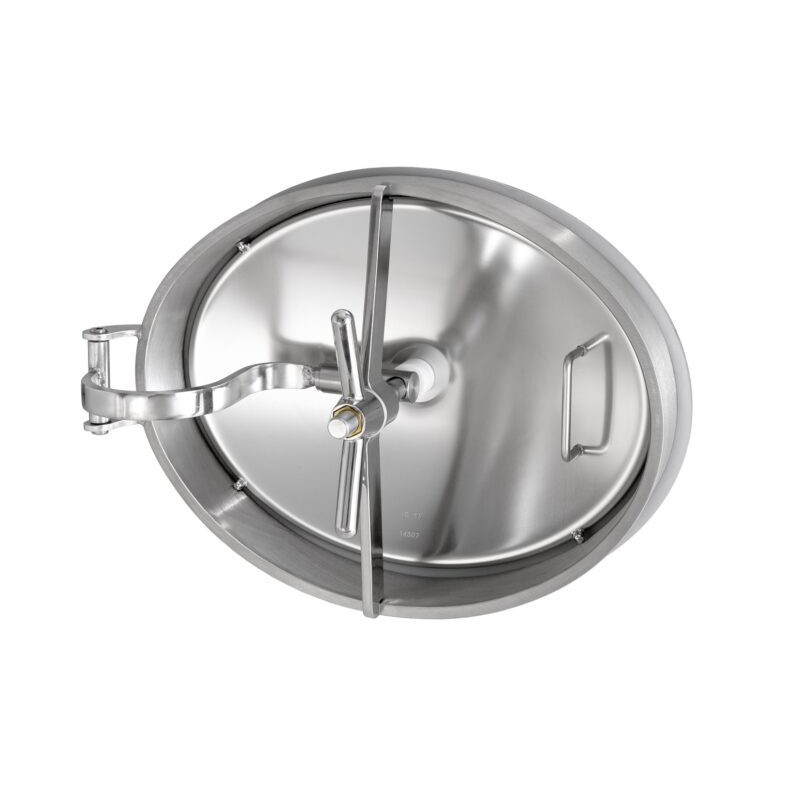

Овальний люк Zorzini Mod.200N — нержавіючий люк для монтажу на ємності та резервуари. Конструкція призначена для технічного доступу, огляду та обслуговування обладнання.
Основні характеристики
| Параметр | Значення |
|---|---|
| Модель | Mod.200N |
| Тип | овальний нержавіючий люк Zorzini |
| Розмір / прохід | 482×387 мм |
| Відкривання | внутрішнє / зовнішнє відкривання |
| Матеріал | AISI 304L / AISI 316L; частини, що не контактують з продуктом, можуть бути AISI 304 |
| Стандартне ущільнення | EPDM G/15, ущільнення на кришці |
| Стандартний волантин | волантин нержавіючий VI/190 |
| Кришка | електрополірована |
| Рама | сатинована |
Технічні параметри
| Mod. | H (мм) | S1 (мм) | P. min/max (bar) | Вага (кг) |
|---|---|---|---|---|
| 200N | 80 | — | 0 / +2,7 | 14,8 |

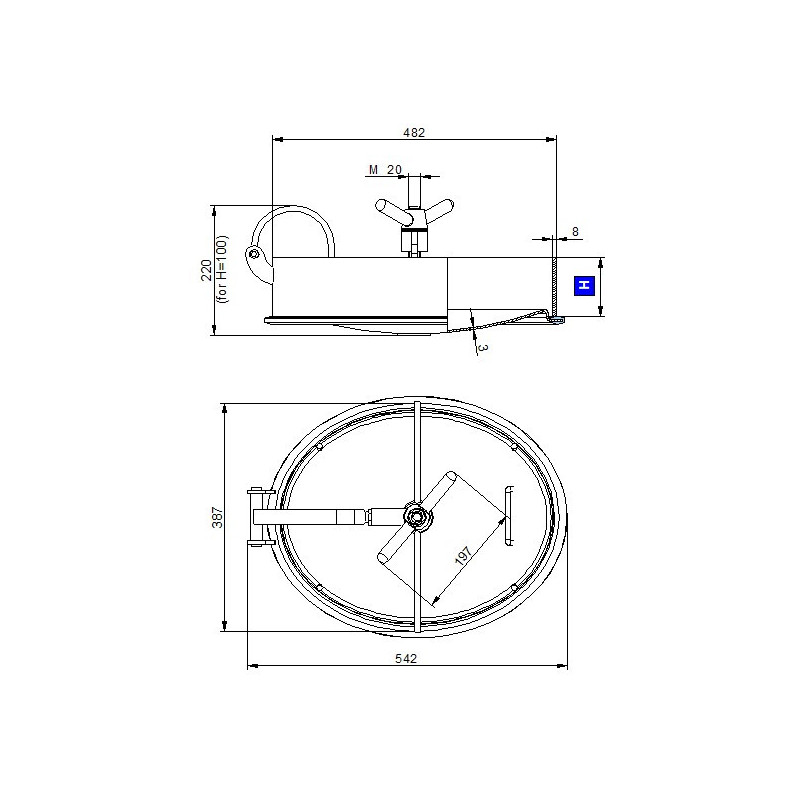

Схема встановлення
| Пункт | Інформація |
|---|---|
| Схема встановлення | бокове встановлення на стінці ємності / резервуара |
| Розташування ущільнення | на кришці люка |
| Примітка | остаточне виконання, матеріал, ущільнення та сертифікати підбираються під умови роботи |

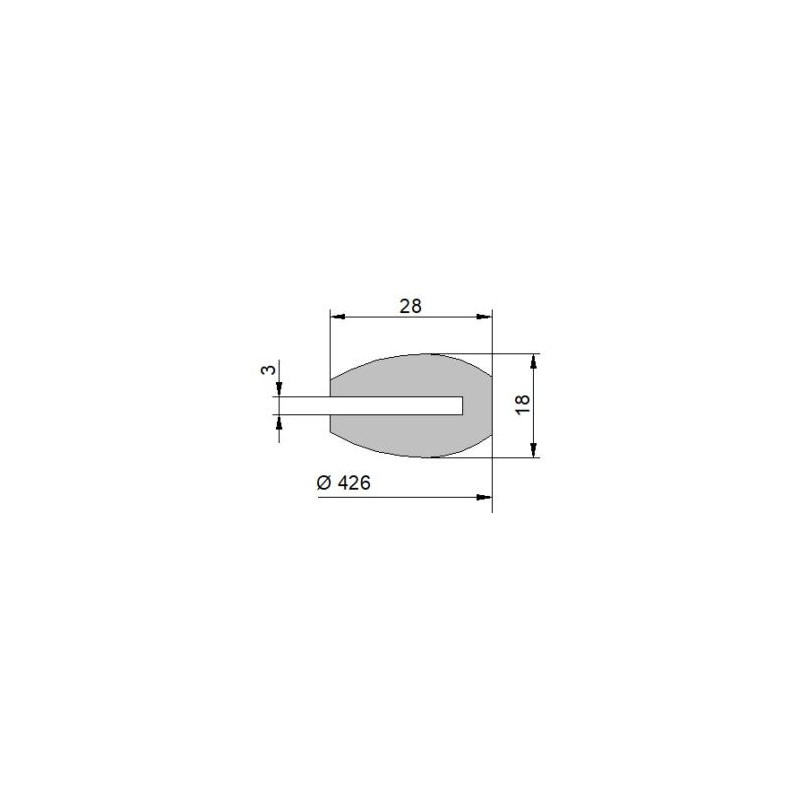

Ущільнення G/15
| Код | Матеріал | Колір | Температура |
|---|---|---|---|
| 96000 | NBR | білий RAL 9016 | -30 / 110°C |
| 96001 | EPDM | сірий RAL 7040 | -15 / 90°C |
| 96005 | SILICONE | білий прозорий | -50 / 200°C |
| 96006 | FPM | чорний RAL 9017 | -10 / 250°C |
Інші виконання цієї серії
Таблиця для вибору модифікації люка. Порівняйте висоту H, S1, допустимий тиск і вагу. Поточна модель виділена кольором.
| Mod. | H (мм) | S1 (мм) | P. min/max (bar) | Вага (кг) |
|---|---|---|---|---|
| 200N | 80 | — | 0 / +2,7 | 14,8 |
| 201N | 100 | — | 0 / +2,7 | 16,5 |
Документація Zorzini по Mod.200N
| Документ | Посилання |
|---|---|
| Технічний лист Mod.200N | відкрити PDF |
| Специфікація Mod.200N | відкрити PDF |
| Каталог Zorzini | відкрити PDF |
| Інструкція з монтажу та експлуатації Zorzini | відкрити PDF |
Технічні параметри наведено за офіційними даними виробника Zorzini. Ціну, наявність, матеріал, ущільнення, сертифікати та термін постачання уточнюйте у менеджера.
