Люк овальний Zorzini 180SN, 440×320 мм, +1,3 bar, AISI 304L / AISI 316L

Мод.180SN

Новий товар

Овальний люк Zorzini Mod.180SN 440×320 мм: внутрішнє / зовнішнє відкривання, тиск 0 / +1,3 bar, стандартне ущільнення EPDM G/170, матеріал AISI 304L / AISI 316L.

Детальніше

Додати до списку обраних товарів

Характеристики

Відкривання внутрішнє / зовнішнє відкривання
Марка сталі AISI 304 / AISI 316 на вибір
Розмір 401–450 мм
Тиск до 3 bar
Вакуум Ні

Інформація

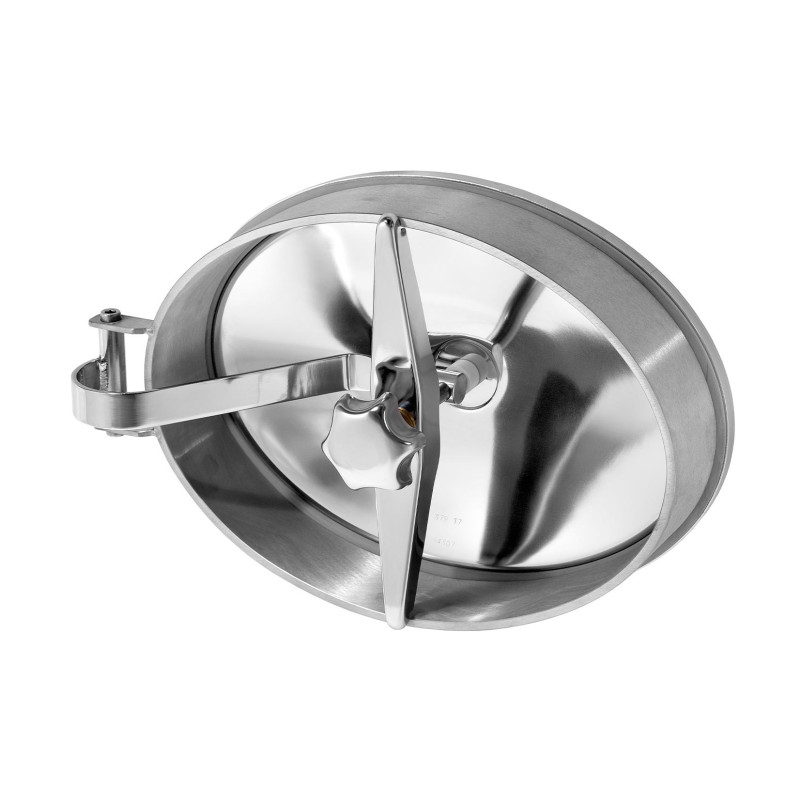

Овальний люк Zorzini Mod.180SN — нержавіючий люк для монтажу на ємності та резервуари. Конструкція призначена для технічного доступу, огляду та обслуговування обладнання.

Основні характеристики

ПараметрЗначення
МодельMod.180SN
Типовальний нержавіючий люк Zorzini
Розмір / прохід440×320 мм
Відкриваннявнутрішнє / зовнішнє відкривання
МатеріалAISI 304L / AISI 316L; частини, що не контактують з продуктом, можуть бути AISI 304
Стандартне ущільненняEPDM G/170, ущільнення на кришці
Стандартний волантинволантин нержавіючий MEC/80
Кришкаелектрополірована
Рамасатинована

Технічні параметри

Mod.H (мм)S1 (мм)P. min/max (bar)Вага (кг)
180SN6060 / +1,38,4

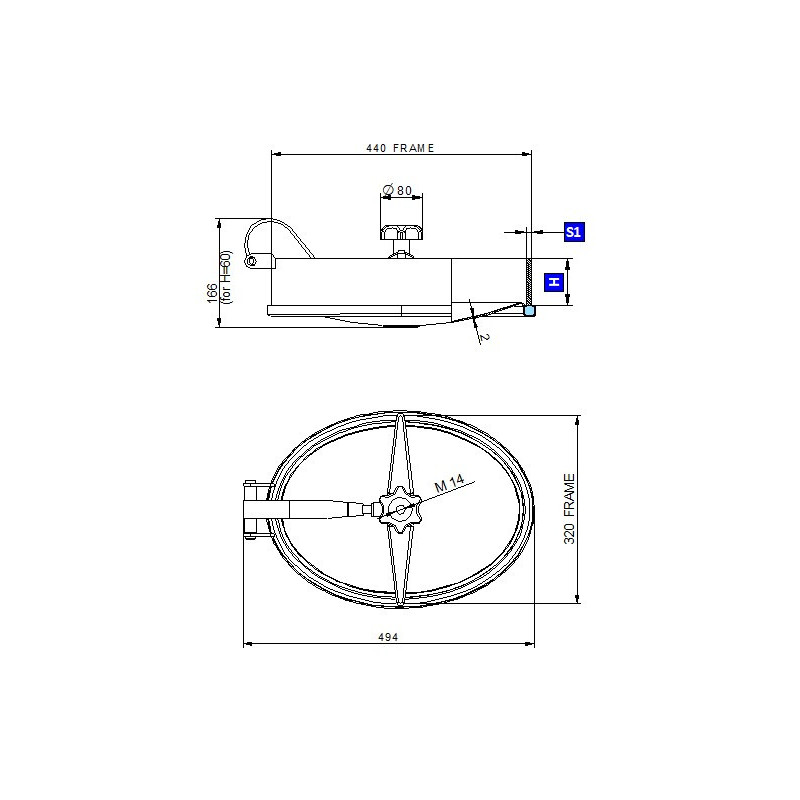

Схема встановлення

ПунктІнформація
Схема встановленнябокове встановлення на стінці ємності / резервуара
Розташування ущільненняна кришці люка
Приміткаостаточне виконання, матеріал, ущільнення та сертифікати підбираються під умови роботи

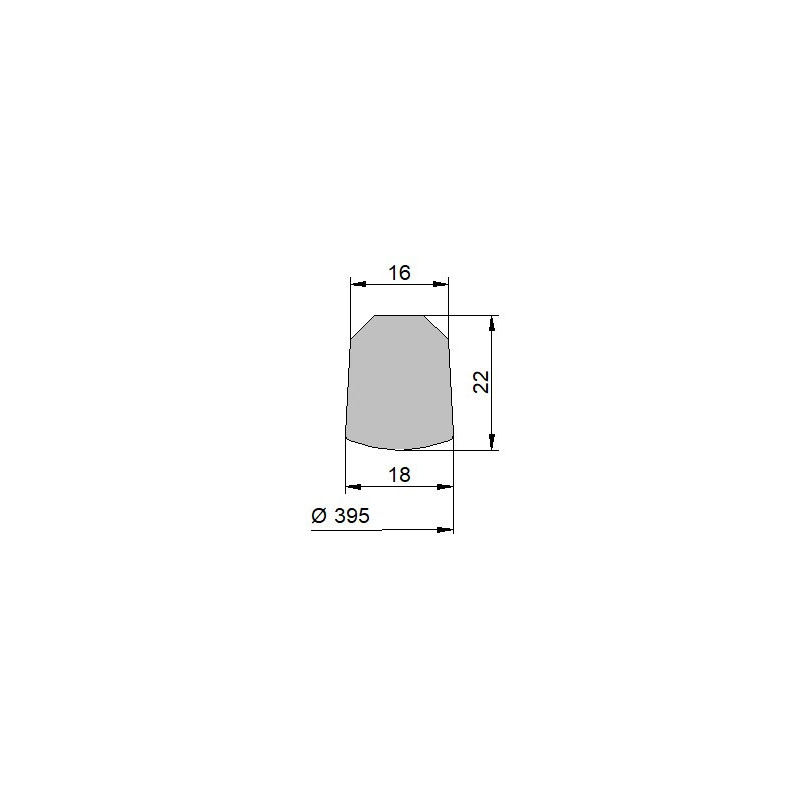

Ущільнення G/170

КодМатеріалКолірТемпература
96210NBRбілий RAL 9016-30 / 110°C
96211EPDMсірий RAL 7040-15 / 90°C
96215SILICONEбілий прозорий-50 / 200°C
96216FPMчорний RAL 9017-10 / 250°C

Аксесуари

  • волантин нержавіючий VI/170
  • волантин нейлоновий синій MEC/150

Інші виконання цієї серії

Таблиця для вибору модифікації люка. Порівняйте висоту H, S1, допустимий тиск і вагу. Поточна модель виділена кольором.

Mod.H (мм)S1 (мм)P. min/max (bar)Вага (кг)
180SN6060 / +1,38,4
182SN8060 / +1,39,5
184SN6080 / +1,39,3
186SN8080 / +1,310,5

Документація Zorzini по Mod.180SN

ДокументПосилання
Технічний лист Mod.180SNвідкрити PDF
Специфікація Mod.180SNвідкрити PDF
Каталог Zorziniвідкрити PDF
Інструкція з монтажу та експлуатації Zorziniвідкрити PDF

Технічні параметри наведено за офіційними даними виробника Zorzini. Ціну, наявність, матеріал, ущільнення, сертифікати та термін постачання уточнюйте у менеджера.
