Люк овальний Zorzini 180, 440×320 мм, +1,3 bar PED, AISI 304L / AISI 316L
Мод.180
Новий товар
Овальний люк Zorzini Mod.180 440×320 мм: відкривання всередину, тиск 0 / +1,3 bar, стандартне ущільнення EPDM G/170, матеріал AISI 304L / AISI 316L.
Характеристики
| Відкривання | відкривається всередину |
| Марка сталі | AISI 304 / AISI 316 на вибір |
| Розмір | 401–450 мм |
| Тиск | до 3 bar |
| Вакуум | Ні |
| Особливість | PED / під тиск |
Інформація

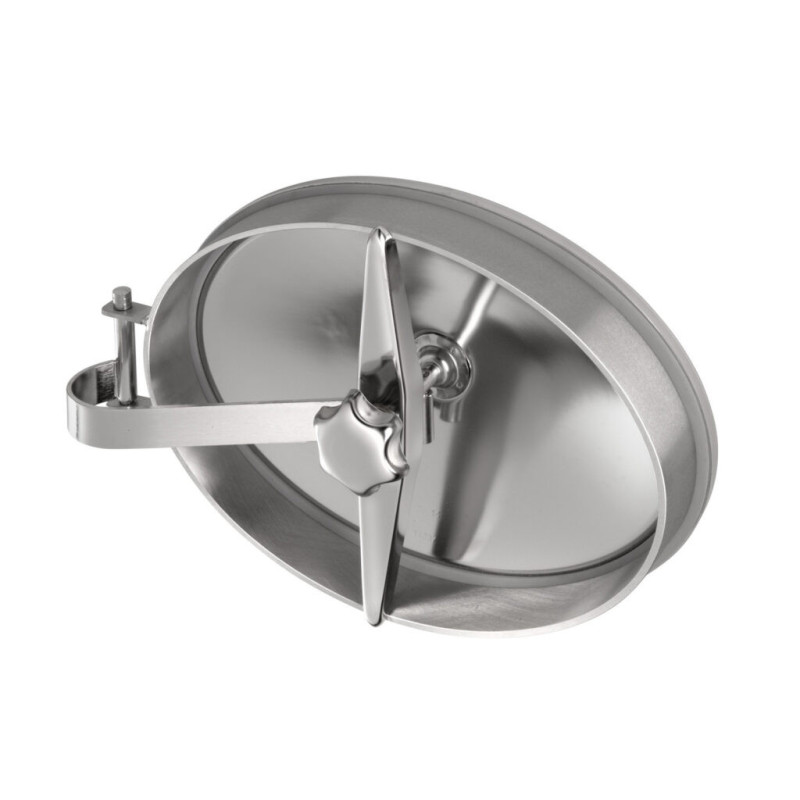

Овальний люк Zorzini Mod.180 — нержавіючий люк для монтажу на ємності та резервуари. Конструкція призначена для технічного доступу, огляду та обслуговування обладнання.
Основні характеристики
| Параметр | Значення |
|---|---|
| Модель | Mod.180 |
| Тип | овальний нержавіючий люк Zorzini |
| Розмір / прохід | 440×320 мм |
| Відкривання | відкривання всередину |
| Матеріал | AISI 304L / AISI 316L; частини, що не контактують з продуктом, можуть бути AISI 304 |
| Стандартне ущільнення | EPDM G/170, ущільнення на кришці |
| Стандартний волантин | волантин нержавіючий MEC/80 |
| Кришка | електрополірована |
| Рама | сатинована |
| Сертифікація / виконання | PED |

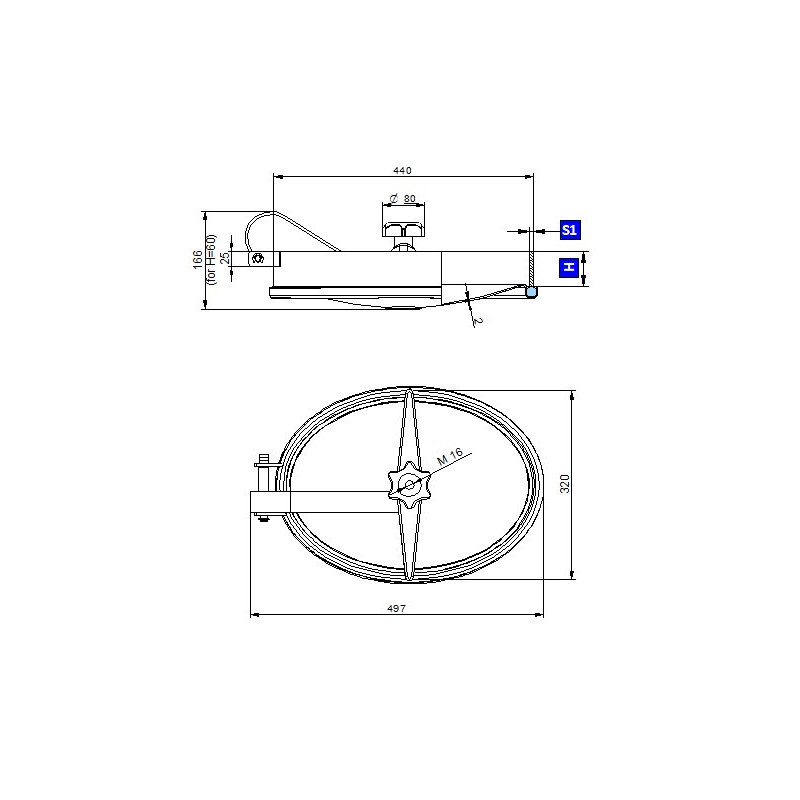

Технічні параметри
| Mod. | H (мм) | S1 (мм) | P. min/max (bar) | Вага (кг) |
|---|---|---|---|---|
| 180 | 60 | 6 | 0 / +1,3 | 8,2 |
Схема встановлення
| Пункт | Інформація |
|---|---|
| Схема встановлення | бокове встановлення на стінці ємності / резервуара |
| Розташування ущільнення | на кришці люка |
| Примітка | остаточне виконання, матеріал, ущільнення та сертифікати підбираються під умови роботи |

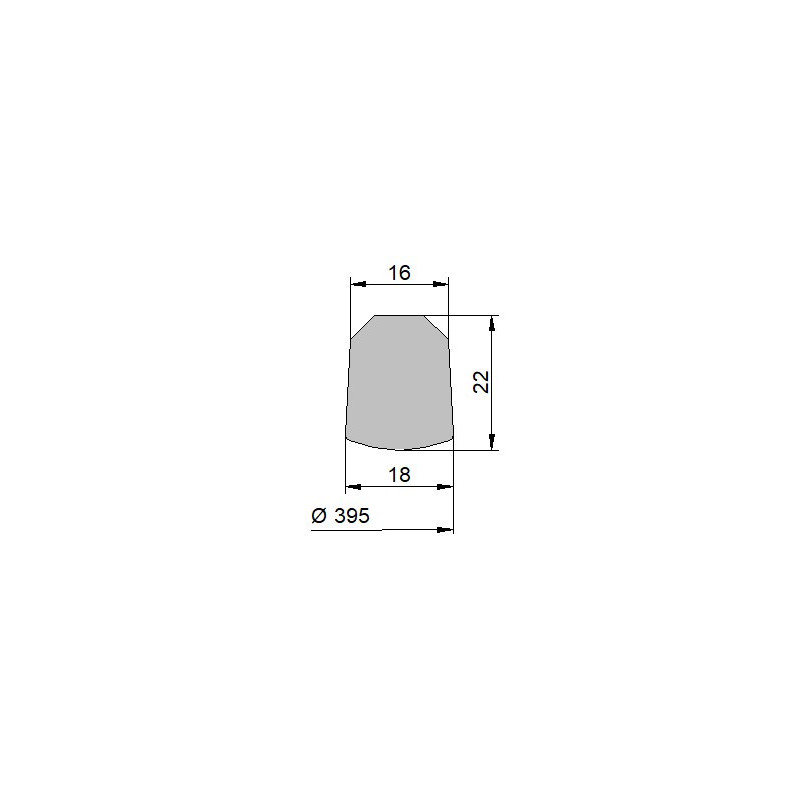

Ущільнення G/170
| Код | Матеріал | Колір | Температура |
|---|---|---|---|
| 96210 | NBR | білий RAL 9016 | -30 / 110°C |
| 96211 | EPDM | сірий RAL 7040 | -15 / 90°C |
| 96215 | SILICONE | білий прозорий | -50 / 200°C |
| 96216 | FPM | чорний RAL 9017 | -10 / 250°C |
Аксесуари
- волантин нержавіючий VI/165
- волантин нейлоновий синій MEC/150
Інші виконання цієї серії
Таблиця для вибору модифікації люка. Порівняйте висоту H, S1, допустимий тиск і вагу. Поточна модель виділена кольором.
| Mod. | H (мм) | S1 (мм) | P. min/max (bar) | Вага (кг) |
|---|---|---|---|---|
| 180 | 60 | 6 | 0 / +1,3 | 8,2 |
| 182 | 80 | 6 | 0 / +1,3 | 9,3 |
| 184 | 60 | 8 | 0 / +1,3 | 9,2 |
| 186 | 80 | 8 | 0 / +1,3 | 10,7 |
Документація Zorzini по Mod.180
| Документ | Посилання |
|---|---|
| Технічний лист Mod.180 | відкрити PDF |
| Специфікація Mod.180 | відкрити PDF |
| Каталог Zorzini | відкрити PDF |
| Інструкція з монтажу та експлуатації Zorzini | відкрити PDF |
Технічні параметри наведено за офіційними даними виробника Zorzini. Ціну, наявність, матеріал, ущільнення, сертифікати та термін постачання уточнюйте у менеджера.
