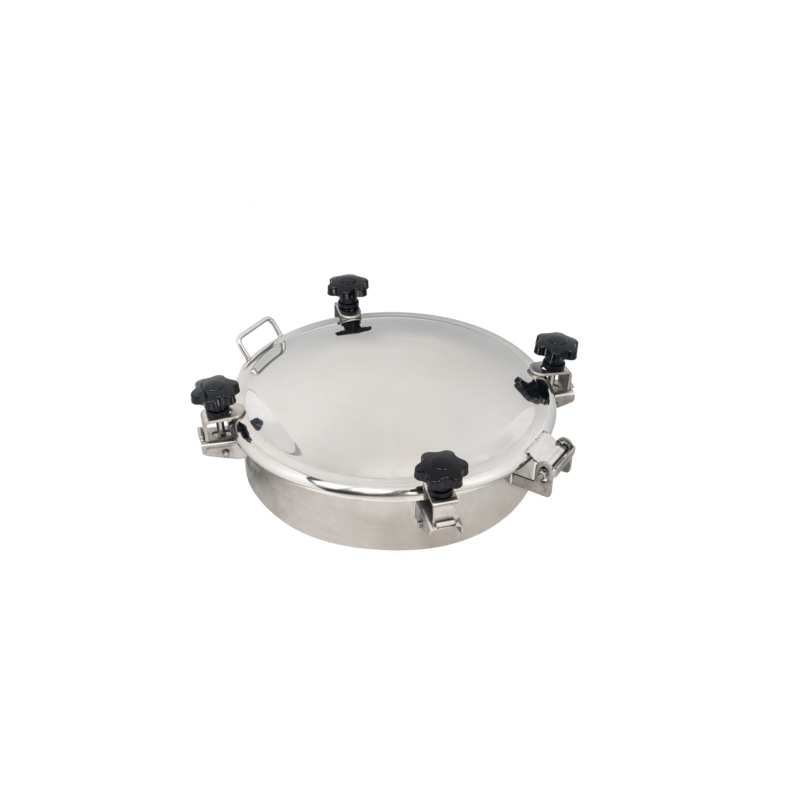

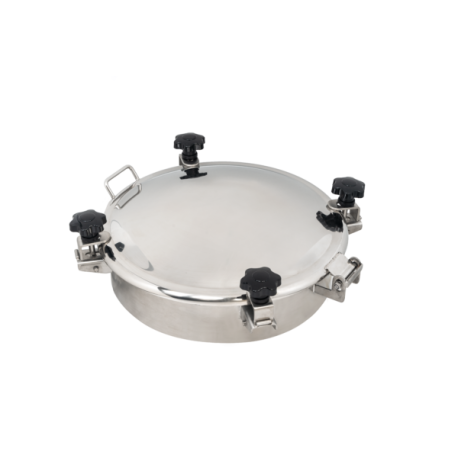

Люк круглий Laveggi D20 під тиск, NW200–NW1600, AISI 304 / 316L

Артикул Мод.D20

Стан: Новий товар

Круглий люк Laveggi Mod.D20: верхній люк із зовнішнім відкриванням. Діапазон/розмір NW200–NW1600 мм, матеріал AISI 304 або AISI 316L, стандартне ущільнення сірий EPDM. Робочий тиск: див. таблицю. Ціна потребує уточнення.

Детальніше

Друкувати

Характеристики

Серія	Серія D
Відкривання	відкривається назовні
Марка сталі	AISI 304 / AISI 316 на вибір
Розмір	понад Ø1000
Тиск	залежить від виконання
Вакуум	Ні
Особливість	PED / під тиск

Інформація

Круглий люк Laveggi Mod.D20 — круглий верхній люк із зовнішнім відкриванням. Люк призначений для встановлення на ємності, резервуари та технологічне обладнання, де потрібен зручний доступ, герметичність і підбір виконання під умови роботи.

Основні параметри

Тип: верхній люк із зовнішнім відкриванням.
Корисний прохід: NW200, NW300, NW420, NW460, NW500, NW600, NW700, NW800, NW900, NW1000, NW1200, NW1400, NW1500, NW1600 мм.
Робочий тиск: див. таблицю.
Матеріал: AISI 304 / AISI 316L.
Стандартний маховик: нейлон VLT1207004.
Стандартне ущільнення: сірий EPDM.
Стандартна обробка поверхні: глянцева кришка / рама 2B.

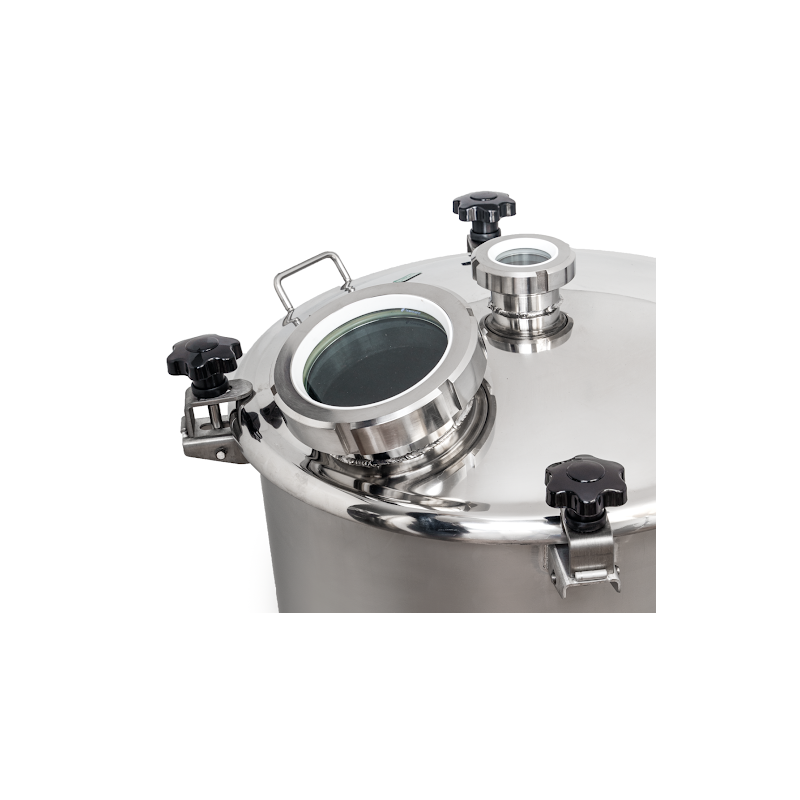

Опції за запитом: оглядові вузли, підготовка під встановлення додаткового обладнання, інші ущільнення, сертифікати.

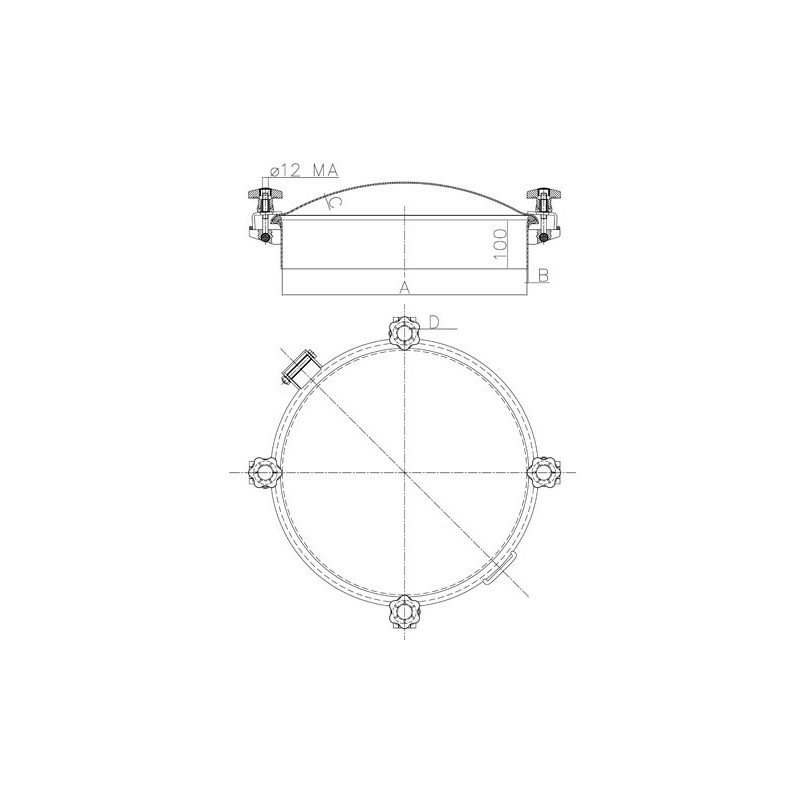

Таблиця розмірів і робочого тиску

NW, мм	B	C	D	Тиск, bar
200	2,5	2	3	-0,5 / +0,5
300	2,5	2	4	-0,5 / +0,4
420	2,5	2,5	4	-0,5 / +0,2
460	2,5	2,5	4	-0,5 / +0,1
500	2,5	2,5	4	-0,5 / +0,1
600	2,5	2,5	5	-0,5 / +0,1
700	3,0	3,0	6	-0,5 / +0,1
800	3,0	3,0	8	-0,5 / +0,06
900	3,0	3,0	8	-0,5 / +0,01
1000	3,0	3,0	10	-0,5 / +0,01
1200	3,0	3,0	10	-0,5 / +0,01
1400	3,0	3,0	12	-0,5 / +0,01
1500	3,0	3,0	14	-0,5 / +0,01
1600	3,0	3,0	16	0

Документація Laveggi: каталог Laveggi; брошура Laveggi; інструкція Laveggi.

Ціна потребує уточнення. Остаточне виконання, комплектація, матеріал, ущільнення, сертифікати, термін постачання та актуальна ціна узгоджуються під технічне завдання.
