> >>Люк круглий Laveggi D13 PED, NW150–NW800, AISI 304 / 316L

Люки круглі

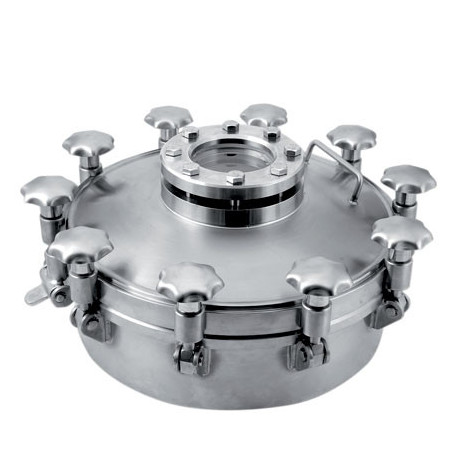

Люк круглий Laveggi D13 PED, NW150–NW800, AISI 304 / 316L Збільшити для перегляду

Люк круглий Laveggi D13 PED, NW150–NW800, AISI 304 / 316L

Мод.D13

Новий товар

Круглий люк Laveggi Mod.D13 з омологацією PED. Робочий тиск залежить від діаметра, кількості маховиків/кріплень і температури; див. технічні таблиці. Ціна потребує уточнення.

Детальніше

Додати до списку обраних товарів

Характеристики

Серія Серія D
Марка сталі AISI 304 / AISI 316 на вибір
Розмір Ø601–800
Тиск залежить від виконання
Вакуум Ні
Особливість PED / під тиск

Інформація

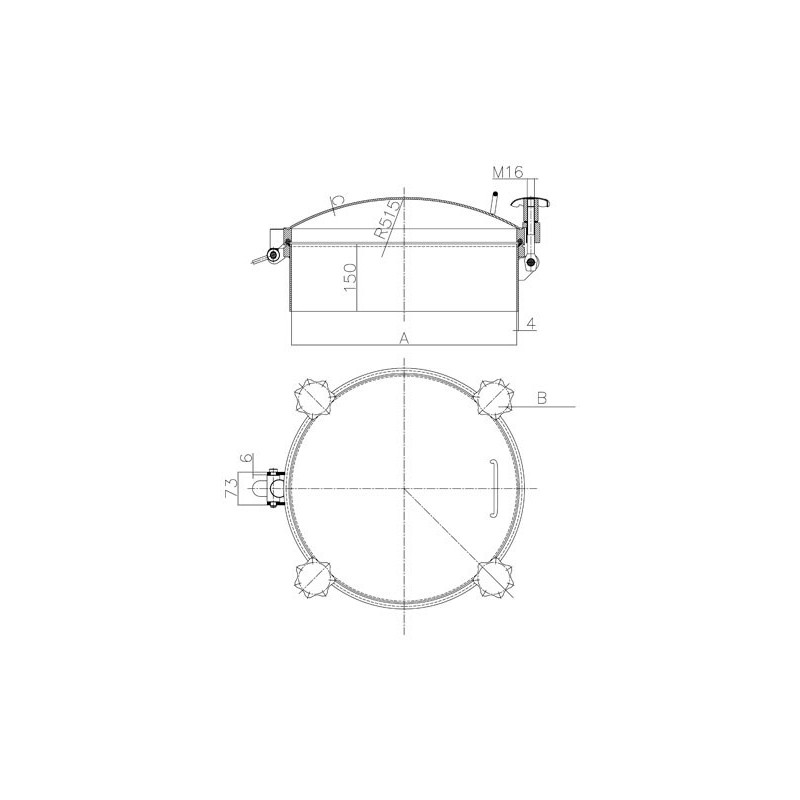

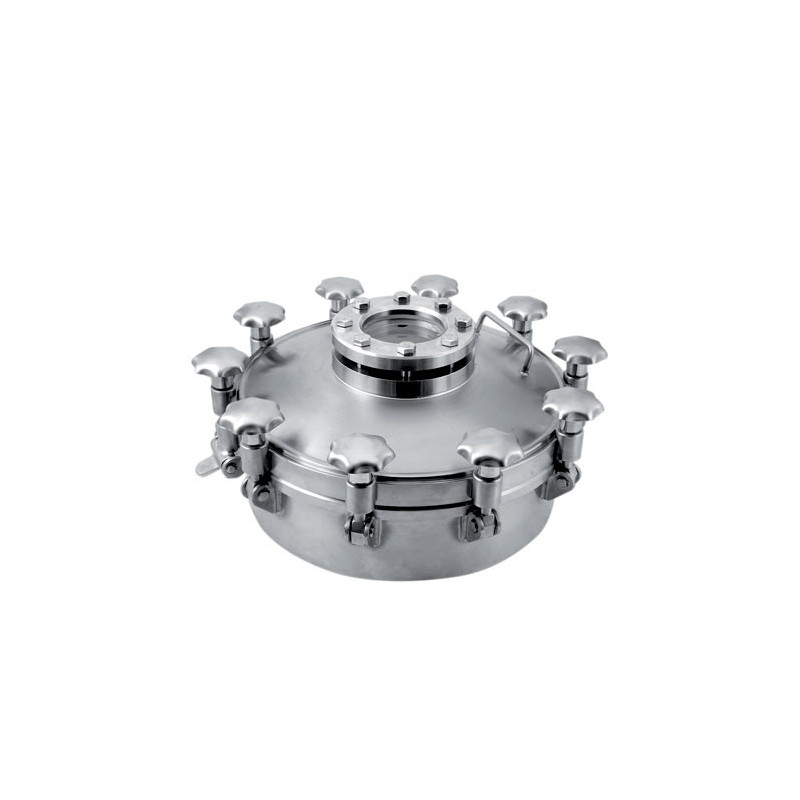

Круглий люк Laveggi Mod.D13 — круглий верхній люк із зовнішнім відкриванням і омологацією PED для відповідальних застосувань.

Основні параметри

  • Тип: верхній круглий люк із зовнішнім відкриванням, PED.
  • Корисний прохід: за даними офіційної таблиці — Ø150–Ø800 мм.
  • Робочий тиск: залежить від діаметра, кількості маховиків/кріплень і температури; див. проєктні таблиці нижче.
  • Матеріал: AISI 304 / AISI 316L.
  • Стандартне ущільнення: підбирається за технічним завданням.
  • Опції за запитом: сертифікати, матеріал, ущільнення, виконання рами, додаткове обладнання.

Проєктні дані PED

У таблицях нижче наведено дані з офіційної сторінки Laveggi D13: кількість маховиків / кріплень, пробний тиск PT та допустимий робочий тиск PS залежно від температури.

ДіаметрК-сть маховиків/тир.PT, barPS 50°CPS 100°CPS 150°CPS 200°CДодатково
Ø150441,119,018,017,016,0F.V. -1 bar; TS min -20°C
Ø200425,712,011,011,010,0F.V. -1 bar; TS min -20°C
Ø200638,518,017,016,015,0F.V. -1 bar; TS min -20°C
Ø250416,78,07,07,06,5
Ø250625,712,011,011,010,0
Ø250833,416,014,014,013,0
Ø300415,07,16,46,15,8S=4
Ø300622,010,79,79,38,8S=4
Ø300828,014,012,712,111,5S=5
Ø40048,04,13,63,53,3S=4
Ø400613,06,25,65,45,1S=4
Ø400817,08,37,57,26,8S=4
Ø4001021,010,39,38,98,5S=4
Ø4001225,012,411,310,710,2S=5
Ø45047,03,33,02,92,7S=4
Ø450610,04,94,44,24,0S=4
Ø450814,06,66,05,75,4S=4
Ø4501017,08,27,47,16,8S=4
Ø4501220,09,99,08,68,2S=4
Ø50046,02,72,52,32,2S=4
Ø50068,04,03,63,53,3S=4
Ø500811,05,44,94,74,4S=4
Ø5001014,06,76,15,85,5S=4
Ø5001217,08,17,47,06,7S=4
Ø5001419,09,48,58,17,7S=4
Ø60066,02,82,52,42,3S=4
Ø60088,03,73,43,23,0S=4
Ø6001010,04,74,34,13,9S=4
Ø6001212,05,65,14,84,6S=4
Ø6001414,06,66,05,75,4S=4
Ø70065,02,11,91,81,7S=4
Ø70086,02,82,52,42,3S=4
Ø700108,03,63,33,13,0S=4
Ø700129,04,33,93,73,5S=4
Ø7001410,05,04,54,34,1S=4
ДіаметрК-сть тир.Темп.PS ≤50°CPS 100°CPS 150°CPS 200°CPS 250°CPT, bar
Ø8008502,92,62,52,42,36,0
Ø80010503,93,53,43,23,18,0
Ø80012504,74,34,13,93,810
Ø80014505,55,04,84,54,411,0
Ø80016506,35,75,55,25,113,0
Ø80018507,16,46,15,85,715,0
Ø80020507,97,26,86,56,416,0
Ø80022508,77,97,57,27,018,0

Примітки виробника: люк придатний до використання в умовах повного вакууму F.V. (-1 bar), мінімальна робоча температура TS -20°C. Висота рами та товщина рами можуть уточнюватися за запитом.

Документація Laveggi: каталог Laveggi; брошура Laveggi; інструкція Laveggi.

Ціна потребує уточнення. Остаточне виконання, комплектація, матеріал, ущільнення, сертифікати, термін постачання та актуальна ціна узгоджуються під технічне завдання.
