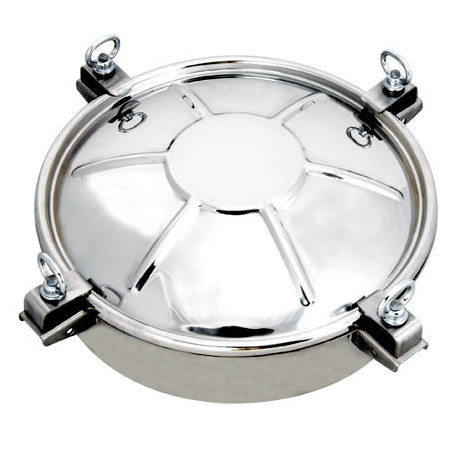

Люк круглий Laveggi D12, NW150–NW600, AISI 304 / 316L

Артикул Мод.D12

Стан: Новий товар

Круглий люк Laveggi Mod.D12: верхній люк із зовнішнім відкриванням. Діапазон/розмір NW150–NW600 мм, матеріал AISI 304 або AISI 316L. Робочий тиск: до -0,5/+0,2 bar залежно від розміру. Ціна потребує уточнення.

Детальніше

Друкувати

Характеристики

Серія	Серія D
Відкривання	відкривається назовні
Марка сталі	AISI 304 / AISI 316 на вибір
Розмір	Ø501–600
Тиск	0 bar / без тиску
Вакуум	Ні

Інформація

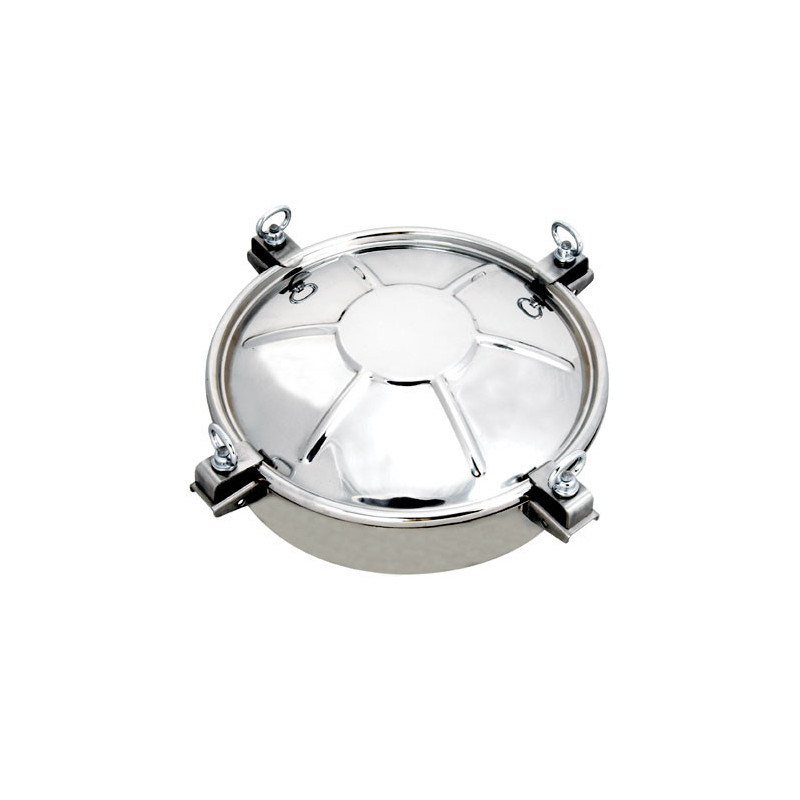

Круглий люк Laveggi Mod.D12 — верхній люк із зовнішнім відкриванням.

Основні параметри

Тип: круглий верхній люк із зовнішнім відкриванням.
Корисний прохід: 150–200–250–300–360–385–420–455–500–600 мм.
Робочий тиск: див. таблицю.
Матеріал: AISI 304 / AISI 316L.
Стандартний маховик: бронзовий хромований гвинт/галет GLLBRZ1201.
Стандартне ущільнення: сірий EPDM.
Стандартна обробка поверхні: глянцева кришка / рама 2B.

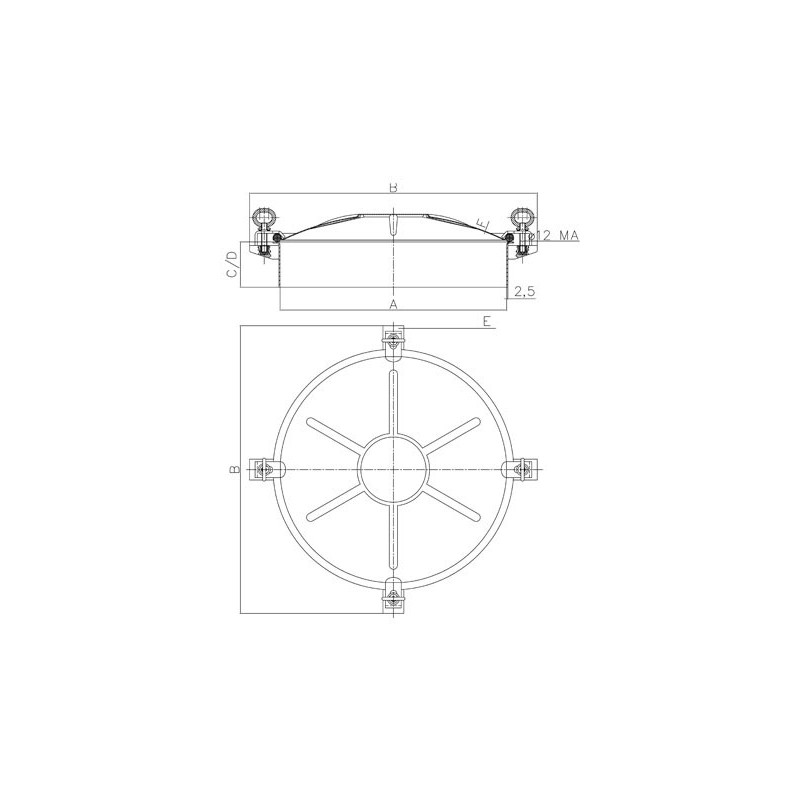

Технічна таблиця

A, мм	B	C	D	E	F	G, к-сть маховиків	Тиск, bar
150	2,0	45/90	130/250	1,5	див. креслення	3	-0,5/+0,2
200	2,5	50/100	130/250	2,0	Ø16,5	4	-0,5/+0,2
250	2,5	50/100	130/250	1,5	Ø16,5	4	-0,5/+0,2
300	2,5	50/100	130/250	1,5	Ø17	4	-0,5/+0,2
360	2,5	50/100	130/250	1,5	Ø15	4	-0,5/+0,2
385	2,5	50/100	—	1,5	Ø16,5	4	-0,5/+0,1
420	2,5	50/100	—	1,2	Ø13	4	-0,5/+0,1
455	2,5	50/100	—	1,5	Ø15,5	4	-0,5/+0,01
500	2,5	50/100	—	1,5	Ø17	4	-0,5/+0,01
600	2,5	50/100	—	2,0	Ø17	5	0

Документація Laveggi: каталог Laveggi; брошура Laveggi; інструкція Laveggi.

Ціна потребує уточнення. Остаточне виконання, комплектація, матеріал, ущільнення, сертифікати, термін постачання та актуальна ціна узгоджуються під технічне завдання.
