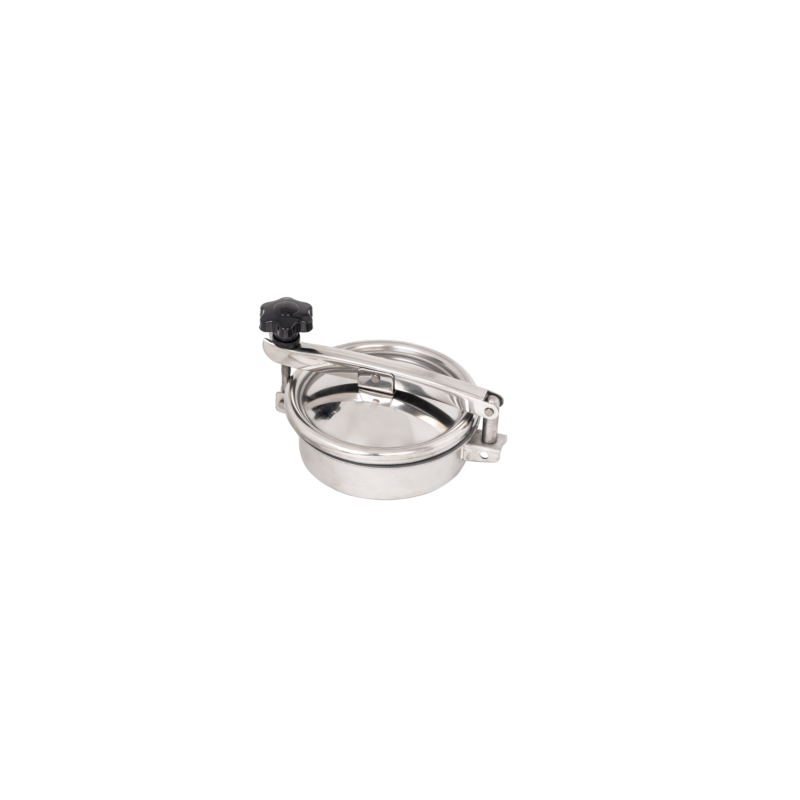

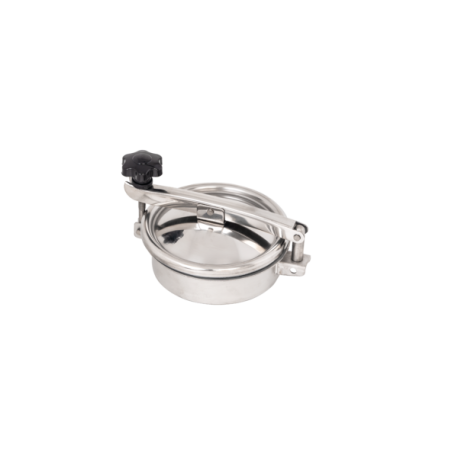

Люк круглий Laveggi D10, NW150–NW600, AISI 304 / 316L

Артикул Мод.D10

Стан: Новий товар

Круглий люк Laveggi Mod.D10: верхній люк із зовнішнім відкриванням. Діапазон/розмір NW150–NW600 мм, матеріал AISI 304 або AISI 316L. Робочий тиск: +0,02 bar або 0 bar залежно від розміру. Ціна потребує уточнення.

Детальніше

Друкувати

Характеристики

Серія	Серія D
Відкривання	відкривається назовні
Марка сталі	AISI 304 / AISI 316 на вибір
Розмір	Ø501–600
Тиск	0 bar / без тиску
Вакуум	Ні

Інформація

Круглий люк Laveggi Mod.D10 — верхній люк із зовнішнім відкриванням, поворотне виконання.

Основні параметри

Тип: круглий верхній люк із зовнішнім відкриванням.
Корисний прохід: 150–250–300–360–385–420–455–500–600 мм.
Робочий тиск: див. таблицю.
Матеріал: AISI 304 / AISI 316L.
Стандартний маховик: нейлон VLT1207004.
Стандартне ущільнення: сірий EPDM.
Стандартна обробка поверхні: глянцева кришка / рама 2B.

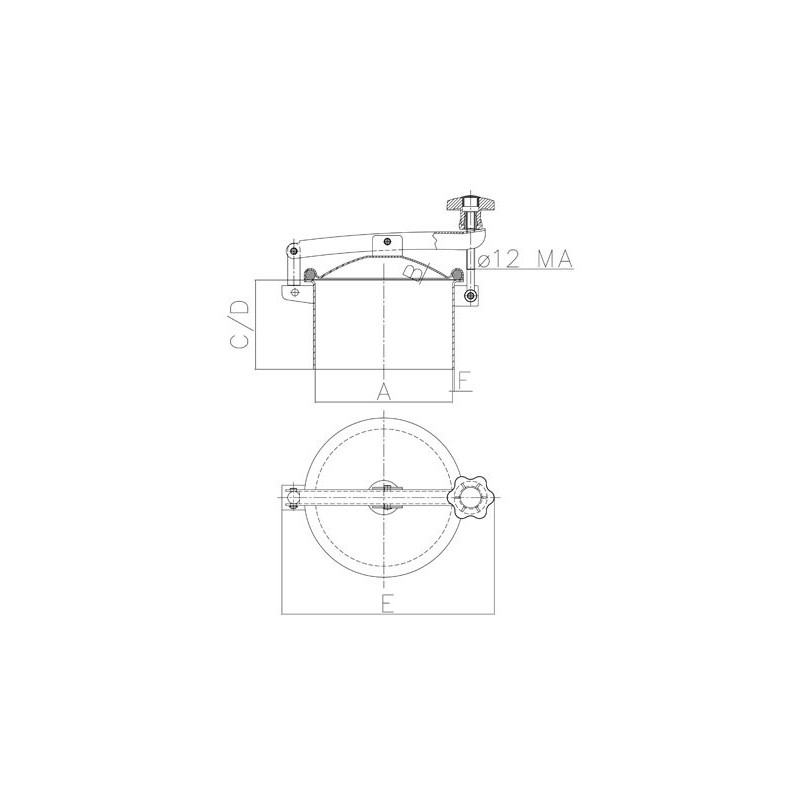

Технічна таблиця

A, мм	B	C/D	E	F	G	Тиск, bar
150	1,5	50/130	260	2,0	див. креслення	+0,02
200	2,0	50/130	310	2,5	Ø16,5	+0,02
250	1,5	50/130	360	2,5	Ø16,5	+0,02
300	1,5	50/130	410	2,5	Ø17	+0,02
360	1,5	50/130	470	2,5	Ø15	+0,02
385	1,5	50/130	495	2,5	Ø16,5	+0,02
420	1,5	50/130	530	2,5	Ø13	+0,02
455	1,5	50/130	570	2,5	Ø15,5	0
500	1,5	50/130	610	2,5	Ø17	0
600	2,0	50/130	710	2,5	Ø21	0

Документація Laveggi: каталог Laveggi; брошура Laveggi; інструкція Laveggi.

Ціна потребує уточнення. Остаточне виконання, комплектація, матеріал, ущільнення, сертифікати, термін постачання та актуальна ціна узгоджуються під технічне завдання.
