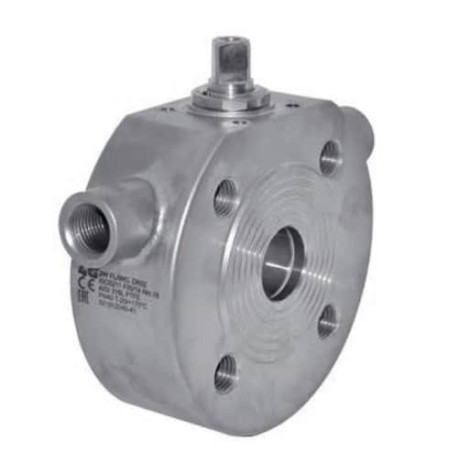

Кран 4G Ghidini 423050E EN1092-1, сорочка обігріву, Tenuta Integrale
4G-423050E
Новий товар

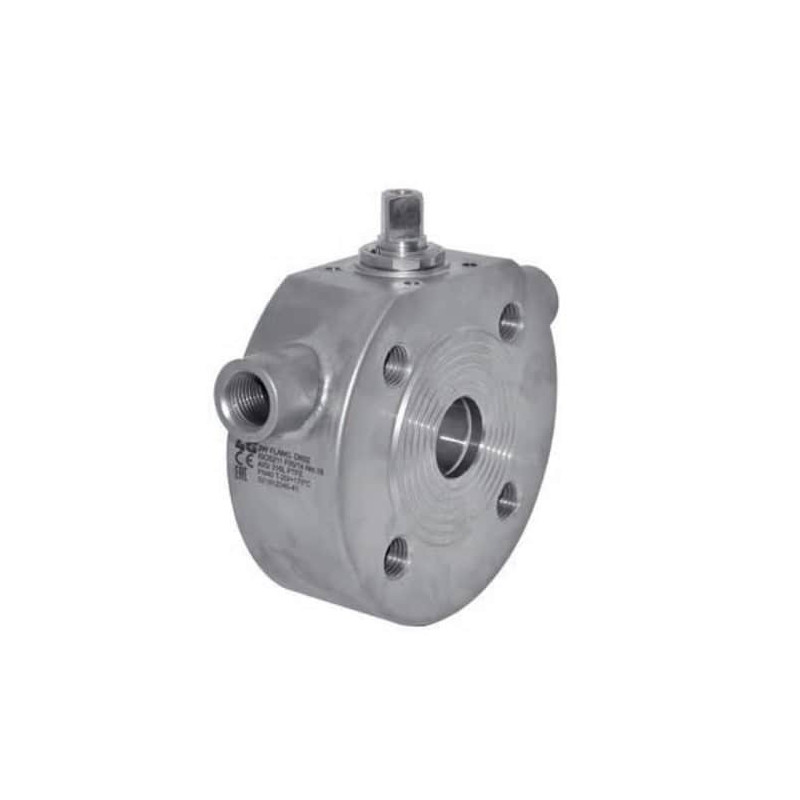

Кульовий кран 4G Ghidini 423050E з сорочкою обігріву, приєднанням фланець EN 1092-1 та виконанням: гігієнічне виконання Tenuta Integrale.
Інформація
Кран 4G Ghidini 423050E EN1092-1, сорочка обігріву, Tenuta Integrale — Кульовий кран 4G Ghidini 423050E з сорочкою обігріву, приєднанням фланець EN 1092-1 та виконанням: гігієнічне виконання Tenuta Integrale.
Сорочка обігріву застосовується для продуктів, які потрібно підтримувати в певному температурному режимі, щоб зменшити ризик застигання або загущення продукту в зоні крана.
Tenuta Integrale — гігієнічне виконання з PTFE-ущільненням, яке заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.

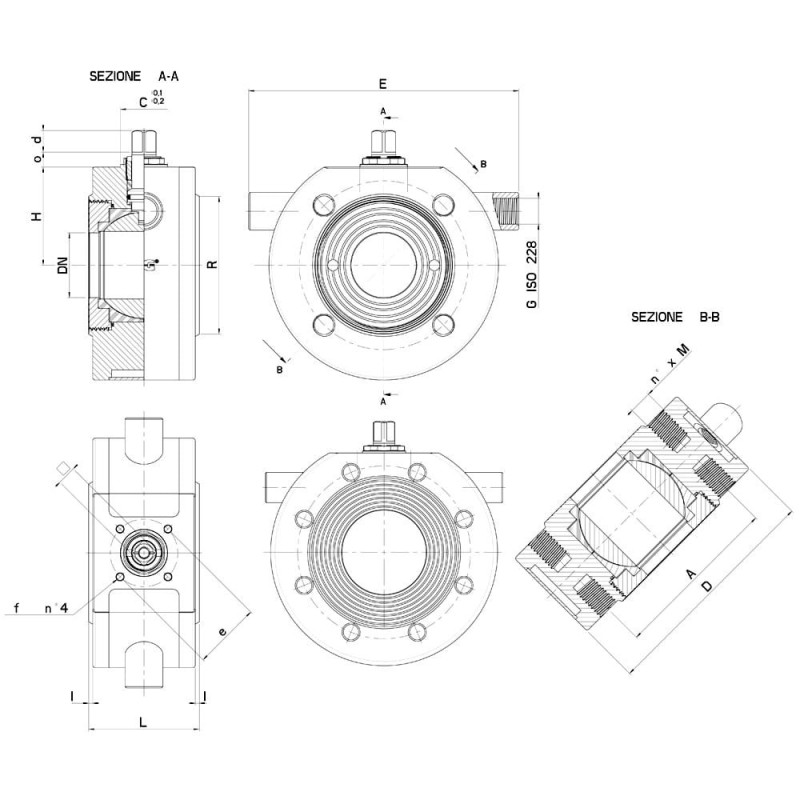

Технічні характеристики та розміри
| DN | L | H | D | I | R | E | G | A | n° x M | PN | ISO-DIN | Ø c | d | o | □ | e | f | Nm * | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| * 15 | 35 | 36 | 95 | 1,5 | 46 | 120 | 1/4" | 65 | 4 x M12 | 40 | F.03 | 25 | 10 | 7 | 9 | 36 | M.5 | 8 | - | 423050E61410 |
| * 20 | 38 | 41,75 | 105 | 1 | 58 | 128 | 3/8" | 75 | 4 x M12 | 40 | F.04 | 30 | 11 | 6,5 | 11 | 42 | M.5 | 12 | - | 423050E62010 |
| * 25 | 42 | 45,75 | 115 | 2 | 68 | 140 | 3/8" | 85 | 4 x M12 | 40 | F.04 | 30 | 11 | 6,5 | 11 | 42 | M.5 | 15 | - | 423050E62610 |
| * 32 | 54 | 60 | 140 | 2 | 78 | 176 | 1/2" | 100 | 4 x M16 | 40 | F.05 | 35 | 16 | 11 | 14 | 50 | M.6 | 18 | - | 423050E63010 |
| * 40 | 66 | 65,5 | 154 | 3 | 88 | 186 | 1/2" | 110 | 4 x M16 | 40 | F.05 | 35 | 16 | 11 | 14 | 50 | M.6 | 25 | - | 423050E63410 |
| * 50 | 82 | 72,75 | 170 | 3 | 102 | 200 | 1/2" | 125 | 4 x M16 | 40 | F.05 | 35 | 16 | 11 | 14 | 50 | M.6 | 30 | - | 423050E63810 3D |
| * 65 | 103 | 80,5 | 190 | 3 | 122 | 210 | 1/2" | 145 | 4 x M16 | 16 | F.07 | 40 | 18 | 11 | 17 | 70 | M.8 | 45 | - | 423050E64410 |
| * 65 | 103 | 80,5 | 190 | 3 | 122 | 210 | 1/2" | 145 | ** 8 x M16 | ** 40 | F.07 | 40 | 18 | 11 | 17 | 70 | M.8 | 45 | - | 423052E64410 |
| * 80 | 124 | 92 | 210 | 3 | 138 | 220 | 1/2" | 160 | 8 x M16 | 25 | F.07 | 40 | 18 | 11 | 17 | 70 | M.8 | 85 | - | 423050E64810 |
| * 100 | 152 | 112 | 220 | 3 | 160 | 232 | 1/2" | 180 | 8 x M16 | 16 | F.10 | - | 19 | 4 | 17 | 102 | M.10 | 90 | - | 423050E65410 |

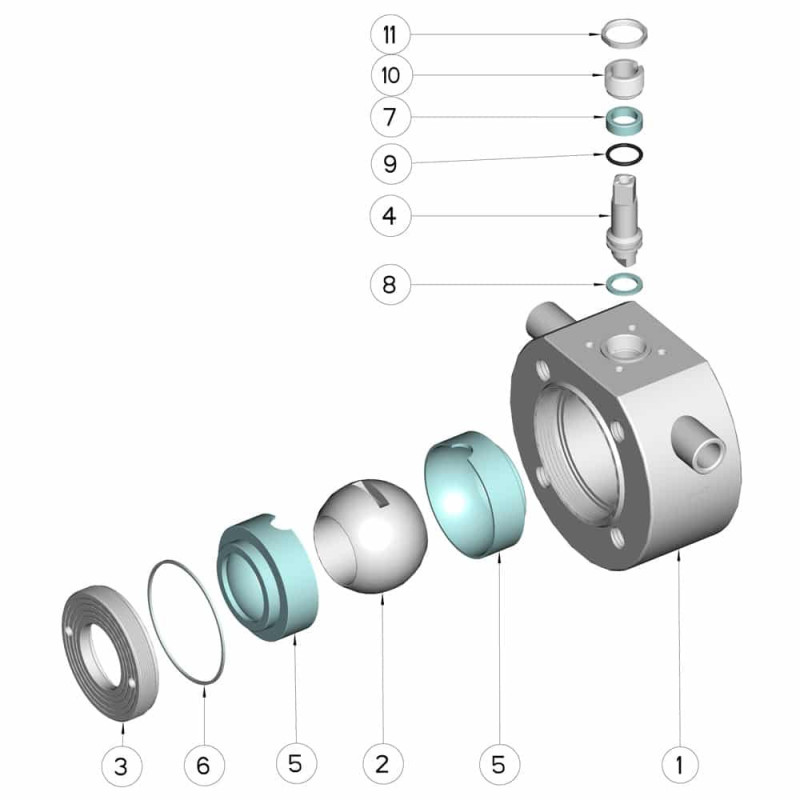

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Ghiera | 1 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizione ghiera | 1 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Controdado | 1 | AISI 303 |
