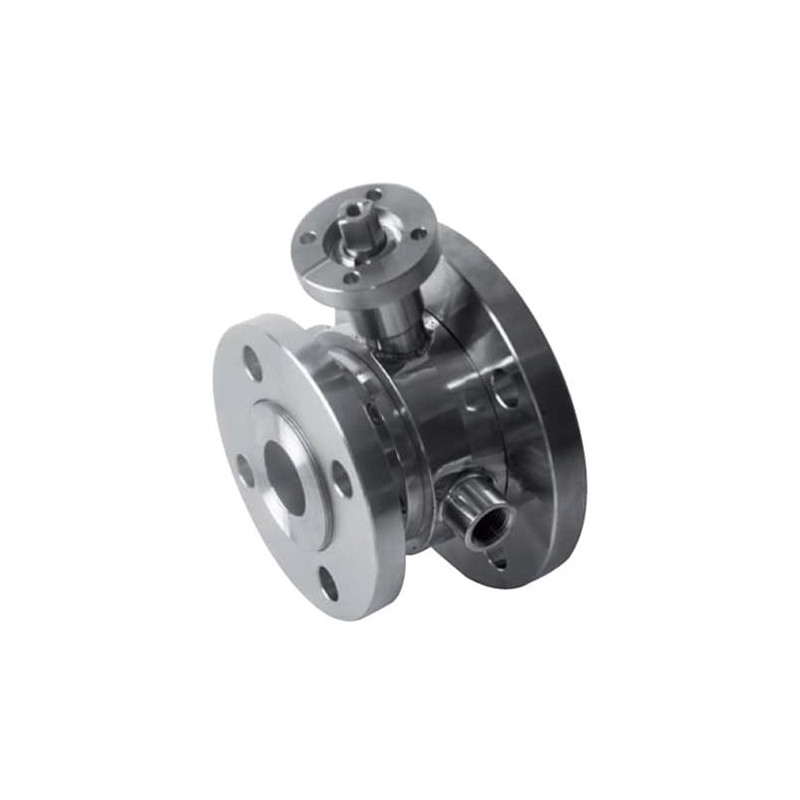

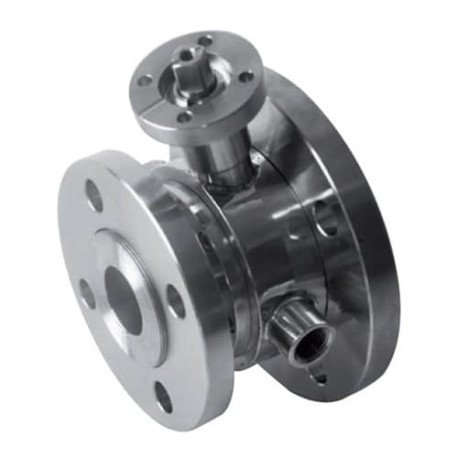

Кран 4G Ghidini 163050E, площадка ISO 5211, EN1092-1, сорочка обігріву, Tenuta Integrale

Артикул 4G-163050E

Стан: Новий товар

Кран 4G Ghidini 163050E, площадка ISO 5211, EN1092-1, сорочка обігріву, Tenuta Integrale. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Кульовий кран 4G Ghidini 163050E фланець EN 1092-1, з сорочкою обігріву, гігієнічне виконання Tenuta Integrale — Кульовий кран 4G Ghidini 163050E з сорочкою обігріву, приєднанням фланець EN 1092-1 та виконанням: гігієнічне виконання Tenuta Integrale.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Сорочка обігріву застосовується для продуктів, які потрібно підтримувати в певному температурному режимі, щоб зменшити ризик застигання або загущення продукту в зоні крана.

Tenuta Integrale — гігієнічне виконання з PTFE-ущільненням, яке заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.

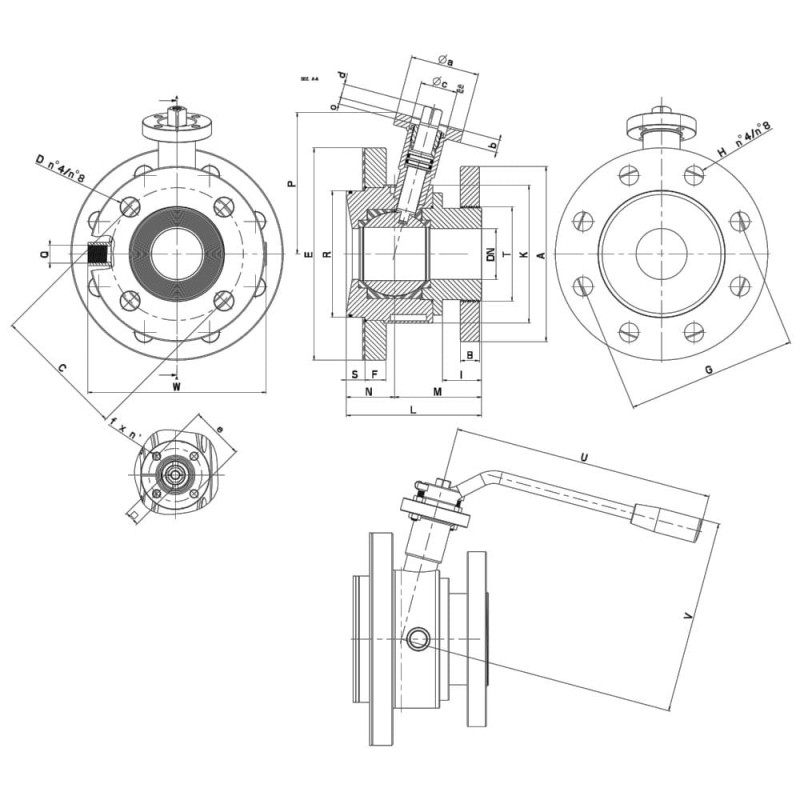

Технічні характеристики та розміри

DN	L	PN	N	M	S	F	I	B	ØD x n°	Ø E (Flangia-DN)	Ø R	Ø G	Ø H x n°	K	Ø A	Ø C	Ø T	P	ISO 5211	□	Ø a	b	Ø e	Ø c x o	d	Ø f x n°	U	V	Q (connessione camicia ISO 228 F)	W	Nm	Kg	CODICE AISI 316L
40	122	16	45	77	17	20	36	16	18x4	185 (DN65)	94	145	18 x 4	115	150	110	75	126	F05	14	65	12	50	35x6	13	7x4	245	176	3/8"	154	32	10,00	163050E63410 3D
50	127.5	16	45,5	82	17,5	20	37	18	18x4	200 (DN80)	119	160	18 x 4	130	165	125	89	132	F05	14	65	12	50	35x6	13	7x4	245	182	3/8"	168	37	12,52	163050E63810 3D
65	153	16	57	96	19,5	22	40	18	18x4	220 (DN100)	138	180	18 x 8	150	185	145	110	156	F07	17	90	12	70	55x7	15	9x4	270	215	1/2"	188	60	18,65	163050E64410 3D
80	174	16	73	101	27,5	22	40	18	18x8	250 (DN125)	165	210	18 x 8	180	200	160	120	167	F07	17	90	12	70	55x7	15	9x4	300	227	1/2"	218	75	25,60	163050E64810 3D
100	188	16	77	111	26,5	24	47	20	18x8	285 (DN150)	190	240	18 x 8	200	220	180	140	181	F07	17	90	12	70	55x5	17	9x4	325	245	1/2"	238	85	33,80	163050E65410 3D
125	250	10	100	150	330	26	60,5	22	18x8	340 (DN200)	215	295	22 x 8	240	250	210	153	205	F10	22	120	12	102	70x5	19	11x4	481	287	1/2"	279	130	57,00	163050E65810 3D

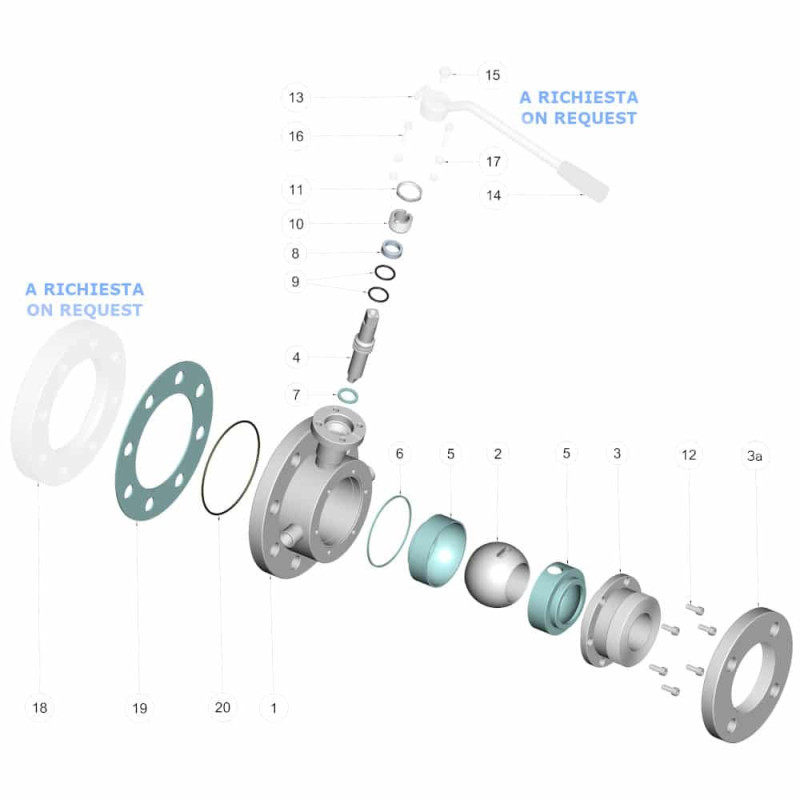

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotto	1	AISI 316L
3a	Flangia	1	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	1	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	O-Ring di tenuta perno	2	FKM (a richiesta EPDM)
10	Ghiera di registro	1	AISI 304L (303)
11	Controdado	1	AISI 303
12	Viti manicotto	6	AISI 304L
13	Leva	1	AISI 304L
14	Impugnatura	1	DUROPLASTO (PF)
15	Vite leva	1	AISI 304L
16	Viti fermoleva	2	AISI 304L
17	Dadi fermoleva	4	AISI 304L
18	Controflangia	1	AISI 316L
19	Guarnizione Flangia	1	PTFE
20	O-RIng Controflangia	1	FKM (a richiesta EPDM)

Технічний лист 4G Ghidini 4G-163050E
