Кран 4G Ghidini 133030C, площадка ISO 5211, Clamp/труба BS, сорочка обігріву, Tenuta Integrale

4G-133030C-BS

Новий товар

Кран 4G Ghidini 133030C, площадка ISO 5211, Clamp/труба BS, сорочка обігріву, Tenuta Integrale. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Додати до списку обраних товарів

Інформація

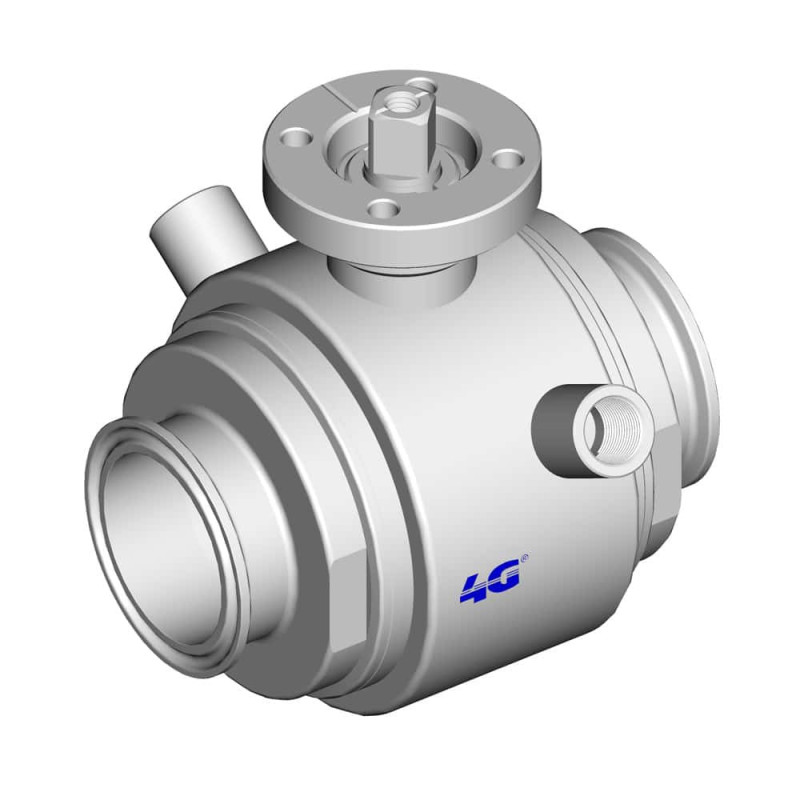

Кульовий кран 4G Ghidini 133030C Clamp / труба BS, з сорочкою обігріву, стандартне ущільнення — Кульовий кран 4G Ghidini 133030C з сорочкою обігріву, приєднанням Clamp / труба BS та виконанням: стандартне ущільнення.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Сорочка обігріву застосовується для продуктів, які потрібно підтримувати в певному температурному режимі, щоб зменшити ризик застигання або загущення продукту в зоні крана.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

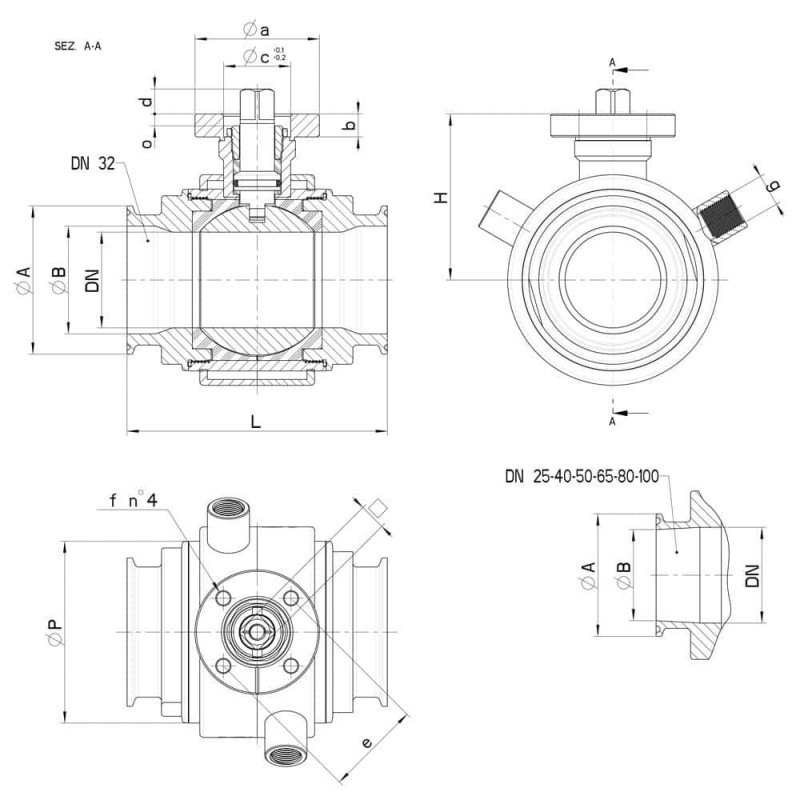

Технічні характеристики та розміри

CLAMP SERIE C DN/ODDNLØ AØ BHØPgPNKgISO-DINØ abØ c x o□defn4 VITINmCODICE AISI 316L
1"2510650,522,155551/4"64-F.0454930x31110426M5x1622133030C62610
1"2510650,522,155551/4"64-F.0565935x31413507M6x1622133030C6261F
1"1/23211250,534,859,5651/4"64-F.0454930x31110426M5x1625133030C63210
1"1/23211250,534,859,5651/4"64-F.0565935x31413507M6x1625133030C6321F
1"1/24012650,534,879,5803/8"64-F.05651235x41413507M6x2032133030C63410
1"1/24012650,534,879,5803/8"64-F.07901255x41715709M8x2032133030C6341F
2"501366447,587953/8"40-F.05651235x41413507M6x2037133030C63810
2"501366447,587953/8"40-F.07901255x41715709M8x2037133030C6381F
2"1/26515477,560,294,51131/2"40-F.07901255x41715709M8x2060133030C64410
2"1/26515477,560,294,51131/2"40-F.101201270x4221810211M10x2560133030C6441F
3"801849172,91061401/2"40-F.07901255x41715709M8x2075133030C64810
3"801849172,91061401/2"40-F.101201270x4221810211M10x2575133030C6481F
4"10019011997,381201671/2"25-F.07901255x41715709M8x2085133030C65410
4"10019011997,381201671/2"25-F.101201270x4221810211M10x2585133030C6541F

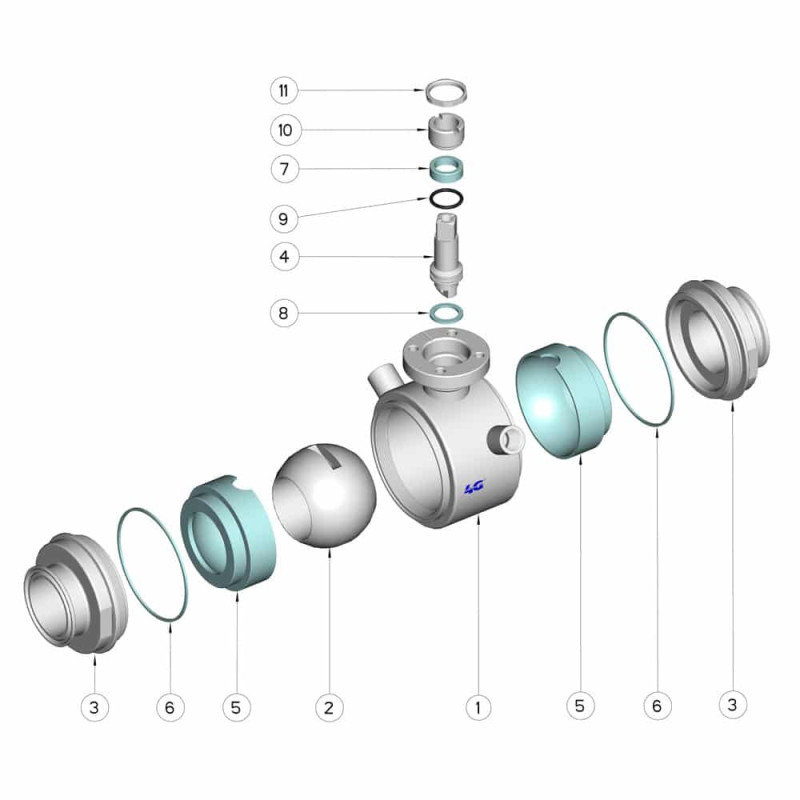

Pos.DenominazioneP.ziMat.
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotti2AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Controdado1AISI 303

Технічний лист 4G Ghidini 4G-133030C-BS
