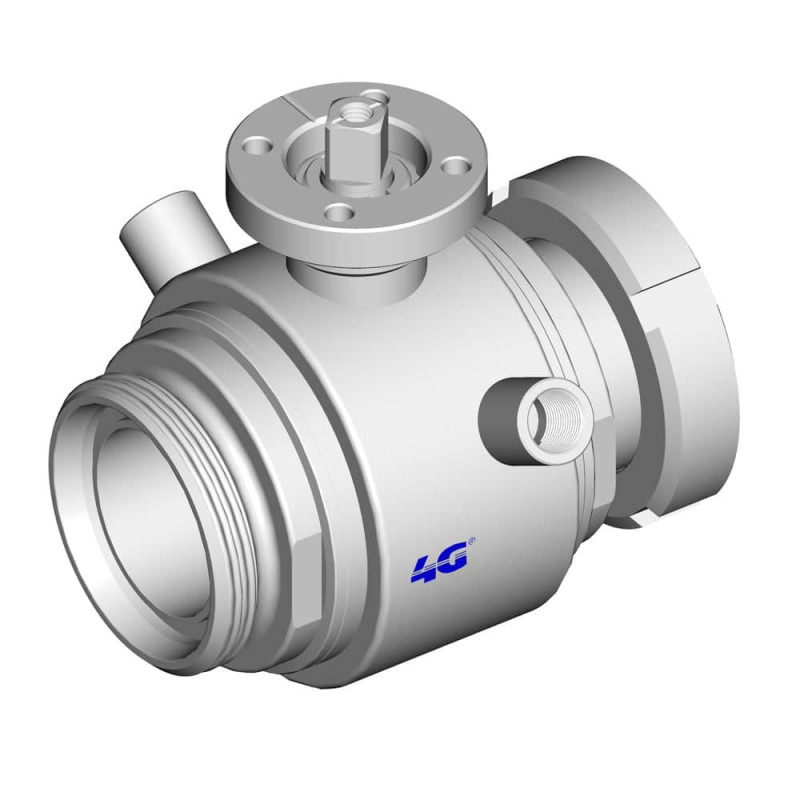

Кран 4G Ghidini 133026C, площадка ISO 5211, DIN 11851 F/M, сорочка обігріву, Tenuta Integrale

Артикул 4G-133026C

Стан: Новий товар

Кран 4G Ghidini 133026C, площадка ISO 5211, DIN 11851 F/M, сорочка обігріву, Tenuta Integrale. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Кульовий кран 4G Ghidini 133026C DIN 11851 F/M, з сорочкою обігріву, гігієнічне виконання Tenuta Integrale — Кульовий кран 4G Ghidini 133026C з сорочкою обігріву, приєднанням DIN 11851 F/M та виконанням: гігієнічне виконання Tenuta Integrale.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Сорочка обігріву застосовується для продуктів, які потрібно підтримувати в певному температурному режимі, щоб зменшити ризик застигання або загущення продукту в зоні крана.

Tenuta Integrale — гігієнічне виконання з PTFE-ущільненням, яке заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.

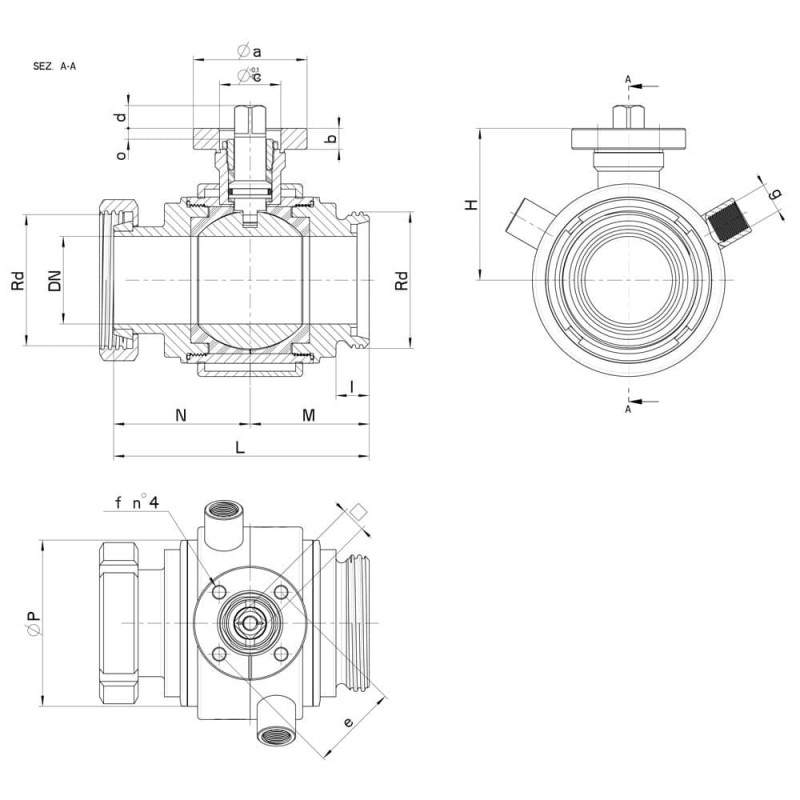

Технічні характеристики та розміри

DN	Rd	L	M	N	I	H	ØP	g	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n4 viti	Nm	CODICE AISI 316L
25	52 x 1/6"	115	53	62	14	55	55	1/4"	64	-	F.04	54	9	30x3	11	10	42	6	M5x16	22	133026C62610
25	52 x 1/6"	115	53	62	14	55	55	1/4"	64	-	F.05	65	9	35x3	14	13	50	7	M6x16	22	133026C6261F
32	58 x 1/6"	121	56	65	14	59,5	65	1/4"	64	-	F.04	54	9	30x3	11	10	42	6	M5x16	25	133026C63010
32	58 x 1/6"	121	56	65	14	59,5	65	1/4"	64	-	F.05	65	9	35x3	14	13	50	7	M6x16	25	133026C6301F
40	65 x 1/6"	135	63	72	14	79,5	80	3/8"	64	-	F.05	65	12	35X4	14	13	50	7	M6X20	32	133026C63410
40	65 x 1/6"	135	63	72	14	79,5	80	3/8"	64	-	F.07	90	12	55x4	17	15	70	9	M8x20	32	133026C6341F
50	78 x 1/6"	146	68	78	14	87	95	3/8"	40	-	F.05	65	12	35X4	14	13	50	7	M6x20	37	133026C63810
50	78 x 1/6"	146	68	78	14	87	95	3/8"	40	-	F.07	90	12	55x4	17	15	70	9	M8x20	37	133026C6381F
65	95 x 1/6"	163	77	86	16	94,5	113	1/2"	40	-	F.07	90	12	55x4	17	15	70	9	M8x20	60	133026C64410
65	95 x 1/6"	163	77	86	16	94,5	113	1/2"	40	-	F.10	120	12	70x4	22	18	102	11	M10x25	60	133026C6441F
80	110 x 1/4"	189	92	97	20	106	140	1/2"	40	-	F.07	90	12	55x4	17	15	70	9	M8x20	75	133026C64810
80	110 x 1/4"	189	92	97	20	106	140	1/2"	40	-	F.10	120	12	70x4	22	18	102	11	M10x25	75	133026C6481F
100	130 x 1/4"	198	95	103	20	120	167	1/2"	25	-	F.07	90	12	55x4	17	15	70	9	M8x20	85	133026C65410
100	130 x 1/4"	198	95	103	20	120	167	1/2"	25	-	F.10	120	12	70x4	22	18	102	11	M10x25	85	133026C6541F

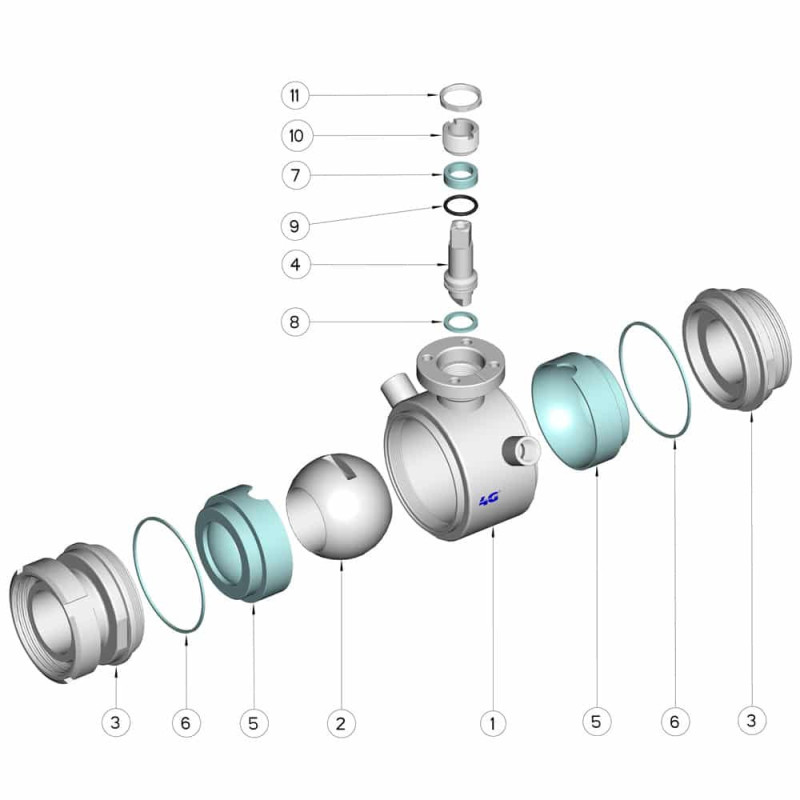

POSIZIONE	DENOMINAZIONE	PEZZI	MATERIALE
1	Corpo	1	AISI (304L) 316L
2	Sfera	1	AISI (304L) 316L
3	Manicotti	2	AISI (304L) 316L
4	Perno	1	AISI (304L) 316L
5	Guarnizioni sfera	2	PTFE Vergine Modificato
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 304L (303)
11	Controdado	1	AISI 303

Технічний лист 4G Ghidini 4G-133026C
