Кран 4G Ghidini 133025C, площадка ISO 5211, DIN 11851 F/F, сорочка обігріву, Tenuta Integrale
4G-133025C
Новий товар
Інформація

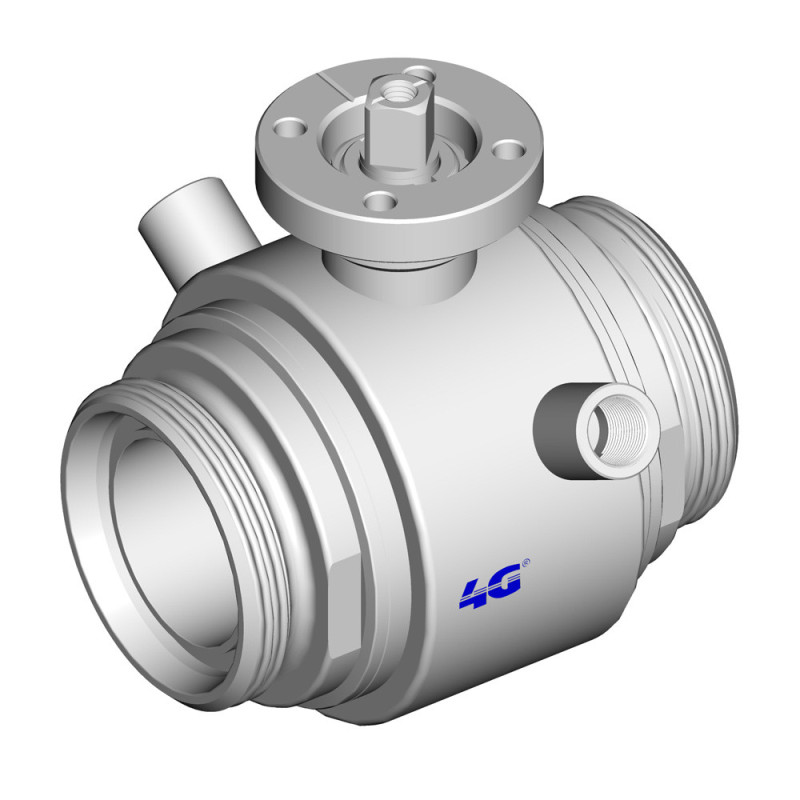

Кульовий кран 4G Ghidini 133025C DIN 11851 F/F, з сорочкою обігріву, гігієнічне виконання Tenuta Integrale — Кульовий кран 4G Ghidini 133025C з сорочкою обігріву, приєднанням DIN 11851 F/F та виконанням: гігієнічне виконання Tenuta Integrale.
Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.
Сорочка обігріву застосовується для продуктів, які потрібно підтримувати в певному температурному режимі, щоб зменшити ризик застигання або загущення продукту в зоні крана.
Tenuta Integrale — гігієнічне виконання з PTFE-ущільненням, яке заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.

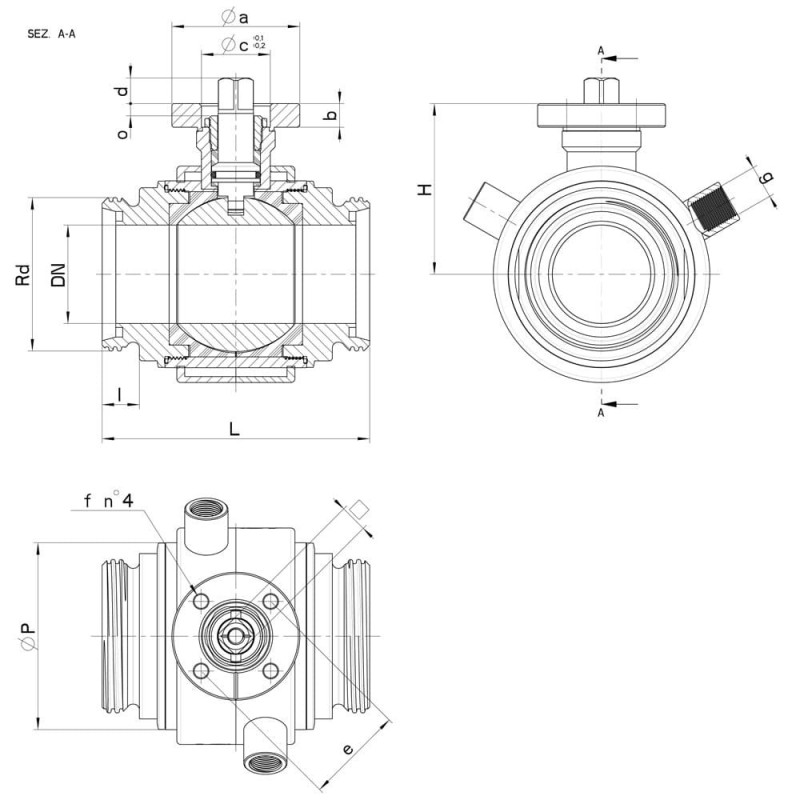

Технічні характеристики та розміри
| DN | Rd | L | I | H | ØP | g | PN | Kg | ISO-DIN | Ø a | b | Ø c x o | □ | d | e | f | n°4 VITI | Nm | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 52 x 1/6" | 106 | 14 | 55 | 55 | 1/4" | 64 | - | F.04 | 54 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 22 | 133025C62610 |
| 25 | 52 x 1/6" | 106 | 14 | 55 | 55 | 1/4" | 64 | - | F.05 | 65 | 9 | 35x3 | 14 | 13 | 50 | 7 | M6x16 | 22 | 133025C6261F |
| 32 | 58 x 1/6" | 112 | 14 | 59,5 | 65 | 1/4" | 64 | - | F.04 | 54 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 25 | 133025C63010 |
| 32 | 58 x 1/6" | 112 | 14 | 59,5 | 65 | 1/4" | 64 | - | F.05 | 65 | 9 | 35x3 | 14 | 13 | 50 | 7 | M6x16 | 25 | 133025C6301F |
| 40 | 65 x 1/6" | 126 | 14 | 79,5 | 80 | 3/8" | 64 | - | F.05 | 65 | 12 | 35X6 | 14 | 13 | 50 | 7 | M6X20 | 32 | 133025C63410 |
| 40 | 65 x 1/6" | 126 | 14 | 79,5 | 80 | 3/8" | 64 | - | F.07 | 90 | 12 | 55x6 | 17 | 14 | 70 | 9 | M8x22 | 32 | 133025C6341F 3D |
| 50 | 78 x 1/6" | 136 | 14 | 87 | 95 | 3/8" | 40 | 4,80 | F.05 | 65 | 12 | 35X6 | 14 | 13 | 50 | 7 | M6x20 | 37 | 133025C63810 |
| 50 | 78 x 1/6" | 136 | 14 | 87 | 95 | 3/8" | 40 | 5,10 | F.07 | 90 | 12 | 55x6 | 17 | 14 | 70 | 9 | M8x22 | 37 | 133025C6381F 3D |
| 65 | 95 x 1/6" | 154 | 16 | 94,5 | 113 | 1/2" | 40 | - | F.07 | 90 | 12 | 55x7 | 17 | 15 | 70 | 9 | M8x22 | 60 | 133025C64410 3D |
| 65 | 95 x 1/6" | 154 | 16 | 94,5 | 113 | 1/2" | 40 | - | F.10 | 120 | 12 | 70x7 | 22 | 18 | 102 | 11 | M10x25 | 60 | 133025C6441F |
| 80 | 110 x 1/4" | 184 | 27 | 106 | 140 | 1/2" | 40 | - | F.07 | 90 | 12 | 55x7 | 17 | 15 | 70 | 9 | M8x20 | 75 | 133025C64810 |
| 80 | 110 x 1/4" | 184 | 27 | 106 | 140 | 1/2" | 40 | - | F.10 | 120 | 12 | 70x7 | 22 | 19 | 102 | 11 | M10x25 | 75 | 133025C6481F 3D |
| 100 | 130 x 1/4" | 190 | 27 | 120 | 167 | 1/2" | 25 | - | F.07 | 90 | 12 | 55x5 | 17 | 15 | 70 | 9 | M8x20 | 85 | 133025C65410 |
| 100 | 130 x 1/4" | 190 | 27 | 120 | 167 | 1/2" | 25 | - | F.10 | 120 | 12 | 70x5 | 22 | 18 | 102 | 11 | M10x25 | 85 | 133025C6541F 3D |
| Reduced 100 | 160 x 1/4" | 202 | 33 | 120 | 167 | 1/2" | 25 | - | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 85 | 133025C65510 |
| Reduced 100 | 160 x 1/4" | 202 | 33 | 120 | 167 | 1/2" | 25 | - | F.10 | 120 | 12 | 70x4 | 22 | 18 | 102 | 11 | M10x25 | 85 | 133025C6551F 3D |

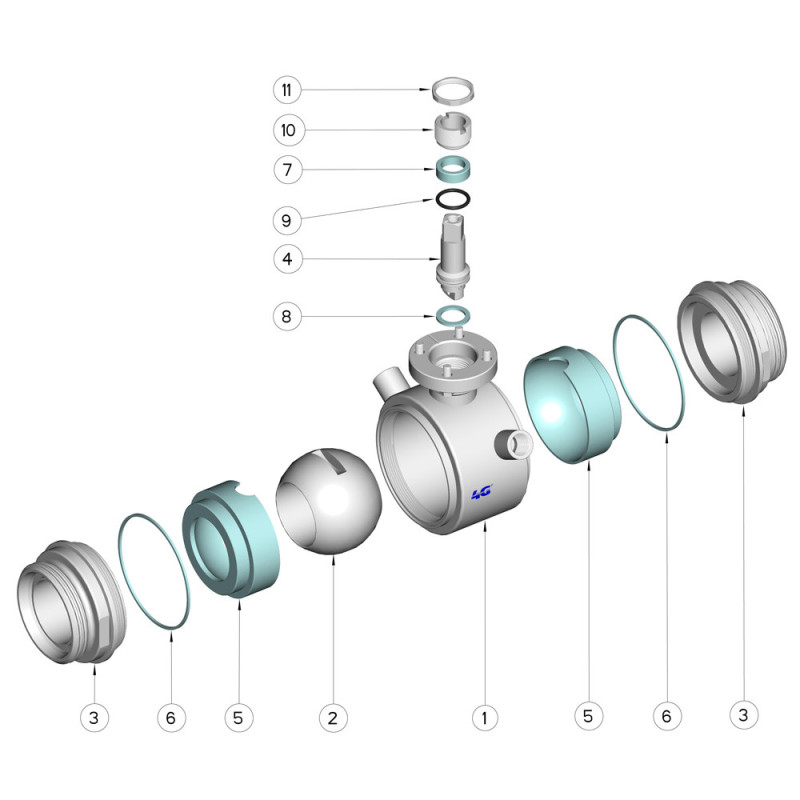

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Controdado | 1 | AISI 303 |
