Кран 4G Ghidini 130150C EN1092-1, сорочка обігріву, Tenuta Integrale
4G-130150C
Новий товар

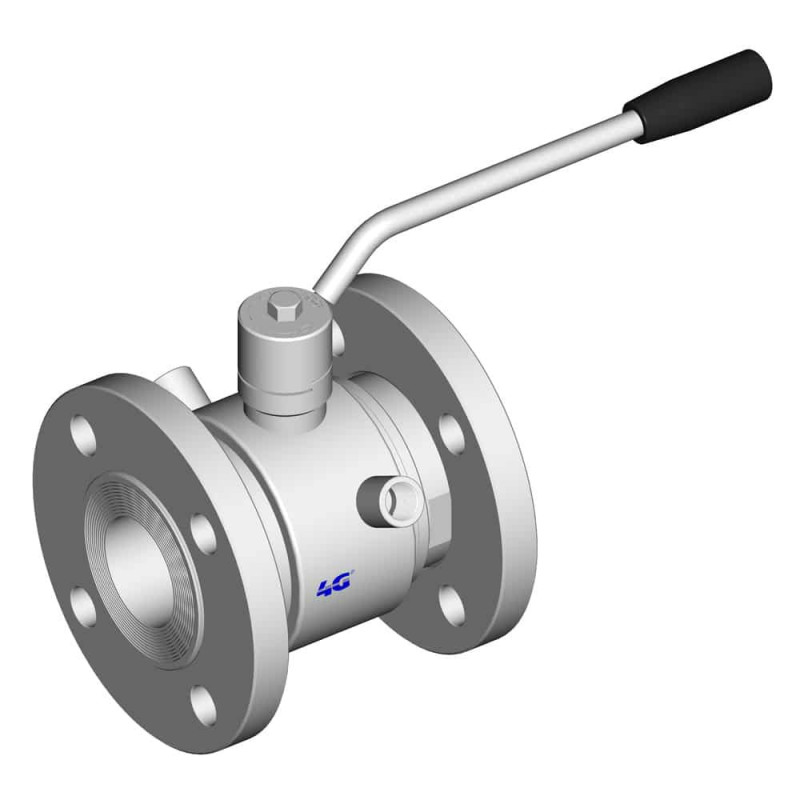

Кульовий кран 4G Ghidini 130150C з сорочкою обігріву, приєднанням фланець EN 1092-1 та виконанням: гігієнічне виконання Tenuta Integrale.
Інформація
Кран 4G Ghidini 130150C EN1092-1, сорочка обігріву, Tenuta Integrale — Кульовий кран 4G Ghidini 130150C з сорочкою обігріву, приєднанням фланець EN 1092-1 та виконанням: гігієнічне виконання Tenuta Integrale.
Сорочка обігріву застосовується для продуктів, які потрібно підтримувати в певному температурному режимі, щоб зменшити ризик застигання або загущення продукту в зоні крана.
Tenuta Integrale — гігієнічне виконання з PTFE-ущільненням, яке заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.

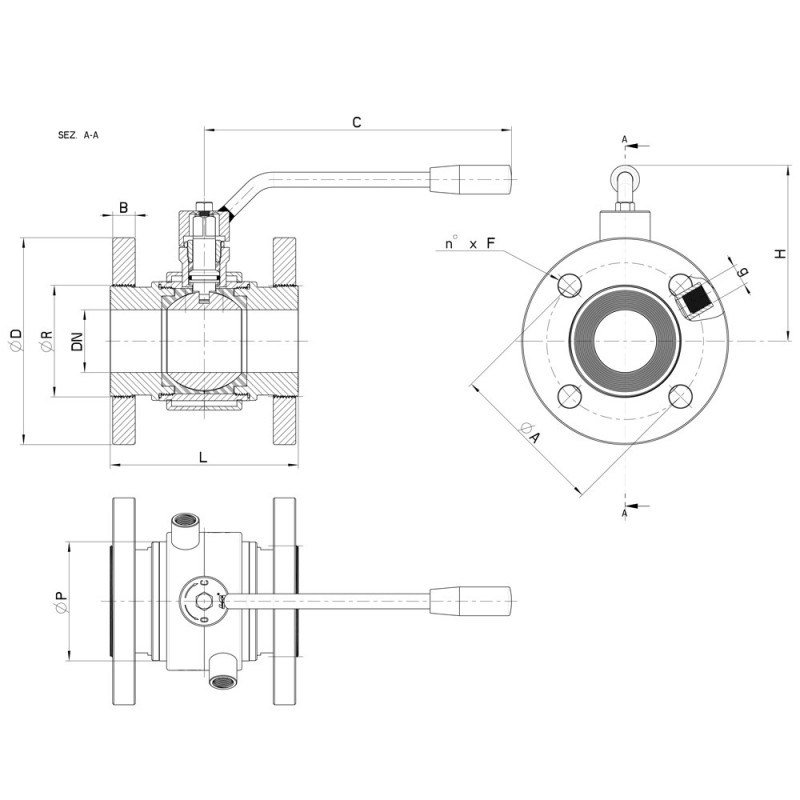

Технічні характеристики та розміри
| DN | L | C | H | Ø P | Ø D | B | Ø R | A | n° x F | g | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 125 | 170 | 95 | 55 | 115 | 14 | 51 | 85 | 4x14 | 1/4" | 40 | 3,73 | 130150C62610 3D |
| 32 | 130 | 170 | 100 | 65 | 140 | 16 | 63 | 100 | 4x18 | 1/4" | 40 | 5,56 | 130150C63010 3D |
| 40 | 140 | 245 | 131 | 80 | 148 | 16 | 75 | 110 | 4x18 | 3/8" | 40 | 7,51 | 130150C63410 3D |
| 50 | 150 | 245 | 138 | 95 | 165 | 18 | 89 | 125 | 4x18 | 3/8" | 40 | 10,09 | 130150C63810 3D |
| 65 | 170 | 270 | 159 | 113 | 185 | 18 | 110 | 145 | 4x18 | 1/2" | 16 | 14,24 | 130150C64410 3D |
| 65 | 170 | 270 | 159 | 113 | 185 | 20 | 110 | 145 | 8x18 | 1/2" | 40 | 14,44 | 130152C64410 3D |
| 80 | 180 | 300 | 170 | 140 | 200 | 18 | 120 | 160 | 8x18 | 1/2" | 16 | 18,79 | 130150C64810 3D |
| 80 | 180 | 300 | 170 | 140 | 200 | 22 | 120 | 160 | 8x18 | 1/2" | 40 | 19,94 | 130152C64810 3D |
| 100 | 190 | 330 | 190 | 167 | 220 | 20 | 140 | 180 | 8x18 | 1/2" | 16 | 25,17 | 130150C65410 3D |
| 100 | 190 | 330 | 190 | 167 | 235 | 24 | 140 | 190 | 8x22 | 1/2" | 25 | 28,11 | 130152C65410 3D |
| 125 Reduced 100 | 200 | 330 | 190 | 167 | 250 | 22 | 153 | 210 | 8x18 | 1/2" | 16 | 30,02 | 130150C65510 3D |

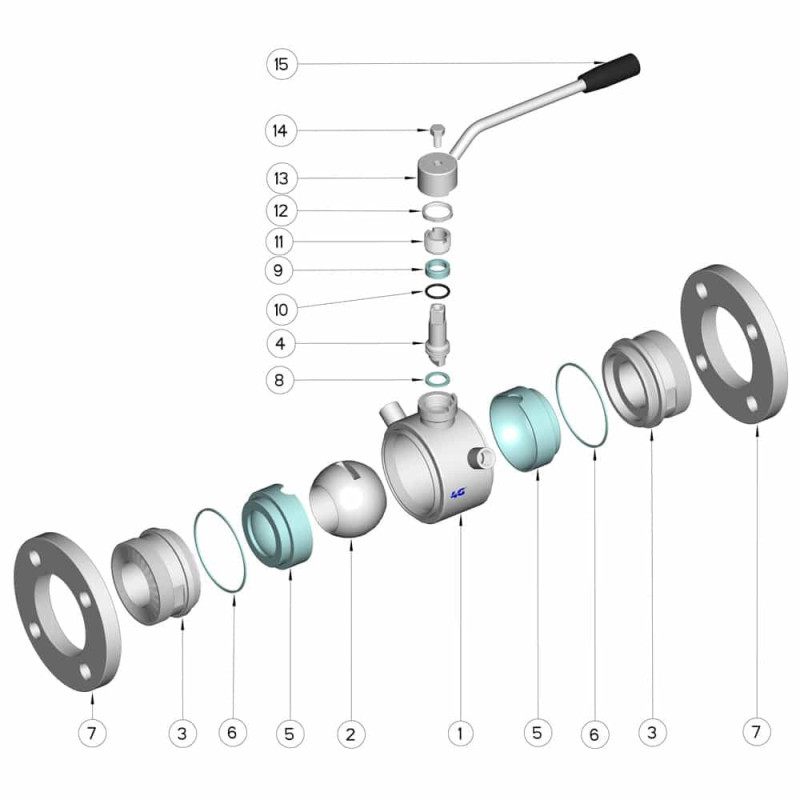

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 304L - 316L |
| 2 | Sfera | 1 | AISI 304L - 316L |
| 3 | Manicotti | 2 | AISI 304L - 316L |
| 4 | Perno | 1 | AISI 304L - 316L |
| 5 | Guarnizioni sfera | 2 | PTFE Vergine Modificato |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Flange | 2 | AISI 304L - 316L |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | Guarnizione perno | 1 | PTFE |
| 10 | OR di tenuta perno | 1 | FKM |
| 11 | Ghiera di registro | 1 | AISI 304L (303) |
| 12 | Controdado | 1 | AISI 304L |
| 13 | Leva | 1 | AISI 304L |
| 14 | Vite | 1 | AISI 304L |
| 15 | Impugnatura | 1 | DUROPLAST (PF) |
