Кран 4G Ghidini 103050C, площадка ISO 5211, EN1092-1, сорочка обігріву, Tenuta Standard
4G-103050C
Новий товар
Інформація

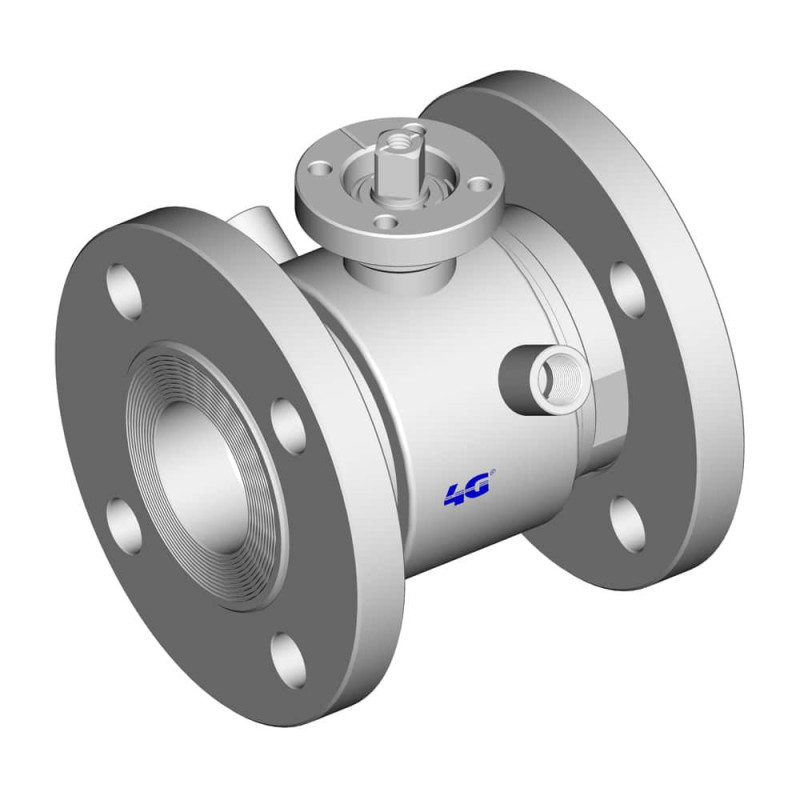

Кульовий кран 4G Ghidini 103050C фланець EN 1092-1, з сорочкою обігріву, стандартне ущільнення — Кульовий кран 4G Ghidini 103050C з сорочкою обігріву, приєднанням фланець EN 1092-1 та виконанням: стандартне ущільнення.
Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.
Сорочка обігріву застосовується для продуктів, які потрібно підтримувати в певному температурному режимі, щоб зменшити ризик застигання або загущення продукту в зоні крана.
Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.
Технічні характеристики та розміри

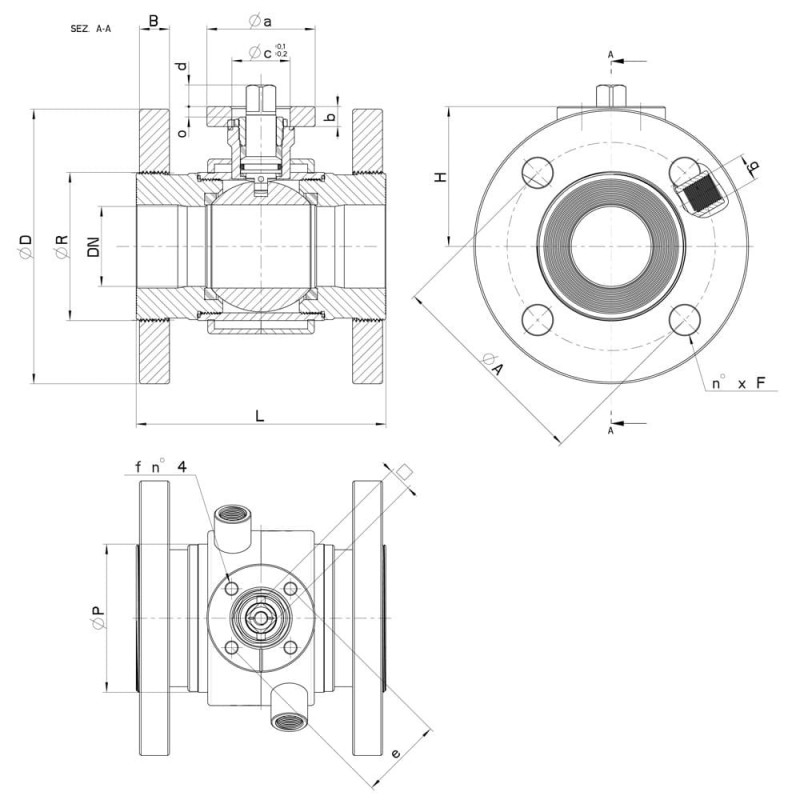

| DN | DN | L | H | Ø P | D | B | R | A | n° x F | g | PN | Kg | ISO-DIN | Ø a | b | Ø c x o | □ | d | e | f | n° 4 viti | Nm | COD. AISI 304L | COD. AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 * | 25 * | 125 | 51.5 | 52 | 115 | 14 | 51 | 85 | 4 x 14 | 1/4" | 40 | 3,64 | F.04 | 55 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 15 | - | 103050C62610 3D |
| 25 * | 25 * | 125 | 51.5 | 52 | 115 | 14 | 51 | 85 | 4 x 14 | 1/4" | 40 | 3,69 | F.05 | 65 | 9 | 35x3 | 14 | 13 | 50 | 7 | M6x16 | 15 | - | 103050C6261F 3D |
| 32 * | 32 * | 130 | 56.5 | 60 | 140 | 16 | 63 | 100 | 4 x 18 | 1/4" | 40 | 5,35 | F.04 | 55 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 18 | - | 103050C63010 3D |
| 32 * | 32 * | 130 | 56.5 | 60 | 140 | 16 | 63 | 100 | 4 x 18 | 1/4" | 40 | 5,43 | F.05 | 65 | 9 | 35x3 | 14 | 13 | 50 | 7 | M6X16 | 18 | - | 103050C6301F 3D |
| 40 | 40 | 140 | 76 | 73 | 148 | 16 | 75 | 110 | 4 x 18 | 3/8" | 40 | 6,95 | F.05 | 65 | 12 | 35x6 | 14 | 13 | 50 | 7 | M6x20 | 25 | - | 103050C63410 3D |
| 40 | 40 | 140 | 76 | 73 | 148 | 16 | 75 | 110 | 4 x 18 | 3/8" | 40 | 7,16 | F.07 | 90 | 12 | 55x6 | 17 | 14 | 70 | 9 | M8x22 | 25 | - | 103050C6341F 3D |
| 50 | 50 | 150 | 84 | 89 | 165 | 18 | 89 | 125 | 4 x 18 | 3/8" | 40 | 9,67 | F.05 | 65 | 12 | 35x6 | 14 | 13 | 50 | 7 | M6x20 | 30 | - | 103050C63810 3D |
| 50 | 50 | 150 | 84 | 89 | 165 | 18 | 89 | 125 | 4 x 18 | 3/8" | 40 | 9,88 | F.07 | 90 | 12 | 55x6 | 17 | 14 | 70 | 9 | M8x22 | 30 | - | 103050C6381F 3D |
| 65 | 65 | 170 | 94.5 | 113 | 185 | 18 | 110 | 145 | 4 x 18 | 1/2" | 16 | 14,16 | F.07 | 90 | 12 | 55x7 | 17 | 15 | 70 | 9 | M8x22 | 45 | - | 103050C64410 3D |
| 65 | 65 | 170 | 94.5 | 113 | 185 | 18 | 110 | 145 | 4 x 18 | 1/2" | 16 | 14,41 | F.10 | 120 | 12 | 70x7 | 22 | 19 | 102 | 11 | M10x25 | 45 | - | 103050C6441F 3D |
| 65 | 65 | 170 | 94.5 | 113 | 185 | 20 | 110 | 145 | 8 x 18 | 1/2" | 40 | 14,18 | F.07 | 90 | 12 | 55x7 | 17 | 15 | 70 | 9 | M8x22 | 45 | - | 103052C64410 3D |
| 65 | 65 | 170 | 94.5 | 113 | 185 | 20 | 110 | 145 | 8 x 18 | 1/2" | 40 | 14,61 | F.10 | 120 | 12 | 70x7 | 22 | 19 | 102 | 11 | M10x25 | 45 | - | 103052C6441F 3D |
| 80 | 80 | 180 | 106 | 136 | 200 | 18 | 120 | 160 | 8 x 18 | 1/2" | 16 | 17,66 | F.07 | 90 | 12 | 55x7 | 17 | 15 | 70 | 9 | M8x22 | 70 | - | 103050C64810 3D |
| 80 | 80 | 180 | 106 | 136 | 200 | 18 | 120 | 160 | 8 x 18 | 1/2" | 16 | 18,06 | F.10 | 120 | 12 | 70x7 | 22 | 19 | 102 | 11 | M10x25 | 70 | - | 103050C6481F 3D |
| 80 | 80 | 180 | 106 | 136 | 200 | 22 | 120 | 160 | 8 x 18 | 1/2" | 40 | 18,81 | F.07 | 90 | 12 | 55x7 | 17 | 15 | 70 | 9 | M8x22 | 70 | 103052C44810 | 103052C64810 3D |
| 80 | 80 | 180 | 106 | 136 | 200 | 22 | 120 | 160 | 8 x 18 | 1/2" | 40 | 19,22 | F.10 | 120 | 12 | 70x7 | 22 | 19 | 102 | 11 | M10x25 | 70 | 103052C4481F | 103052C6481F 3D |
| 100 | 100 | 190 | 120 | 167 | 220 | 20 | 140 | 180 | 8 x 18 | 1/2" | 16 | 24,25 | F.07 | 90 | 12 | 55x5 | 17 | 15 | 70 | 9 | M8x22 | 80 | 103050C45410 | 103050C65410 3D |
| 100 | 100 | 190 | 120 | 167 | 220 | 20 | 140 | 180 | 8 x 18 | 1/2" | 16 | 24,70 | F.10 | 120 | 12 | 70x5 | 22 | 18 | 102 | 11 | M10x25 | 80 | 103050C4541F | 103050C6541F 3D |
| 100 | 100 | 190 | 120 | 167 | 235 | 24 | 140 | 190 | 8 x 22 | 1/2" | 25 | 27,19 | F.07 | 90 | 12 | 55x5 | 17 | 15 | 70 | 9 | M8x22 | 80 | 103052C45410 | 103052C65410 3D |
| 100 | 100 | 190 | 120 | 167 | 235 | 24 | 140 | 190 | 8 x 22 | 1/2" | 25 | 27,64 | F.10 | 120 | 12 | 70x5 | 22 | 18 | 102 | 11 | M10x25 | 80 | 103052C4541F | 103052C6541F 3D |
| 125 (Reduced) | 100 | 200 | 120 | 167 | 250 | 22 | 153 | 210 | 8 x 18 | 1/2" | 16 | 29,10 | F.07 | 90 | 12 | 55x5 | 17 | 15 | 70 | 9 | M8x22 | 80 | 103050C45510 | 103050C65510 3D |
| 125 (Reduced) | 100 | 200 | 120 | 167 | 250 | 22 | 153 | 210 | 8 x 18 | 1/2" | 16 | 29,54 | F.10 | 120 | 12 | 70x5 | 22 | 18 | 102 | 11 | M10x25 | 80 | 103050C4551F | 103050C6551F 3D |

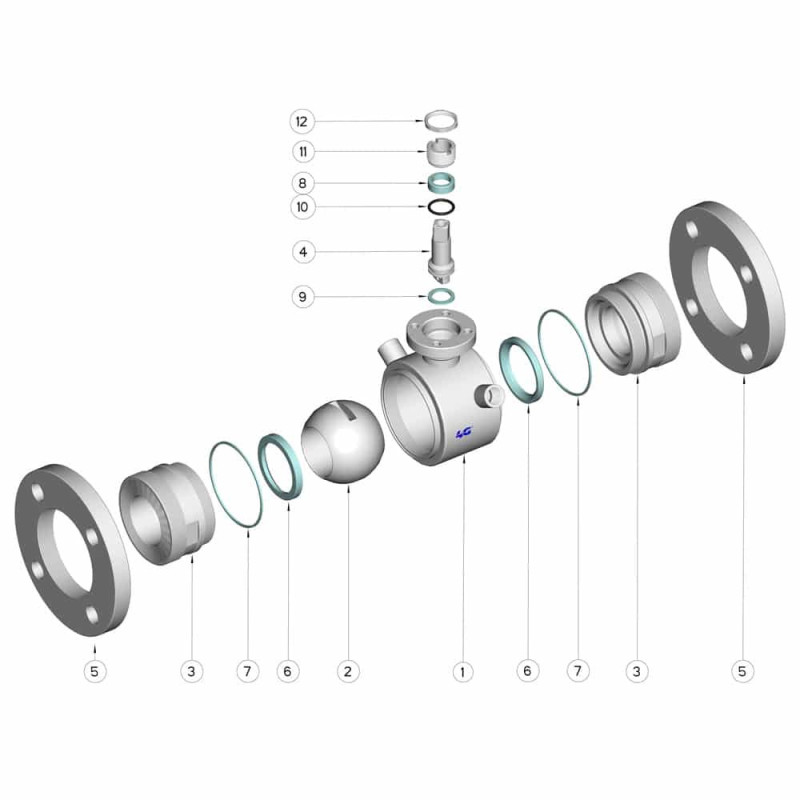

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Flange | 2 | AISI (304L) 316L |
| 6 | Guarnizioni sfera | 2 | PTFE Vergine Modificato |
| 7 | Guarnizioni manicotti | 2 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | Guarnizione perno | 1 | PTFE |
| 10 | OR di tenuta perno | 1 | FKM |
| 11 | Ghiera di registro | 1 | AISI 304L (303) |
| 12 | Controdado | 1 | AISI 303 |
