Кран 4G Ghidini 103026C, площадка ISO 5211, DIN 11851 F/M, сорочка обігріву, Tenuta Standard
4G-103026C
Новий товар
Інформація

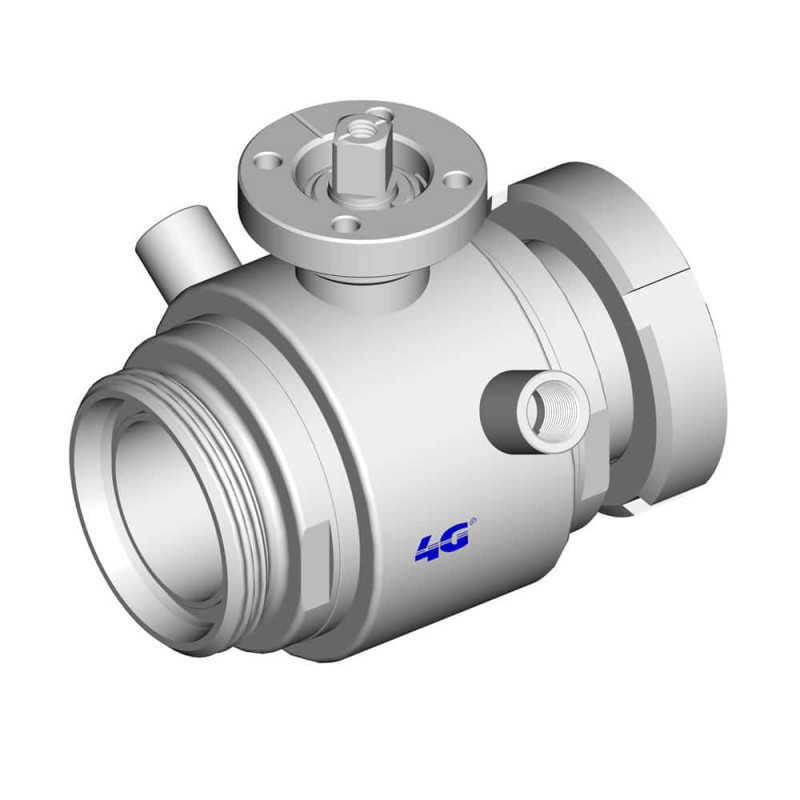

Кульовий кран 4G Ghidini 103026C DIN 11851 F/M, з сорочкою обігріву, стандартне ущільнення — Кульовий кран 4G Ghidini 103026C з сорочкою обігріву, приєднанням DIN 11851 F/M та виконанням: стандартне ущільнення.
Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.
Сорочка обігріву застосовується для продуктів, які потрібно підтримувати в певному температурному режимі, щоб зменшити ризик застигання або загущення продукту в зоні крана.
Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

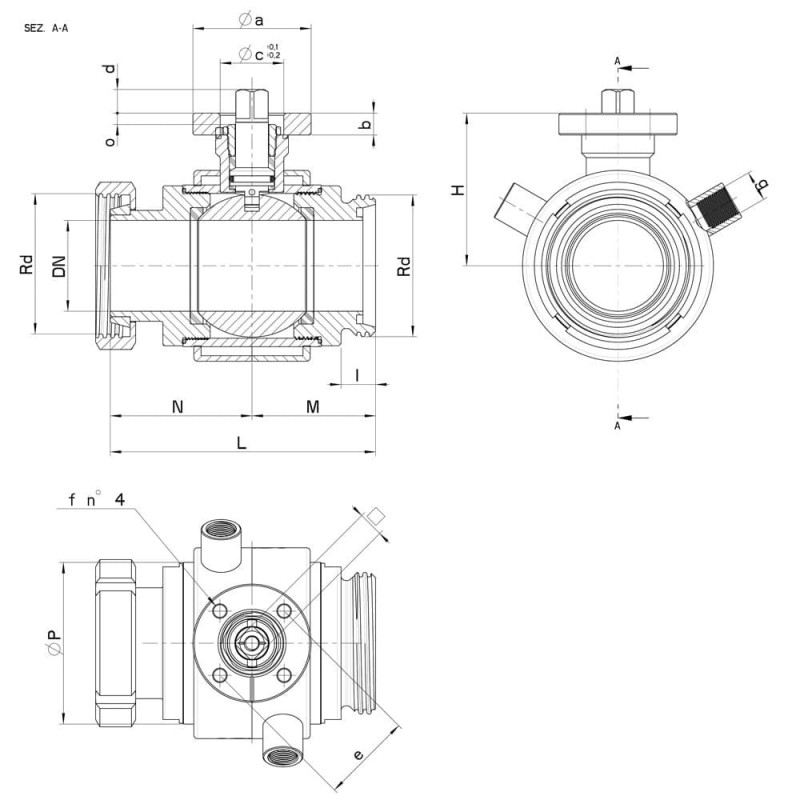

Технічні характеристики та розміри
| DN | Rd | L | M | N | I | H | Ø P | g | PN | Kg | ISO-DIN | Ø a | b | Ø c x o | □ | d | e | f | n°4 viti | Nm | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 52 x 1/6" | 115 | 53 | 62 | 14 | 51,5 | 52 | 1/4" | 64 | - | F.04 | 55 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 15 | - | 103026C62610 3D |
| 25 | 52 x 1/6" | 115 | 53 | 62 | 14 | 51,5 | 52 | 1/4" | 64 | - | F.05 | 65 | 9 | 35x3 | 14 | 13 | 50 | 7 | M6x16 | 15 | - | 103026C6261F 3D |
| 32 | 58 x 1/6" | 121 | 56 | 65 | 14 | 56,5 | 60 | 1/4" | 64 | - | F.04 | 55 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 18 | - | 103026C63010 3D |
| 32 | 58 x 1/6" | 121 | 56 | 65 | 14 | 56,5 | 60 | 1/4" | 64 | - | F.05 | 65 | 9 | 35x3 | 14 | 13 | 50 | 7 | M6x16 | 18 | - | 103026C6301F 3D |
| 40 | 65 x 1/6" | 135 | 63 | 72 | 14 | 76 | 73 | 3/8" | 64 | - | F.05 | 65 | 12 | 35X6 | 14 | 13 | 50 | 7 | M6X20 | 25 | - | 103026C63410 3D |
| 40 | 65 x 1/6" | 135 | 63 | 72 | 14 | 76 | 73 | 3/8" | 64 | - | F.07 | 90 | 12 | 55x6 | 17 | 14 | 70 | 9 | M8x22 | 25 | - | 103026C6341F 3D |
| 50 | 78 x 1/6" | 146 | 68 | 78 | 14 | 84 | 89 | 3/8" | 40 | 4,84 | F.05 | 65 | 12 | 35x6 | 14 | 13 | 50 | 7 | M6x20 | 30 | - | 103026C63810 3D |
| 50 | 78 x 1/6" | 146 | 68 | 78 | 14 | 84 | 89 | 3/8" | 40 | 4,94 | F.07 | 90 | 12 | 55x6 | 17 | 14 | 70 | 9 | M8x22 | 30 | - | 103026C6381F 3D |
| 65 | 95 x 1/6" | 163 | 77 | 86 | 16 | 94,5 | 113 | 1/2" | 40 | 8,10 | F.07 | 90 | 12 | 55x7 | 17 | 15 | 70 | 9 | M8x22 | 45 | - | 103026C64410 3D |
| 65 | 95 x 1/6" | 163 | 77 | 86 | 16 | 94,5 | 113 | 1/2" | 40 | - | F.10 | 120 | 12 | 70x7 | 22 | 19 | 102 | 11 | M10x25 | 45 | - | 103026C6441F 3D |
| 80 | 110 x 1/4" | 189 | 92 | 97 | 20 | 106 | 136 | 1/2" | 40 | - | F.07 | 90 | 12 | 55x7 | 17 | 15 | 70 | 9 | M8x22 | 70 | 103026C44810 | 103026C64810 3D |
| 80 | 110 x 1/4" | 189 | 92 | 97 | 20 | 106 | 136 | 1/2" | 40 | - | F.10 | 120 | 12 | 70x7 | 22 | 19 | 102 | 11 | M10x25 | 70 | 103026C4481F | 103026C6481F 3D |
| 100 | 130 x 1/4" | 198 | 95 | 103 | 27 | 120 | 167 | 1/2" | 25 | - | F.07 | 90 | 12 | 55x5 | 17 | 15 | 70 | 9 | M8x22 | 80 | 103026C45410 | 103026C65410 3D |
| 100 | 130 x 1/4" | 198 | 95 | 103 | 27 | 120 | 167 | 1/2" | 25 | - | F.10 | 120 | 12 | 70x5 | 22 | 18 | 102 | 11 | M10x25 | 80 | 103026C4541F | 103026C6541F 3D |

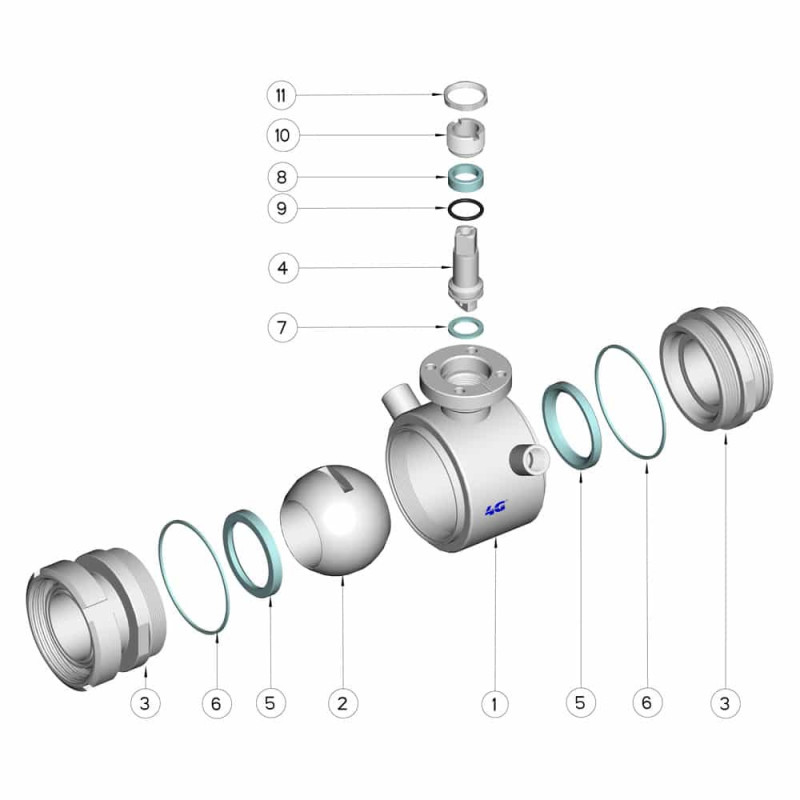

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 303 |
| 11 | Controdado | 1 | AISI 303 |
