Кран 4G Ghidini 103025C, площадка ISO 5211, DIN 11851 F/F, сорочка обігріву, Tenuta Standard
4G-103025C
Новий товар
Інформація

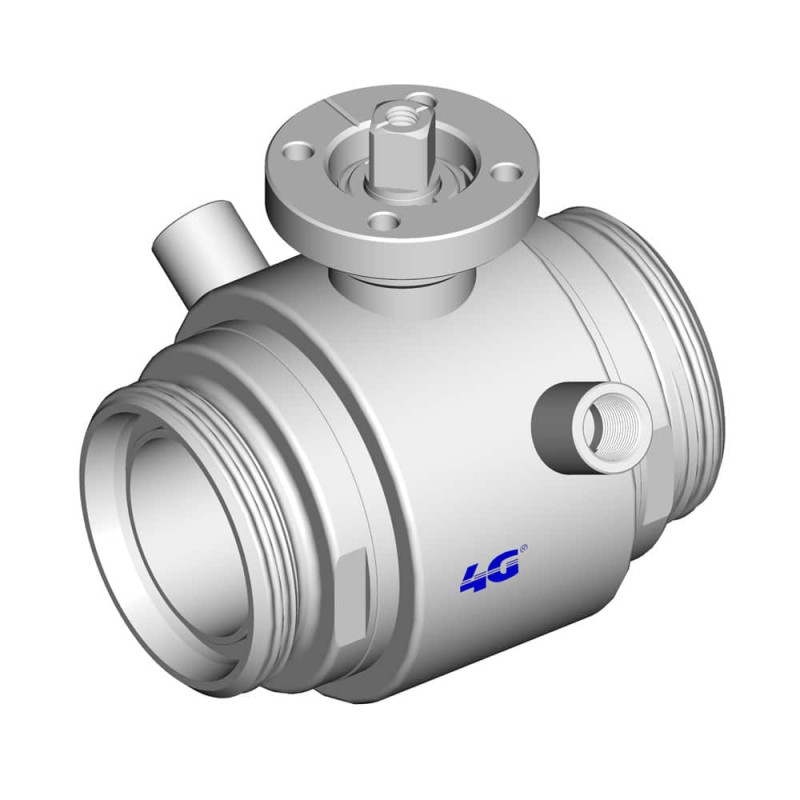

Кульовий кран 4G Ghidini 103025C DIN 11851 F/F, з сорочкою обігріву, стандартне ущільнення — Кульовий кран 4G Ghidini 103025C з сорочкою обігріву, приєднанням DIN 11851 F/F та виконанням: стандартне ущільнення.
Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.
Сорочка обігріву застосовується для продуктів, які потрібно підтримувати в певному температурному режимі, щоб зменшити ризик застигання або загущення продукту в зоні крана.
Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

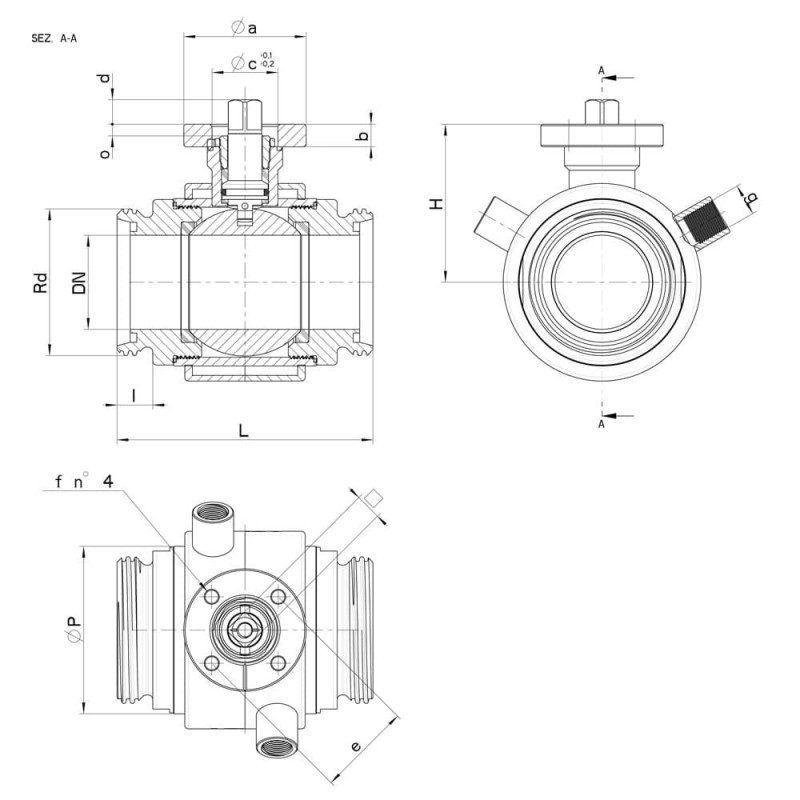

Технічні характеристики та розміри
| DIN | DN | Rd | L | I | H | Ø P | g | PN | Kg | ISO-DIN | Ø a | b | Ø c x o | □ | d | e | f | n°4 viti | Nm | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 25 | 52 x 1/6" | 106 | 14 | 51,5 | 52 | 1/4" | 64 | 1,30 | F.04 | 55 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 15 | - | 103025C62610 3D |
| 25 | 25 | 52 x 1/6" | 106 | 14 | 51,5 | 52 | 1/4" | 64 | 1,56 | F.05 | 65 | 9 | 35x3 | 14 | 13 | 50 | 7 | M6x16 | 15 | - | 103025C6261F 3D |
| 32 | 32 | 58 x 1/6" | 112 | 14 | 56,5 | 60 | 1/4" | 64 | - | F.04 | 55 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 18 | - | 103025C63010 3D |
| 32 | 32 | 58 x 1/6" | 112 | 14 | 56,5 | 60 | 1/4" | 64 | - | F.05 | 65 | 9 | 35x3 | 14 | 13 | 50 | 7 | M6x16 | 18 | - | 103025C6301F 3D |
| 40 | 40 | 65 x 1/6" | 126 | 14 | 76 | 73 | 3/8" | 64 | 3,20 | F.05 | 65 | 12 | 35X6 | 14 | 13 | 50 | 7 | M6X20 | 25 | - | 103025C63410 3D |
| 40 | 40 | 65 x 1/6" | 126 | 14 | 76 | 73 | 3/8" | 64 | 3,45 | F.07 | 90 | 12 | 55x6 | 17 | 14 | 70 | 9 | M8x22 | 25 | - | 103025C6341F 3D |
| 50 | 50 | 78 x 1/6" | 136 | 14 | 84 | 89 | 3/8" | 40 | 4,32 | F.05 | 65 | 12 | 35x6 | 14 | 13 | 50 | 7 | M6x20 | 30 | - | 103025C63810 3D |
| 50 | 50 | 78 x 1/6" | 136 | 14 | 84 | 89 | 3/8" | 40 | - | F.07 | 90 | 12 | 55x6 | 17 | 14 | 70 | 9 | M8x22 | 30 | - | 103025C6381F 3D |
| 65 | 65 | 95 x 1/6" | 154 | 16 | 94,5 | 113 | 1/2" | 40 | 7,22 | F.07 | 90 | 12 | 55x7 | 17 | 15 | 70 | 9 | M8x22 | 45 | - | 103025C64410 3D |
| 65 | 65 | 95 x 1/6" | 154 | 16 | 94,5 | 113 | 1/2" | 40 | - | F.10 | 120 | 12 | 70x7 | 22 | 19 | 102 | 11 | M10x25 | 45 | - | 103025C6441F 3D |
| 80 | 80 | 110 x 1/4" | 184 | 20 | 106 | 136 | 1/2" | 40 | 11,44 | F.07 | 90 | 12 | 55x7 | 17 | 15 | 70 | 9 | M8x22 | 70 | 103025C44810 | 103025C64810 3D |
| 80 | 80 | 110 x 1/4" | 184 | 20 | 106 | 136 | 1/2" | 40 | - | F.10 | 120 | 12 | 70x7 | 22 | 19 | 102 | 11 | M10x25 | 70 | 103025C4481F | 103025C6481F 3D |
| 100 | 100 | 130 x 1/4" | 190 | 27 | 120 | 167 | 1/2" | 25 | - | F.07 | 90 | 12 | 55x5 | 17 | 15 | 70 | 9 | M8x22 | 80 | 103025C45410 | 103025C65410 3D |
| 100 | 100 | 130 x 1/4" | 190 | 27 | 120 | 167 | 1/2" | 25 | 16 | F.10 | 120 | 12 | 70x5 | 22 | 18 | 102 | 11 | M10x25 | 80 | 103025C4541F | 103025C6541F 3D |
| 125 | Reduced 100 | 160 x 1/4" | 202 | 33 | 120 | 167 | 1/2" | 25 | - | F.07 | 90 | 12 | 55x5 | 17 | 15 | 70 | 9 | M8x22 | 80 | 103025C45510 | 103025C65510 3D |
| 125 | Reduced 100 | 160 x 1/4" | 202 | 33 | 120 | 167 | 1/2" | 25 | - | F.10 | 120 | 12 | 70x5 | 22 | 18 | 102 | 11 | M10x25 | 80 | 103025C4551F | 103025C6551F 3D |

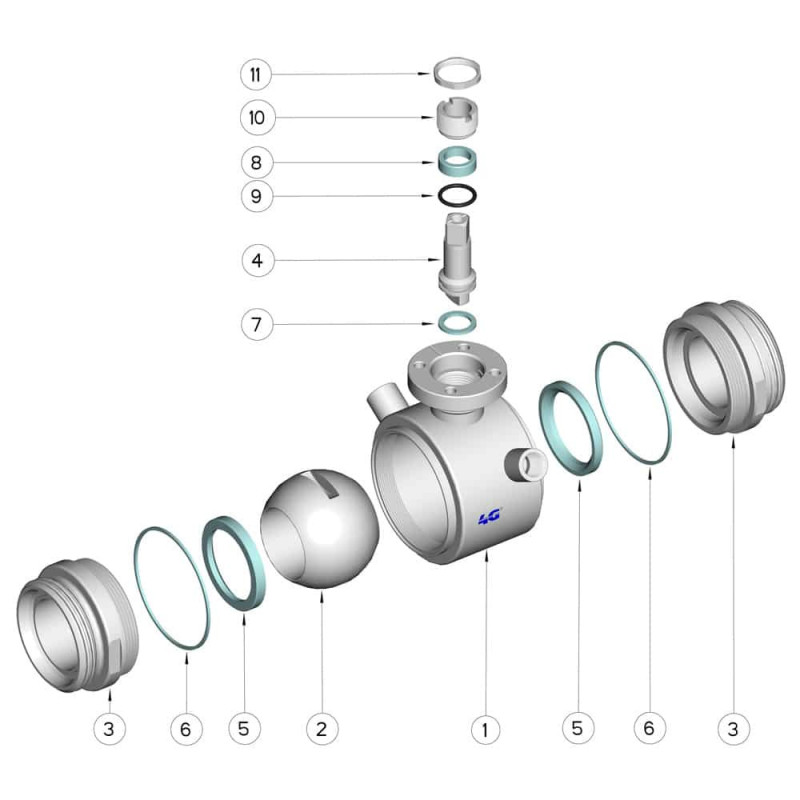

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 303 |
| 11 | Controdado | 1 | AISI 303 |
