Кран 4G Ghidini 103001C, площадка ISO 5211, ISO 228 F, сорочка обігріву, Tenuta Standard
4G-103001C
Новий товар
Інформація

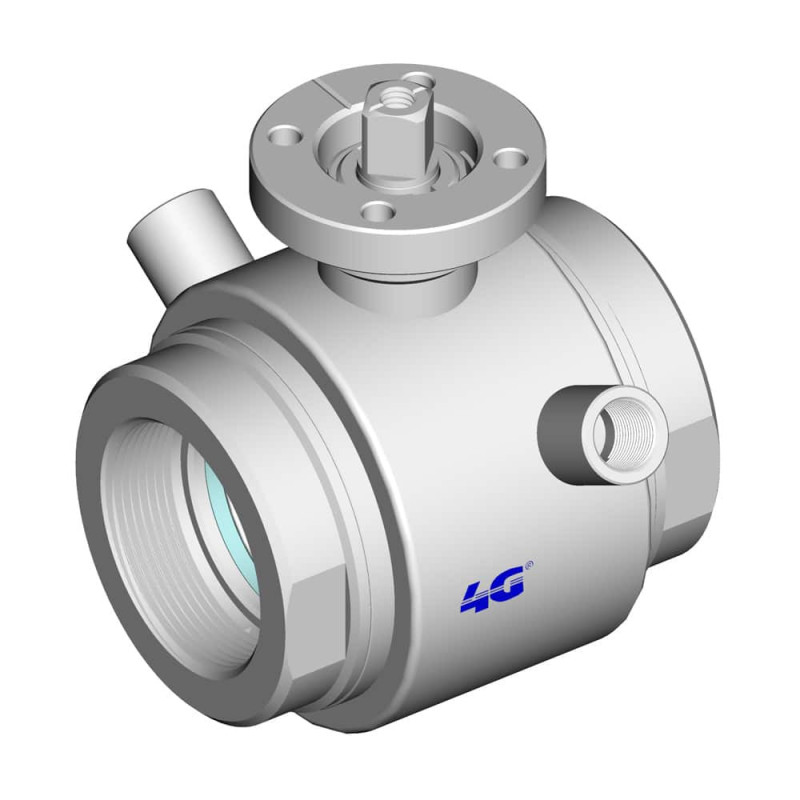

Кульовий кран 4G Ghidini 103001C ISO 228 F, з сорочкою обігріву, стандартне ущільнення — Кульовий кран 4G Ghidini 103001C з сорочкою обігріву, приєднанням ISO 228 F та виконанням: стандартне ущільнення.
Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.
Сорочка обігріву застосовується для продуктів, які потрібно підтримувати в певному температурному режимі, щоб зменшити ризик застигання або загущення продукту в зоні крана.
Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

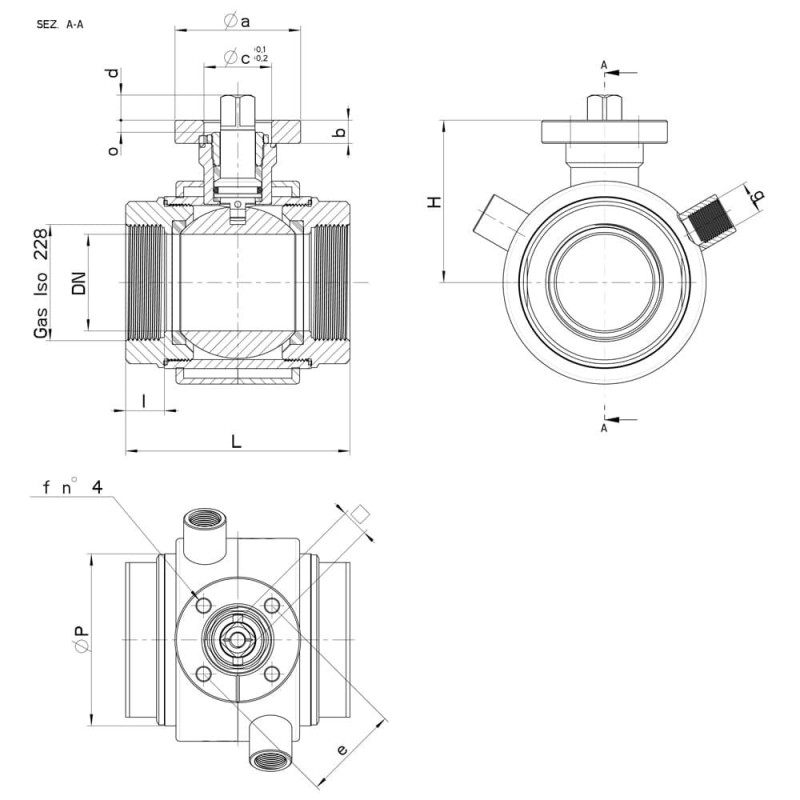

Технічні характеристики та розміри
| G | DN | L | I | H | Ø P | g | PN | Kg | ISO-DIN | Ø a | b | Ø cxo | □ | d | e | f | n°4 VITI | Nm | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1" | 25 | 82 | 19 | 51,5 | 52 | 1/4" | 64 | - | F.04 | 55 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 15 | - | 103001C62610 3D |
| 1" | 25 | 82 | 19 | 51,5 | 52 | 1/4" | 64 | - | F.05 | 65 | 9 | 35x3 | 14 | 13 | 50 | 7 | M6x16 | 15 | - | 103001C6261F 3D |
| 1"1/4 | 32 | 92 | 19 | 56,5 | 60 | 1/4" | 64 | - | F.04 | 55 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 18 | - | 103001C63010 3D |
| 1"1/4 | 32 | 92 | 19 | 56,5 | 60 | 1/4" | 64 | - | F.05 | 65 | 9 | 35x3 | 14 | 13 | 50 | 7 | M6x16 | 18 | - | 103001C6301F 3D |
| 1"1/2 | 40 | 104 | 20 | 76 | 73 | 3/8" | 64 | - | F.05 | 65 | 12 | 35X6 | 14 | 13 | 50 | 7 | M6X20 | 25 | - | 103001C63410 3D |
| 1"1/2 | 40 | 104 | 20 | 76 | 73 | 3/8" | 64 | - | F.07 | 90 | 12 | 55x6 | 17 | 14 | 70 | 9 | M8x22 | 25 | - | 103001C6341F 3D |
| 2" | 50 | 116 | 20 | 84 | 89 | 3/8" | 40 | 4,24 | F.05 | 65 | 12 | 35x6 | 14 | 13 | 50 | 7 | M6x20 | 30 | - | 103001C63810 3D |
| 2" | 50 | 116 | 20 | 84 | 89 | 3/8" | 40 | - | F.07 | 90 | 12 | 55x6 | 17 | 14 | 70 | 9 | M8x22 | 30 | - | 103001C6381F 3D |
| 2"1/2 | 65 | 128 | 20 | 94,5 | 113 | 1/2" | 40 | - | F.07 | 90 | 12 | 55x7 | 17 | 15 | 70 | 9 | M8x22 | 45 | - | 103001C64410 3D |
| 2"1/2 | 65 | 128 | 20 | 94,5 | 113 | 1/2" | 40 | - | F.10 | 120 | 12 | 70x7 | 22 | 19 | 102 | 11 | M10x25 | 45 | - | 103001C6441F 3D |
| 3" | 80 | 150 | 22 | 106 | 136 | 1/2" | 40 | - | F.07 | 90 | 12 | 55x7 | 17 | 15 | 70 | 9 | M8x22 | 70 | 103001C44810 | 103001C64810 3D |
| 3" | 80 | 150 | 22 | 106 | 136 | 1/2" | 40 | - | F.10 | 120 | 12 | 70x7 | 22 | 19 | 102 | 11 | M10x25 | 70 | 103001C4481F | 103001C6481F 3D |
| 4" | 100 | 178 | 26 | 120 | 167 | 1/2" | 25 | - | F.07 | 90 | 12 | 55x5 | 17 | 15 | 70 | 9 | M8x22 | 80 | 103001C45410 | 103001C65410 3D |
| 4" | 100 | 178 | 26 | 120 | 167 | 1/2" | 25 | - | F.10 | 120 | 12 | 70x5 | 22 | 18 | 102 | 11 | M10x25 | 80 | 103001C4541F | 103001C6541F 3D |

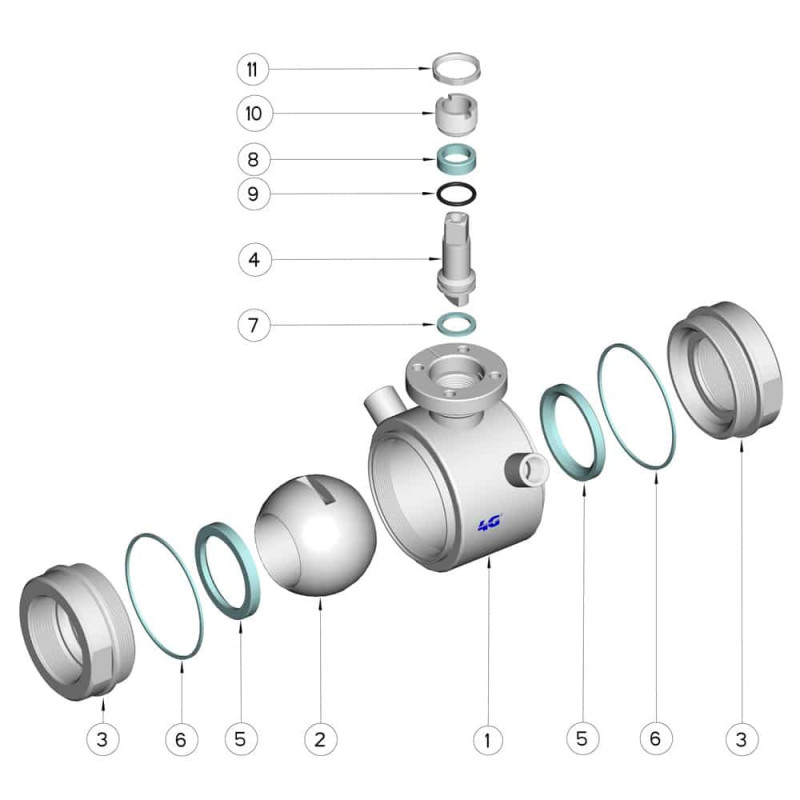

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 303 |
| 11 | Controdado | 1 | AISI 303 |
