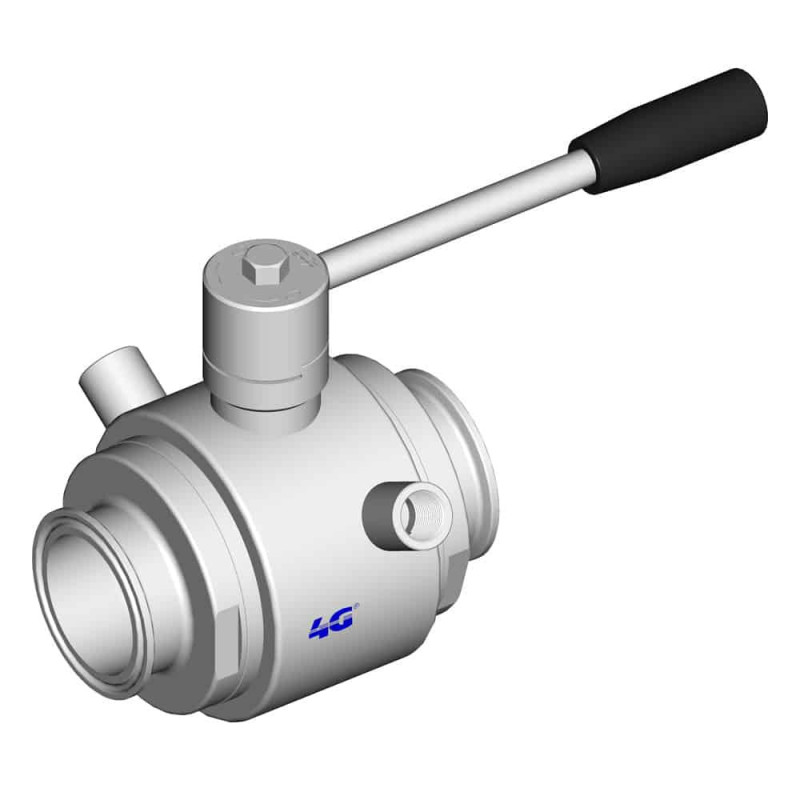

Кульовий кран 4G Ghidini 100130C Clamp / труба ISO, з сорочкою обігріву, стандартне ущільнення
4G-100130C-ISO
Новий товар
Кульовий кран 4G Ghidini 100130C з сорочкою обігріву, приєднанням Clamp / труба ISO та виконанням: стандартне ущільнення.
Інформація
Кульовий кран 4G Ghidini 100130C Clamp / труба ISO, з сорочкою обігріву, стандартне ущільнення — Кульовий кран 4G Ghidini 100130C з сорочкою обігріву, приєднанням Clamp / труба ISO та виконанням: стандартне ущільнення.
Сорочка обігріву застосовується для продуктів, які потрібно підтримувати в певному температурному режимі, щоб зменшити ризик застигання або загущення продукту в зоні крана.
Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

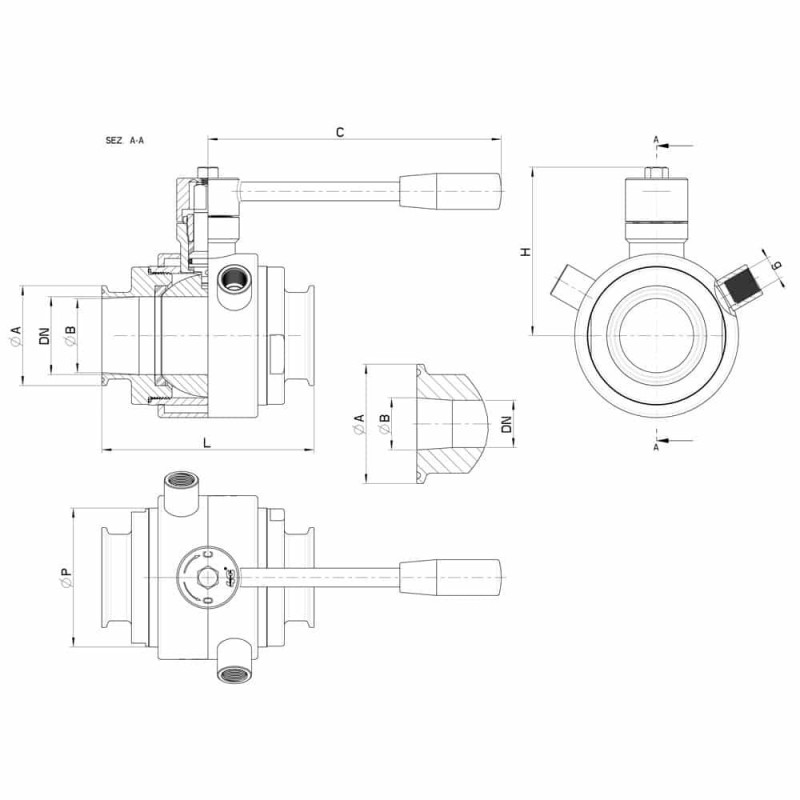

Технічні характеристики та розміри
| CLAMP REIHNE B OD | DN | L | Ø A | Ø B | C | H | ØP | g | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 26.9 | 25 | 106 | 50,5 | 23.7 | 160 | 65 | 52 | 1/4" | 64 | - | 100130C62510 |
| 33.7 | 25 | 106 | 50,5 | 29.7 | 160 | 65 | 52 | 1/4" | 64 | - | 100130C62710 |
| 33.7 | 32 | 112 | 50,5 | 29.7 | 160 | 70 | 60 | 1/4" | 64 | - | 100130C63110 |
| 42.4 | 40 | 126 | 64 | 38.4 | 190 | 80 | 73 | 3/8" | 64 | - | 100130C63310 |
| 48.3 | 40 | 126 | 64 | 44.3 | 190 | 80 | 73 | 3/8" | 64 | - | 100130C63710 |
| 60.3 | 50 | 136 | 77.5 | 56.3 | 190 | 90 | 88 | 3/8" | 40 | - | 100130C64110 |
| 76.1 | 65 | 154 | 91 | 72.1 | 220 | 110 | 113 | 1/2" | 40 | - | 100130C64710 3D |
| 88.9 | 80 | 184 | 106 | 84.3 | 285 | 130 | 135 | 1/2" | 40 | - | 100130C65110 3D |
| 114.3 | 100 | 190 | 130 | 109.7 | 310 | 150 | 167 | 1/2" | 25 | - | 100130C65310 |

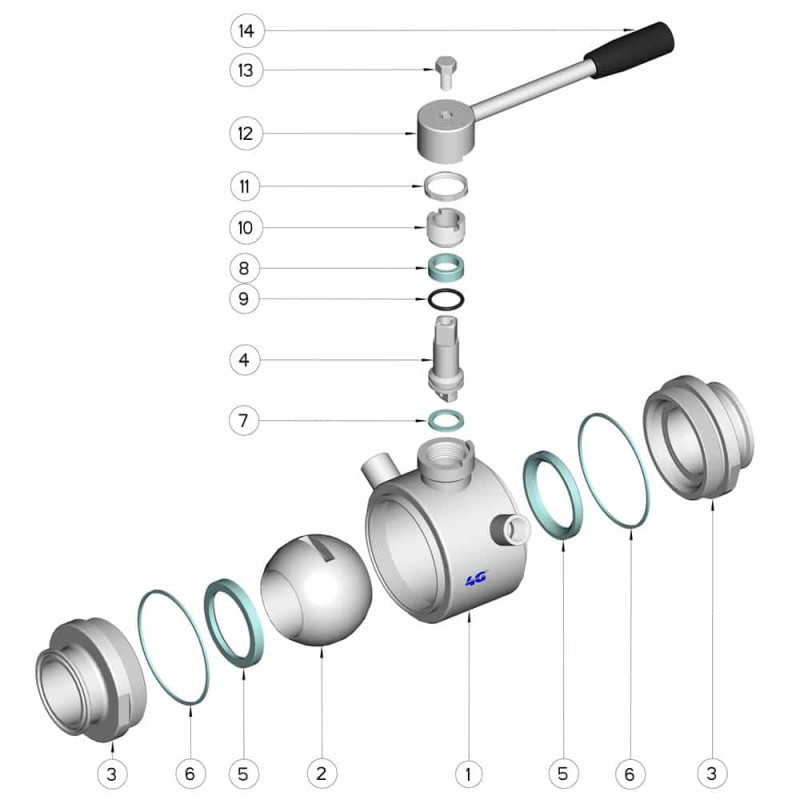

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 303 |
| 11 | Controdado | 1 | AISI 303 |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLASTO (PF) |
