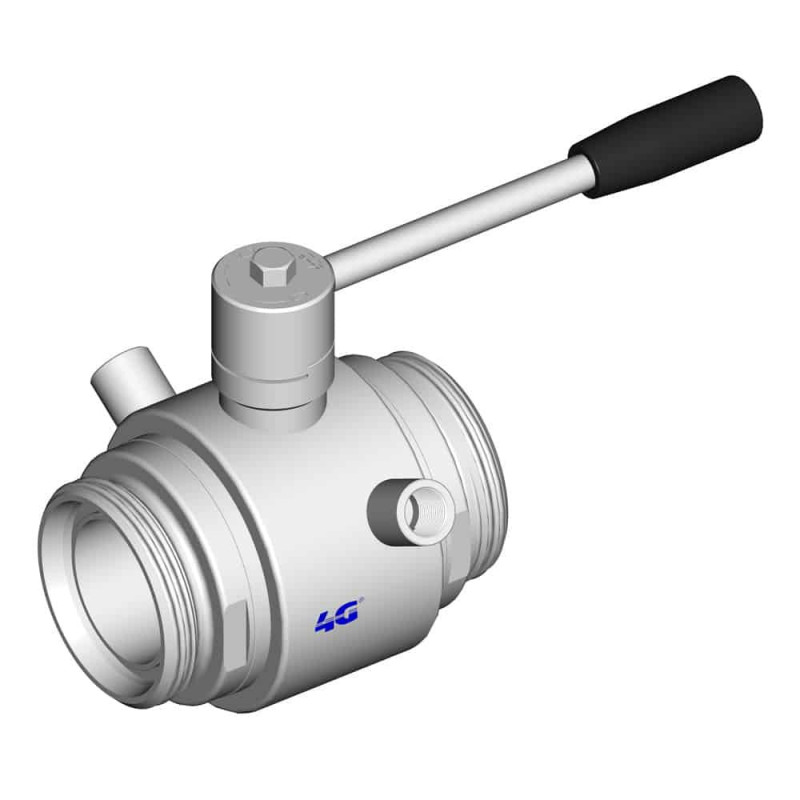

Кульовий кран 4G Ghidini 100125C DIN 11851 F/F, з сорочкою обігріву, стандартне ущільнення
4G-100125C
Новий товар
Кульовий кран 4G Ghidini 100125C з сорочкою обігріву, приєднанням DIN 11851 F/F та виконанням: стандартне ущільнення.
Інформація
Кульовий кран 4G Ghidini 100125C DIN 11851 F/F, з сорочкою обігріву, стандартне ущільнення — Кульовий кран 4G Ghidini 100125C з сорочкою обігріву, приєднанням DIN 11851 F/F та виконанням: стандартне ущільнення.
Сорочка обігріву застосовується для продуктів, які потрібно підтримувати в певному температурному режимі, щоб зменшити ризик застигання або загущення продукту в зоні крана.
Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

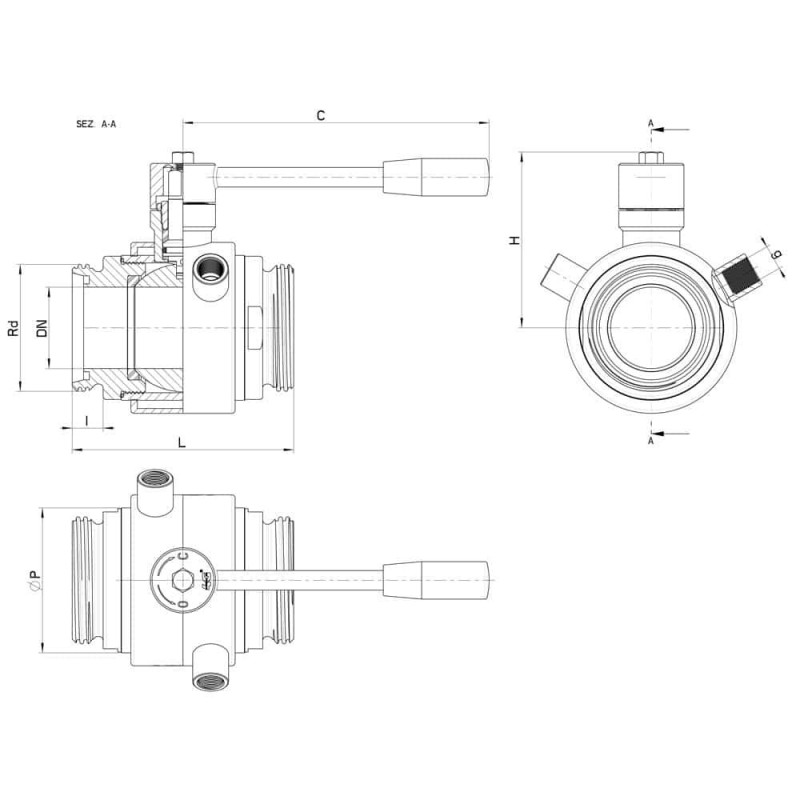

Технічні характеристики та розміри
| DIN | DN | Rd | L | I | C | H | Ø P | g | PN | Kg | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 25 | 52 x 1/6" | 106 | 14 | 160 | 65 | 52 | 1/4" | 64 | - | - | 100125C62610 |
| 32 | 32 | 58 x 1/6" | 112 | 14 | 160 | 70 | 60 | 1/4" | 64 | - | - | 100125C63010 |
| 40 | 40 | 65 x 1/6" | 126 | 14 | 190 | 80 | 73 | 3/8" | 64 | - | - | 100125C63410 3D |
| 50 | 50 | 78 x 1/6" | 136 | 14 | 190 | 90 | 88 | 3/8" | 40 | 4,44 | - | 100125C63810 3D |
| 65 | 65 | 95 x 1/6" | 154 | 16 | 220 | 110 | 113 | 1/2" | 40 | 7,22 | - | 100125C64410 3D |
| 80 | 80 | 110 x 1/4" | 184 | 20 | 285 | 130 | 135 | 1/2" | 40 | 11,48 | 100125C44810 | 100125C64810 3D |
| 100 | 100 | 130 x 1/4" | 190 | 20 | 310 | 150 | 167 | 1/2" | 25 | - | 100125C45410 | 100125C65410 3D |
| 125 | (Reduced) 100 | 160 x 1/4" | 190 | 25 | 310 | 150 | 167 | 1/2" | 25 | - | 100125C45510 | 100125C65510 3D |

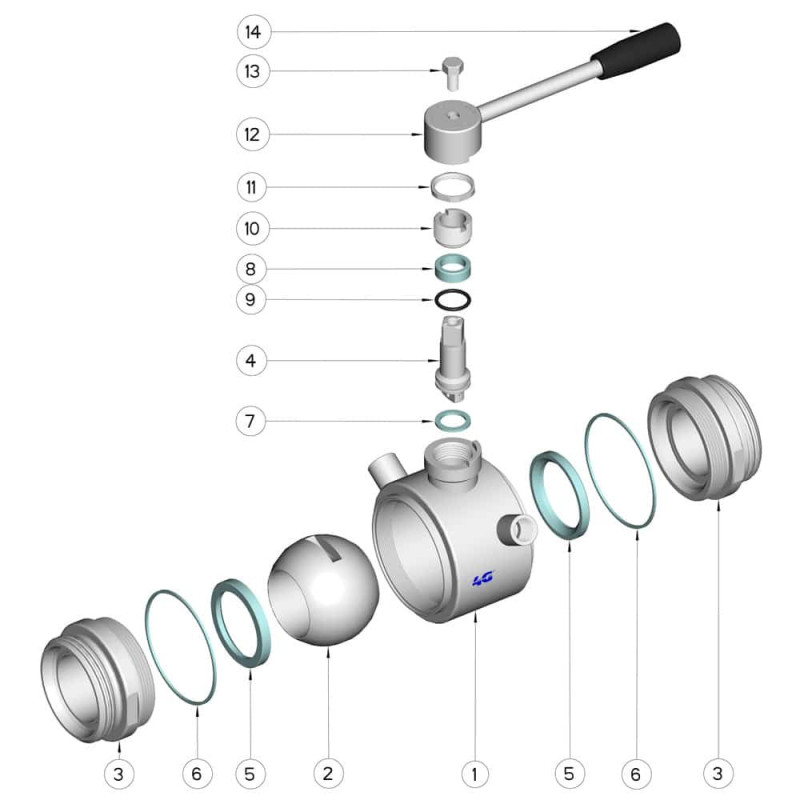

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 303 |
| 11 | Controdado | 1 | AISI 303 |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLASTO (PF) |
