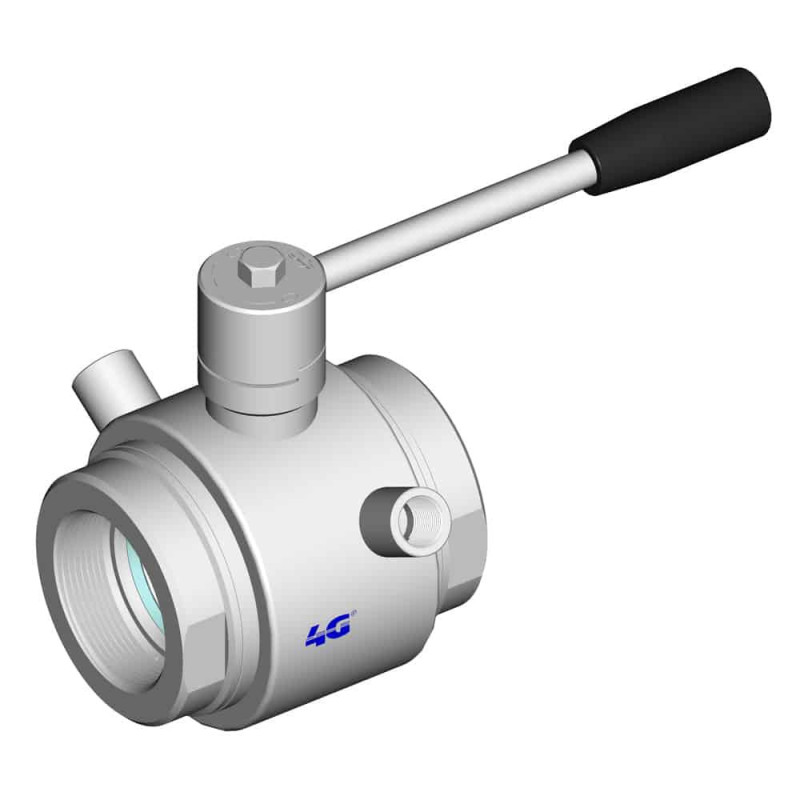

Кульовий кран 4G Ghidini 100101C ISO 228 F, з сорочкою обігріву, стандартне ущільнення
4G-100101C
Новий товар
Кульовий кран 4G Ghidini 100101C з сорочкою обігріву, приєднанням ISO 228 F та виконанням: стандартне ущільнення.
Інформація
Кульовий кран 4G Ghidini 100101C ISO 228 F, з сорочкою обігріву, стандартне ущільнення — Кульовий кран 4G Ghidini 100101C з сорочкою обігріву, приєднанням ISO 228 F та виконанням: стандартне ущільнення.
Сорочка обігріву застосовується для продуктів, які потрібно підтримувати в певному температурному режимі, щоб зменшити ризик застигання або загущення продукту в зоні крана.
Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

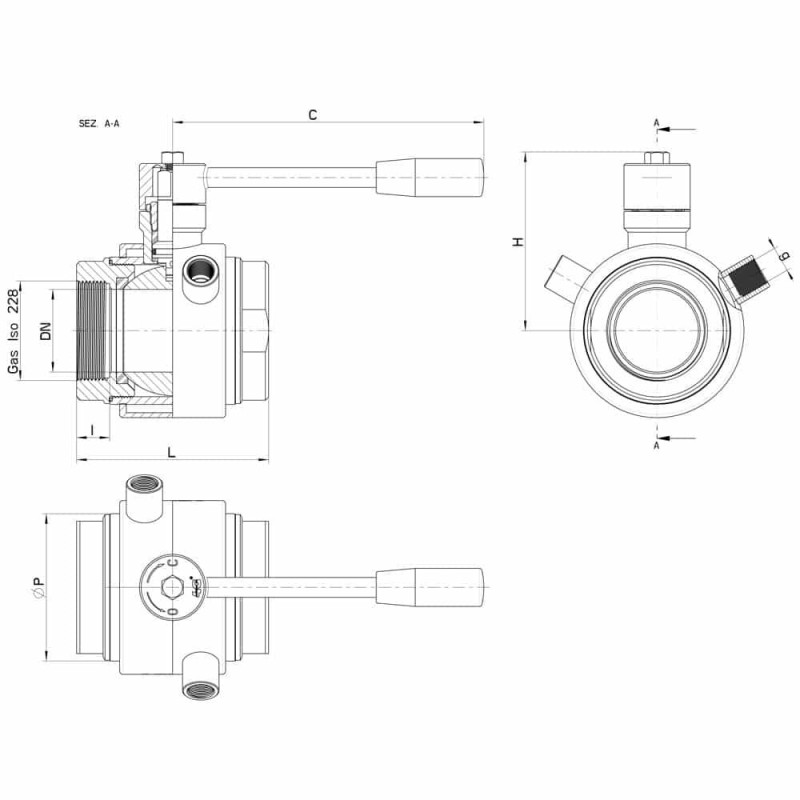

Технічні характеристики та розміри
| Gas Iso 228 | DN | L | I | C | H | ØP | g | PN | Kg | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1" | 25 | 82 | 19 | 160 | 66 | 52 | 1/4" | 64 | 1,33 | - | 100101C62610 3D |
| 1"1/4 | 32 | 92 | 19 | 160 | 71 | 60 | 1/4" | 64 | 1,60 | - | 100101C63010 3D |
| 1"1/2 | 40 | 104 | 20 | 190 | 96 | 73 | 3/8" | 64 | 3,01 | - | 100101C63410 3D |
| 2" | 50 | 116 | 20 | 190 | 104 | 89 | 3/8" | 40 | 4,30 | - | 100101C63810 3D |
| 2"1/2 | 65 | 128 | 20 | 225 | 119 | 113 | 1/2" | 40 | 7,11 | - | 100101C64410 3D |
| 3" | 80 | 150 | 22 | 290 | 130 | 136 | 1/2" | 40 | 11,11 | 100101C44810 | 100101C64810 3D |
| 4" | 100 | 178 | 26 | 325 | 144 | 167 | 1/2" | 25 | 18,28 | 100101C45410 | 100101C65410 3D |

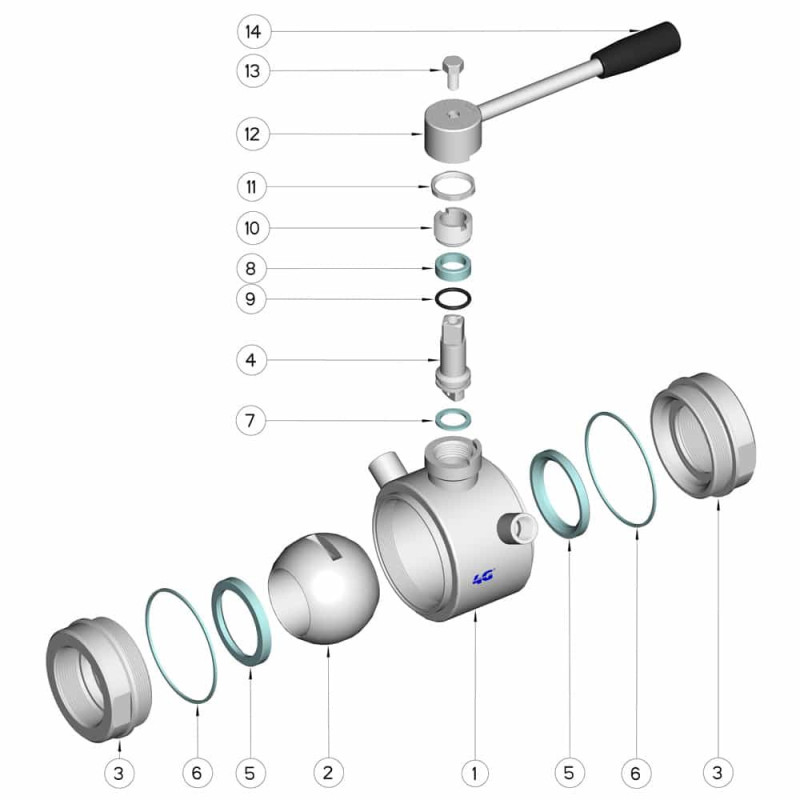

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 303 |
| 11 | Controdado | 1 | AISI 303 |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLASTO (PF) |
