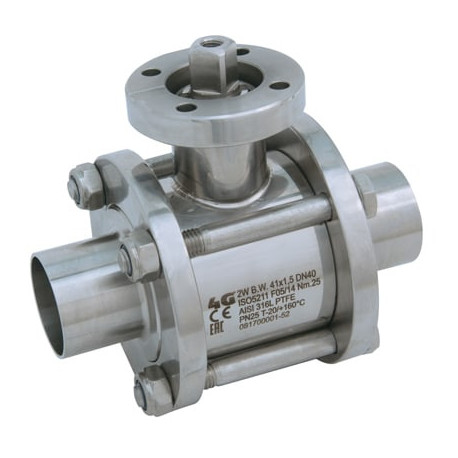

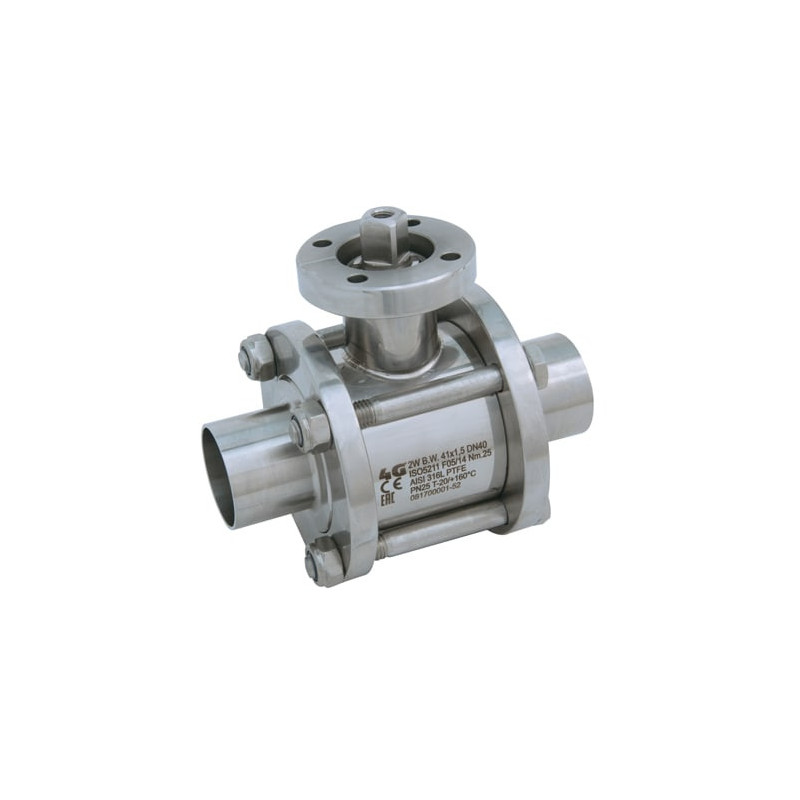

Трискладовий кран 4G Ghidini 553042, площадка ISO 5211, B.W. DIN 11850, Tenuta Integrale

Артикул 4G-553042-DIN

Стан: Новий товар

Трискладовий 2-way кульовий кран 4G Ghidini 553042 з площадкою під привід ISO 5211 / DIN 3337, приєднання: B.W. DIN 11850, виконання: гігієнічне виконання Tenuta Integrale.

Детальніше

Друкувати

Інформація

Трискладовий кран 4G Ghidini 553042, площадка ISO 5211, B.W. DIN 11850, Tenuta Integrale — Трискладовий 2-way кульовий кран 4G Ghidini 553042 з площадкою під привід ISO 5211 / DIN 3337, приєднання: B.W. DIN 11850, виконання: гігієнічне виконання Tenuta Integrale.

Трискладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Integrale. PTFE-ущільнення заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 553042
Тип: 2-way кульовий кран
Конструкція корпуса: трискладовий
Приєднання: B.W. DIN 11850
Ущільнення: з заповненням порожнини / Tenuta Integrale
Керування: площадка під привід ISO 5211 / DIN 3337

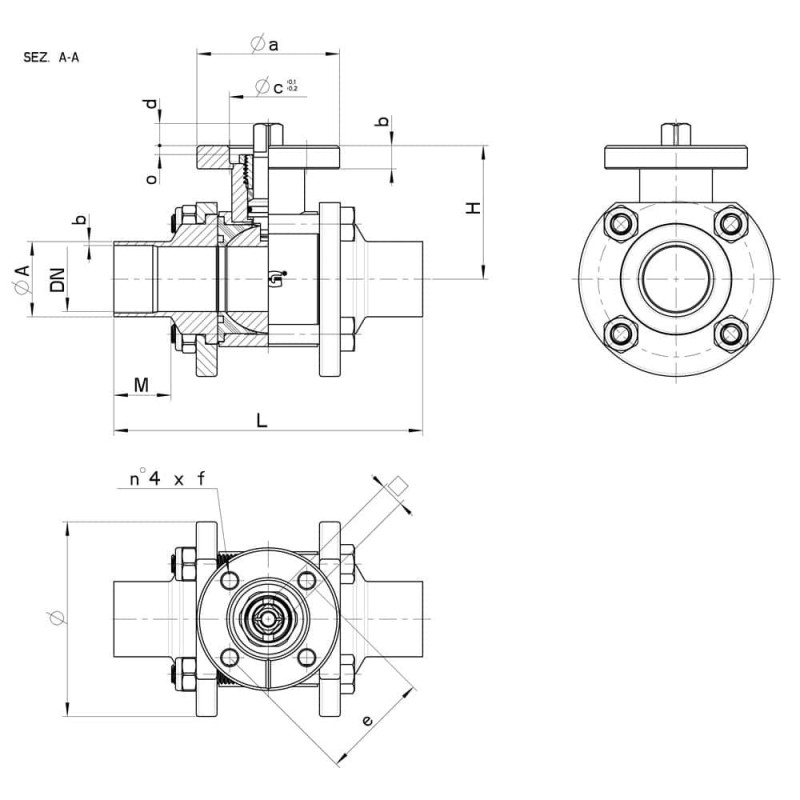

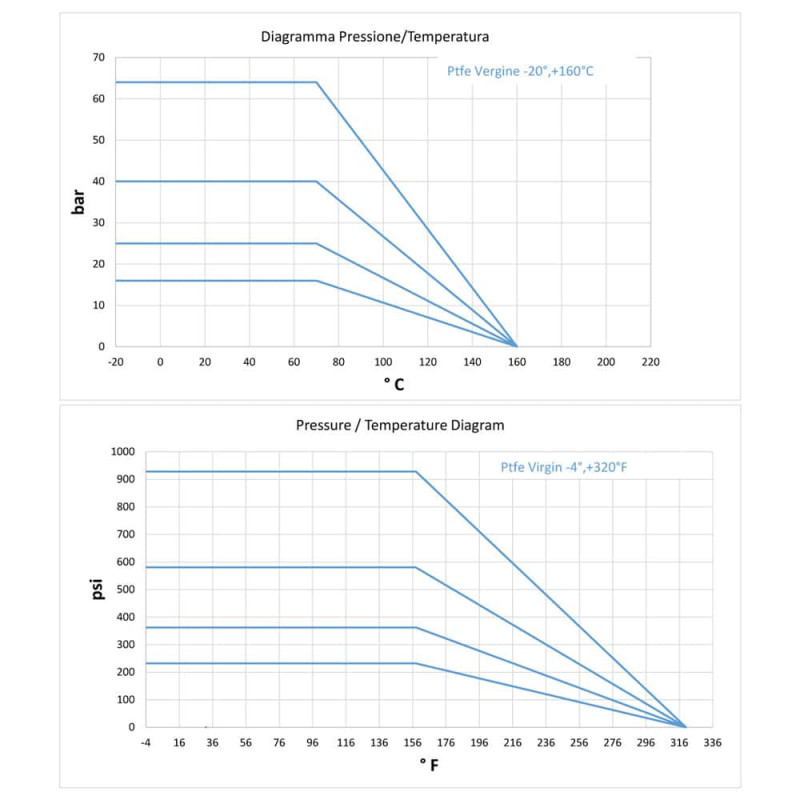

Технічні характеристики та розміри

DN	L	H	M	ØA x B	Ø	TIRANTI	SERRAGGIO TIRANTI (Nm)	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n° 4 viti	Nm	COD. AISI 316
10	95	41,5	18	13 x 1,5	55	6 x 45	4	64	---	F.03	46	9	25x3	9	8	36	6	M5x14	10	553042 6B110
10	95	41,5	18	13 x 1,5	55	6 x 45	4	64	--	F.04	54	9	30x3	11	10	42	6	M5x14	10	553042 6B11F
15	95	41,5	20	19 x 1,5	55	6 x 45	4	64	--	F.03	46	9	25x3	9	8	36	6	M5x14	10	553042 6B810
15	95	41,5	20	19 x 1,5	55	6 x 45	4	64	--	F.04	54	9	30x3	11	10	42	6	M5x14	10	553042 6B81F
20	106	45	22	23 x 1,5	60	6 x 50	4	40	--	F.03	46	9	25x3	9	8	36	6	M5x14	15	553042 6C510
20	106	45	22	23 x 1,5	60	6 x 50	4	40	--	F.04	54	9	30x3	11	10	42	6	M5x14	15	553042 6C51F
25	118	51,5	22	29 x 1,5	75	8 x 65	8	40	--	F.04	54	9	30x3	11	10	42	6	M5x16	22	553042 6F510
25	118	51,5	22	29 x 1,5	75	8 x 65	8	40	--	F.05	65	9	35x3	14	13	50	7	M6x16	22	553042 6F51F 3D
32	126	56,5	23	35 x 1,5	85	8 x 70	10	25	---	F.04	54	9	30x3	11	10	42	6	M5x16	25	553042 6J510
32	126	56,5	23	35 x 1,5	85	8 x 70	10	25	--	F.05	65	9	35x3	14	13	50	7	M6x16	25	553042 6J51F 3D
40	145	74	25	41 x 1,5	100	10 x 90	12	25	--	F.05	65	12	35X4	14	13	50	7	M6X20	35	553042 6K910 3D
40	145	74	25	41 x 1,5	100	10 x 90	12	25	--	F.07	90	12	55x4	17	15	70	9	M8x20	35	553042 6K91F
50	165	84	25	53 x 1,5	120	10 x 100	13	25	--	F.05	65	12	35X4	14	13	50	7	M6X20	40	553042 6N910 3D
50	165	84	25	53 x 1,5	120	10 x 100	13	25	--	F.07	90	12	55x6	17	14	70	9	M8x20	40	553042 6N91F 3D
65	191	94,5	27	70 x 2	140	10 x 120	20	25	--	F.07	90	12	55x4	17	15	70	9	M8x20	60	553042 6S610 3D
65	191	94,5	27	70 x 2	140	10 x 120	20	25	--	F.10	125	12	70x4	22	18	102	11	M10x25	60	553042 6S61F
80	208	106	27	85 x 2	165	10 x 140	20	16	--	F.07	90	12	55x4	17	15	70	9	M8x20	80	553042 6W410 3D
80	208	106	27	85 x 2	165	10 x 140	20	16	--	F.10	125	12	70x4	22	18	102	11	M10x25	80	553042 6W41F 3D
100	230	120	37,5	104 x 2	200	12 x 170	22	16	--	F.07	90	12	55x4	17	15	70	9	M8x20	90	553042 6X810
100	230	120	37,5	104 x 2	200	12 x 170	22	16	--	F.10	125	12	70x4	22	18	102	11	M10x25	90	553042 6X81F 3D

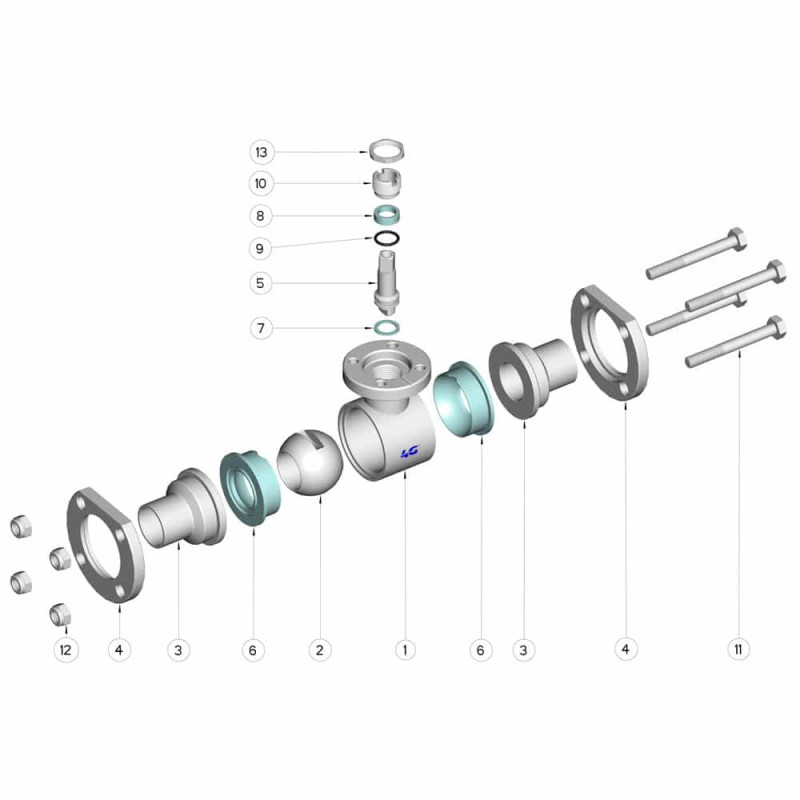

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 304L-316L
2	Sfera	1	AISI 304L-316L
3	Manicotti	2	AISI 304L-316L
4	Flange per manicotti	2	AISI 304L-316L
5	Perno	1	AISI 316L
6	Guarnizioni sfera	1	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 304L (303)
11	Tirante	4	AISI 304L
12	Dado autobloccante	4	AISI 304L
13	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 553042
