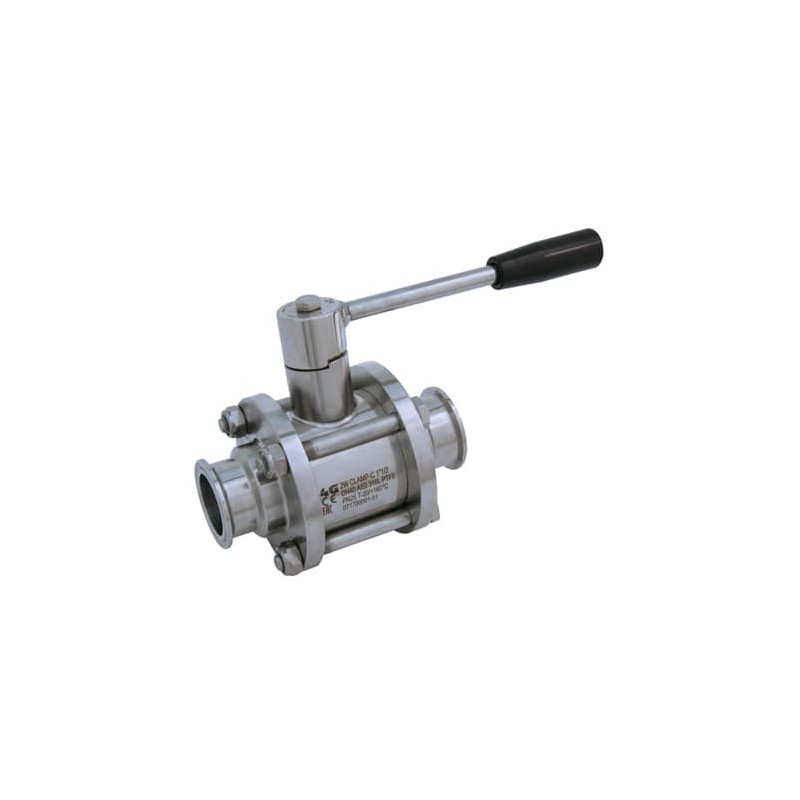

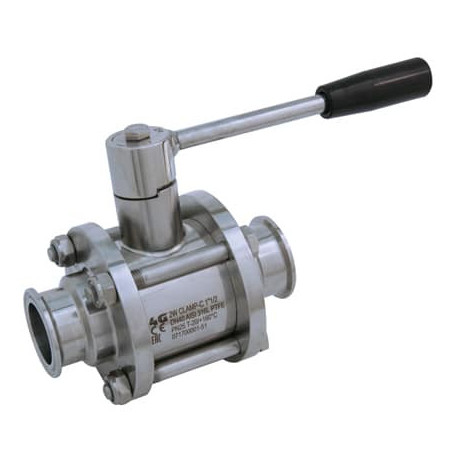

Трискладовий кран 4G Ghidini 540130, Clamp BS, Tenuta Integrale
4G-540130-BS
Новий товар
Трискладовий 2-way кульовий кран 4G Ghidini 540130, приєднання: Clamp BS, виконання: гігієнічне виконання Tenuta Integrale.
Інформація
Трискладовий кран 4G Ghidini 540130, Clamp BS, Tenuta Integrale — Трискладовий 2-way кульовий кран 4G Ghidini 540130, приєднання: Clamp BS, виконання: гігієнічне виконання Tenuta Integrale.
Трискладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.
Tenuta Integrale. PTFE-ущільнення заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.
Основні характеристики
- Виробник: 4G Ghidini
- Код виробника: 540130
- Тип: 2-way кульовий кран
- Конструкція корпуса: трискладовий
- Приєднання: Clamp BS
- Ущільнення: з заповненням порожнини / Tenuta Integrale

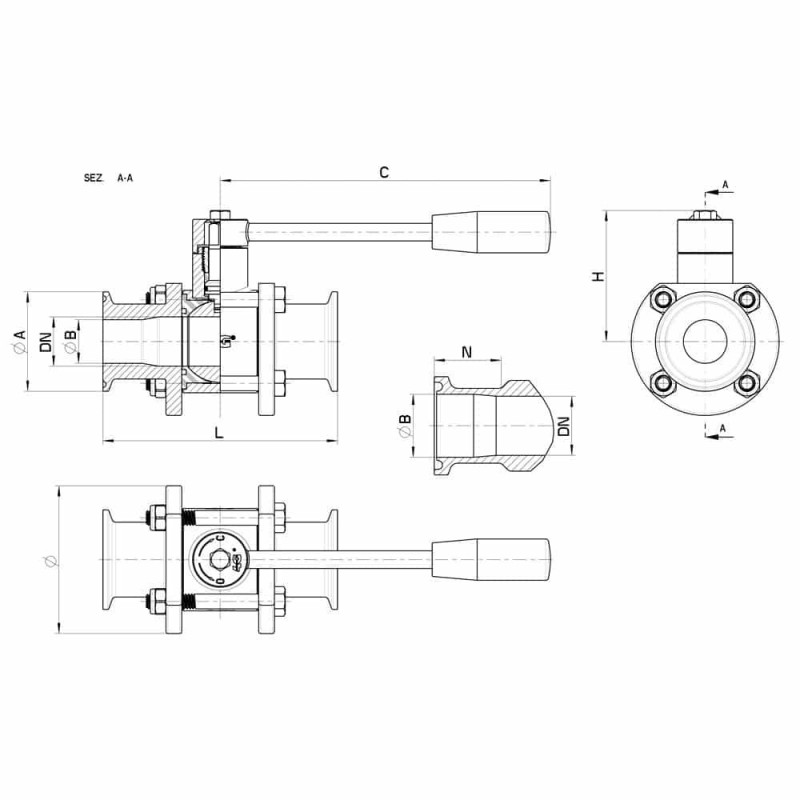

Технічні характеристики та розміри
| CLAMP SERIE C DN/OD | DN | L | C | H | N | Ø | Ø A | Ø B | TIRANTI | SERRAGGIO TIRANTI (Nm) | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 10 | 95 | 110 | 55 | 19 | 55 | 25 | 9,4 | 6 x 45 | 4 | 64 | - | 540130 61210 |
| 3/4" | 15 | 95 | 110 | 55 | 19 | 55 | 25 | 15,75 | 6 x 45 | 4 | 64 | - | 540130 61810 3D |
| 1" | 20 | 106 | 110 | 60 | 19 | 60 | 50,5 | 22,1 | 6 x 50 | 4 | 40 | - | 540130 62410 |
| 1" | 25 | 118 | 160 | 70 | 19 | 75 | 50,5 | 22,1 | 8 x 65 | 8 | 40 | - | 540130 62610 |
| 1" 1/2 | 32 | 126 | 160 | 80 | 19 | 85 | 50,5 | 34,8 | 8 x 70 | 10 | 25 | - | 540130 63210 |
| 1" 1/2 | 40 | 145 | 190 | 95 | 19 | 100 | 50,5 | 34,8 | 10 x 90 | 12 | 25 | - | 540130 63410 |
| 2" | 50 | 165 | 190 | 100 | 19 | 120 | 64 | 47,5 | 10 x 100 | 13 | 25 | - | 540130 63810 |
| 2" 1/2 | 65 | 191 | 235 | 110 | 19 | 140 | 77,5 | 60,2 | 10 x 120 | 20 | 25 | - | 540130 64410 |
| 3" | 80 | 208 | 285 | 130 | 27 | 165 | 91 | 72,9 | 10 x 140 | 20 | 16 | - | 540130 64810 |
| 4" | 100 | 230 | 310 | 150 | 27 | 200 | 119 | 97,38 | 12 x 170 | 22 | 16 | - | 540130 65410 |

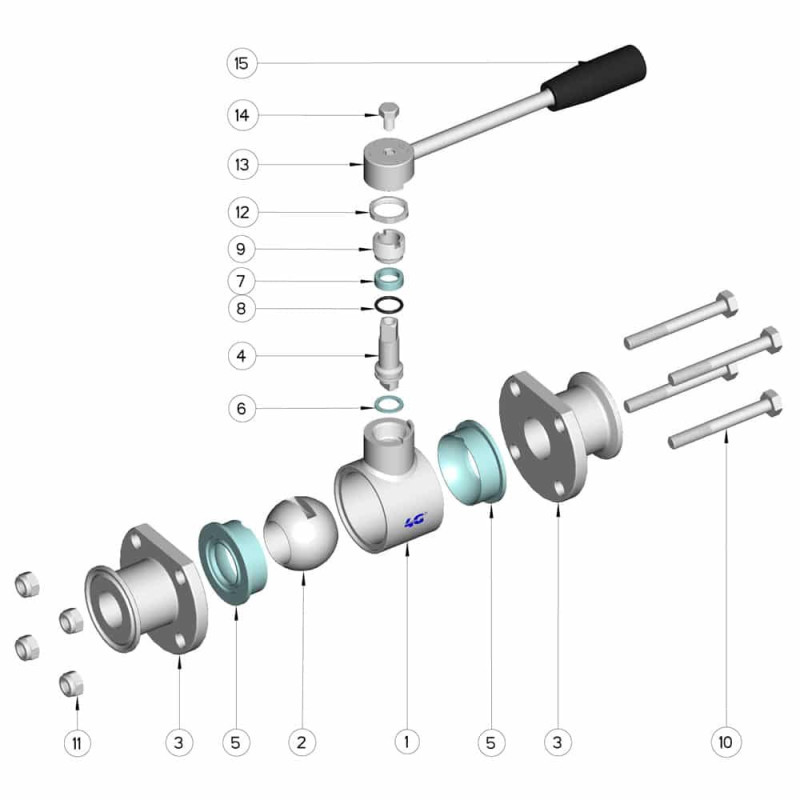

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizione perno | 1 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | OR di tenuta perno | 1 | FKM |
| 9 | Ghiera di registro | 1 | AISI 304L (303) |
| 10 | Tirante | 4 | AISI 304L |
| 11 | Dado autobloccante | 4 | AISI 304L |
| 12 | Dado | 1 | AISI 304L |
| 13 | Rondella | 1 | AISI 304L |
| 14 | Leva | 1 | AISI 304L |
| 15 | Impugnatura | 1 | DUROPLAST (PF) |
