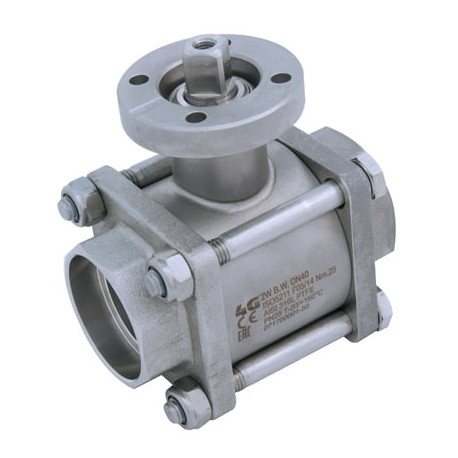

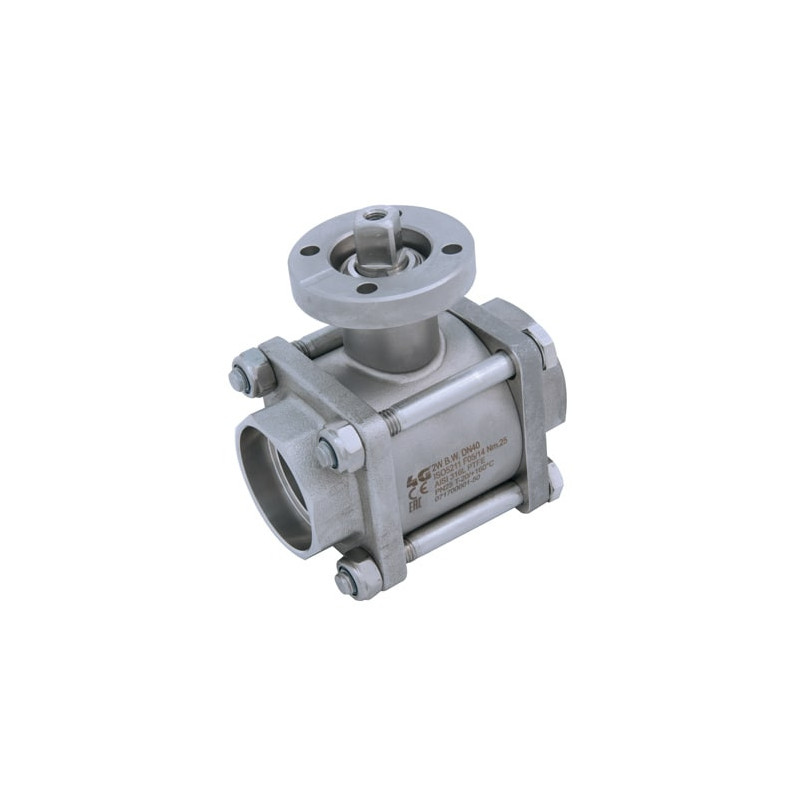

Трискладовий кран 4G Ghidini 533040, площадка ISO 5211, зварювання в розтруб, Tenuta Integrale

Артикул 4G-533040

Стан: Новий товар

Трискладовий 2-way кульовий кран 4G Ghidini 533040 з площадкою під привід ISO 5211 / DIN 3337, приєднання: зварювання в розтруб, виконання: гігієнічне виконання Tenuta Integrale.

Детальніше

Друкувати

Інформація

Трискладовий кран 4G Ghidini 533040, площадка ISO 5211, зварювання в розтруб, Tenuta Integrale — Трискладовий 2-way кульовий кран 4G Ghidini 533040 з площадкою під привід ISO 5211 / DIN 3337, приєднання: зварювання в розтруб, виконання: гігієнічне виконання Tenuta Integrale.

Трискладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Integrale. PTFE-ущільнення заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 533040
Тип: 2-way кульовий кран
Конструкція корпуса: трискладовий
Приєднання: зварювання в розтруб
Ущільнення: з заповненням порожнини / Tenuta Integrale
Керування: площадка під привід ISO 5211 / DIN 3337

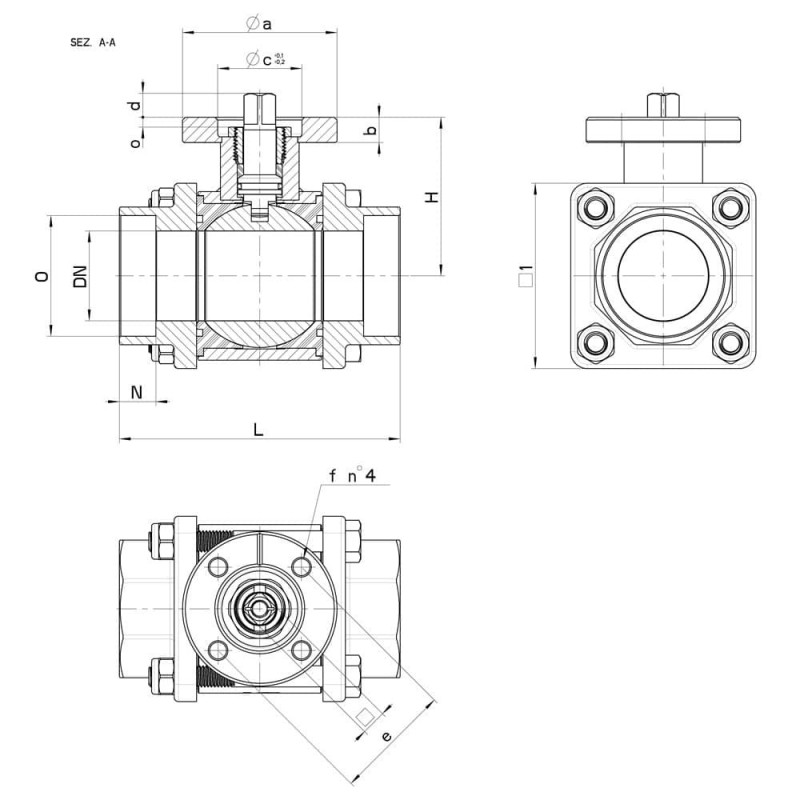

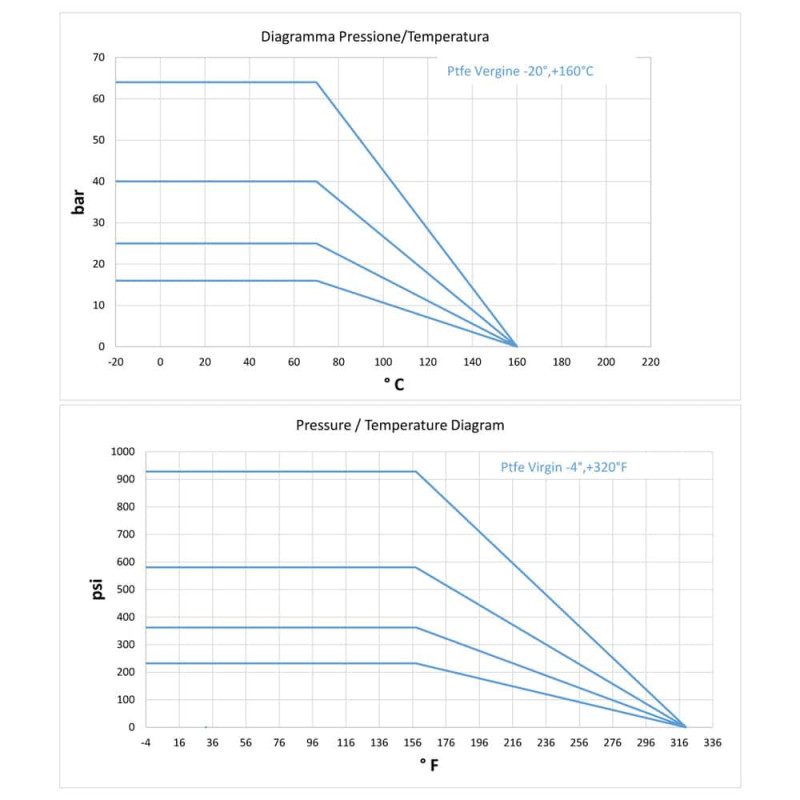

Технічні характеристики та розміри

DN	L	H	N	O	□ 1	TIRANTI	SERRAGGIO TIRANTI (Nm)	PN	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n° 4 viti	Nm	Kg.	CODICE AISI 316L
8	70	41,5	9,7	14	40	6 x 45	4	64	F.03	46	9	25x3	9	8	36	6	M5x14	10	0,48	533040 60410
8	70	41,5	9,7	14	40	6 x 45	4	64	F.04	54	9	30x3	11	10	42	6	M5x16	10	0,52	533040 6041F
10	70	41,5	9,7	17,8	40	6 x 45	4	64	F.03	46	9	25x3	9	8	36	6	M5x14	10	0,45	533040 60810
10	70	41,5	9,7	17,8	40	6 x 45	4	64	F.04	54	9	30x3	11	10	42	6	M5x16	10	0,49	533040 6081F
15	70	41,5	9,7	22	40	6 x 45	4	64	F.03	46	9	25x3	9	8	36	6	M5x14	10	0,41	533040 61410
15	70	41,5	9,7	22	40	6 x 45	4	64	F.04	54	9	30x3	11	10	42	6	M5x16	10	0,46	533040 6141F
20	80	45	12,7	27,3	45	6 x 50	4	40	F.03	46	9	25x3	9	8	36	6	M5x14	15	0,61	533040 62010
20	80	45	12,7	27,3	45	6 x 50	4	40	F.04	54	9	30x3	11	10	42	6	M5x14	15	0,65	533040 6201F
25	90	51,5	12,7	34	60	8 x 65	8	40	F.04	54	9	30x3	11	10	42	6	M5x16	22	1,08	533040 62610
25	90	51,5	12,7	34	60	8 x 65	8	40	F.05	65	9	35x3	14	13	50	7	M6x16	22	1,23	533040 6261F 3D
32	100	56,5	12,7	42,8	70	8 x 70	10	25	F.04	54	9	30x3	11	10	42	6	M5x16	25	1,50	533040 63010
32	100	56,5	12,7	42,8	70	8 x 70	10	25	F.05	65	9	35x3	14	13	50	7	M6x16	25	1,67	533040 6301F
40	114	74	12,7	48,9	80	10 x 90	12	25	F.05	65	12	35X4	14	13	50	7	M6X20	35	2,31	533040 63410
40	114	74	12,7	48,9	80	10 x 90	12	25	F.07	90	12	55x4	17	15	70	9	M8x20	35	2,48	533040 6341F
50	136	82	15,8	61,4	90	10 x 100	13	25	F.05	65	12	35x4	14	13	50	7	M6x20	40	3,54	533040 63810
50	136	82	15,8	61,4	90	10 x 100	13	25	F.07	90	12	55x4	17	15	70	9	M8x20	40	3,70	533040 6381F
65	151	94,5	15,8	76,5 (74.2)	Ø 140	10 x 120	20	25	F.07	90	12	55x4	17	15	70	9	M8x20	60	-	533040 64410
65	151	94,5	15,8	76,5 (74.2)	Ø 140	10 x 120	20	25	F.10	125	12	70x4	22	18	102	11	M10x25	60	-	533040 6441F
80	168	106	21	90.2	Ø 165	10 x 140	20	16	F.07	90	12	55x4	17	15	70	9	M10x25	80	-	533040 64810
80	168	106	21	90.2	Ø 165	10 x 140	20	16	F.10	125	12	70x4	22	18	102	11	M10x25	80	-	533040 6481F
100	200	120	26	115,8	Ø 200	12 x 170	22	16	F.07	90	12	55x4	17	15	70	9	M10x25	90	-	533040 65410

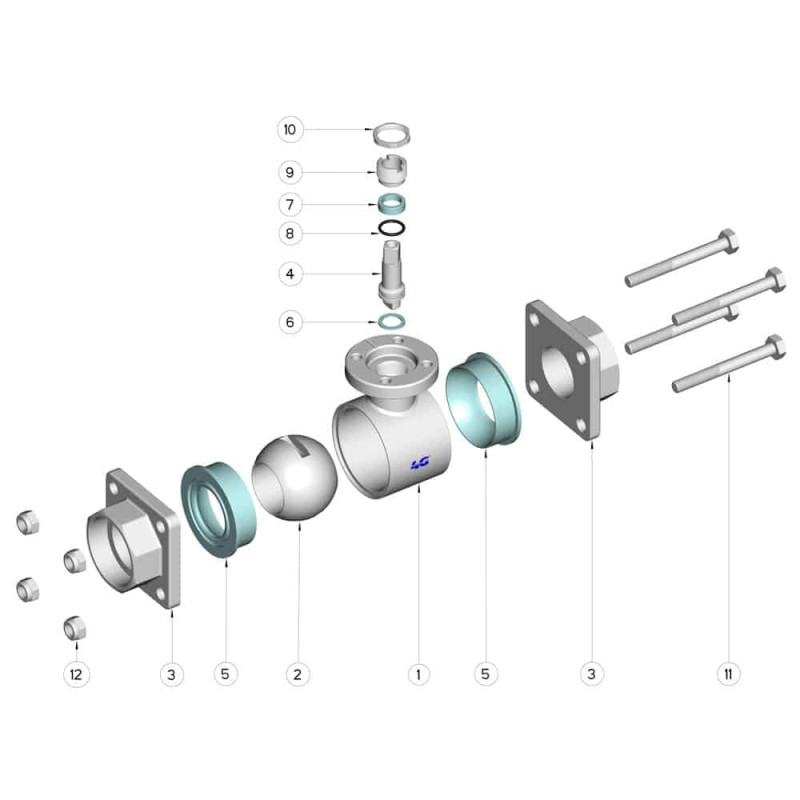

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizione perno	1	PTFE
7	Guarnizione perno	1	PTFE
8	OR di tenuta perno	1	FKM
9	Ghiera di registro	1	AISI 304L (303)
10	Controdado	1	AISI 303
11	Tirante	4	AISI 304L
12	Dado autobloccante	4	AISI 304L
