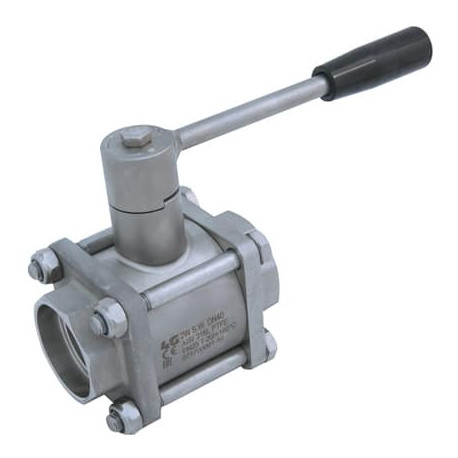

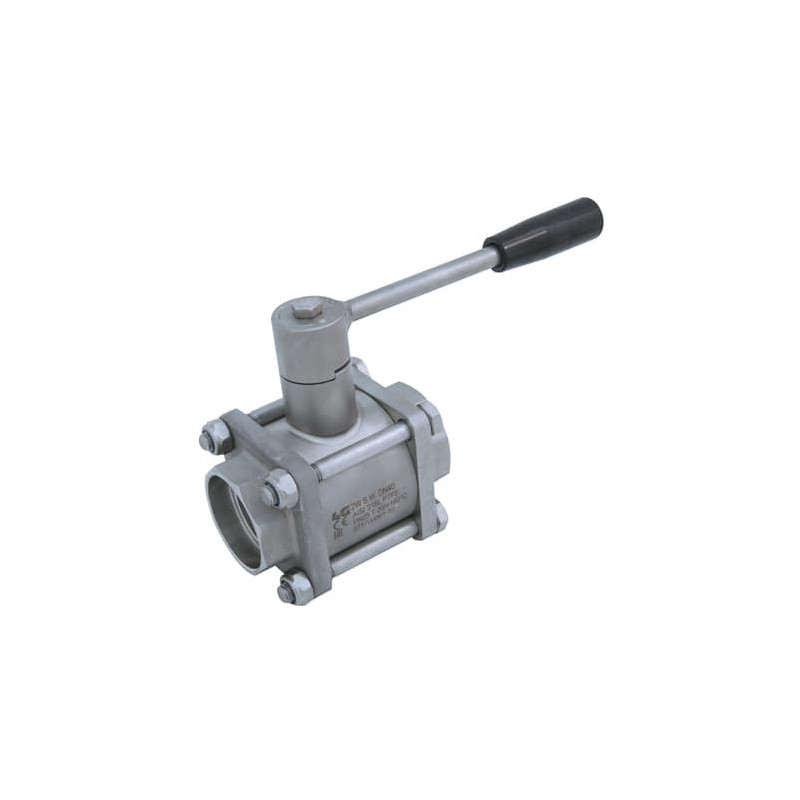

Трискладовий кран 4G Ghidini 530140, зварювання в розтруб, Tenuta Integrale
4G-530140
Новий товар
Трискладовий 2-way кульовий кран 4G Ghidini 530140, приєднання: зварювання в розтруб, виконання: гігієнічне виконання Tenuta Integrale.
Інформація
Трискладовий кран 4G Ghidini 530140, зварювання в розтруб, Tenuta Integrale — Трискладовий 2-way кульовий кран 4G Ghidini 530140, приєднання: зварювання в розтруб, виконання: гігієнічне виконання Tenuta Integrale.
Трискладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.
Tenuta Integrale. PTFE-ущільнення заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.
Основні характеристики
- Виробник: 4G Ghidini
- Код виробника: 530140
- Тип: 2-way кульовий кран
- Конструкція корпуса: трискладовий
- Приєднання: зварювання в розтруб
- Ущільнення: з заповненням порожнини / Tenuta Integrale

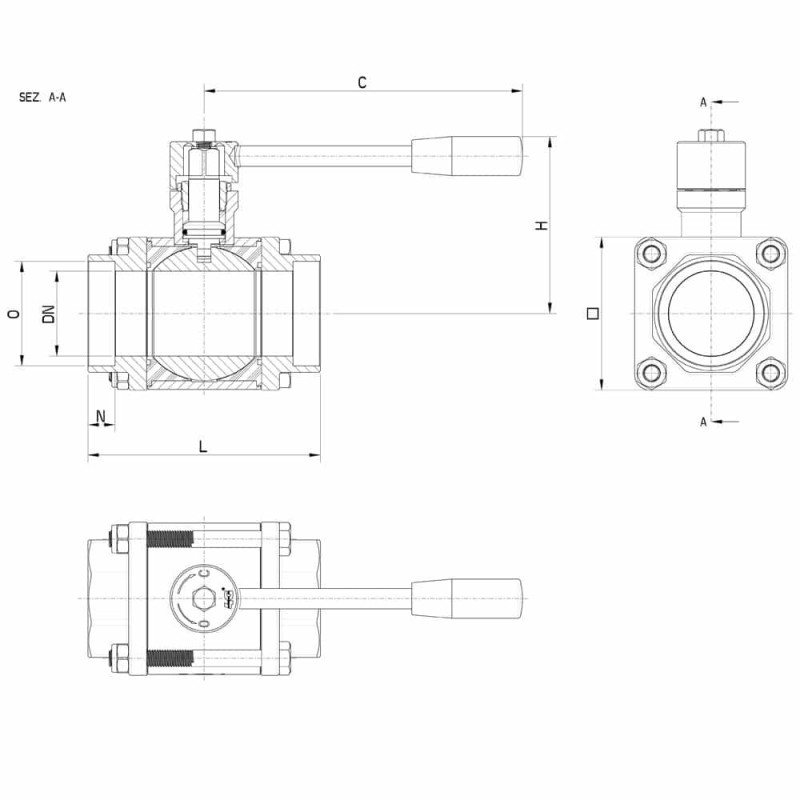

Технічні характеристики та розміри
| DN | L | C | H | N | O | □ | TIRANTI | SERRAGGIO TIRANTI (Nm) | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 70 | 110 | 55 | 9,7 | 14 | 40 | 6 x 45 | 4 | 64 | 0,46 | 530140 60410 |
| 10 | 70 | 110 | 55 | 9,7 | 17,80 | 40 | 6 x 45 | 4 | 64 | 0,44 | 530140 60810 |
| 15 | 70 | 110 | 55 | 9,7 | 22 | 40 | 6 x 45 | 4 | 64 | 0,40 | 530140 61410 3D |
| 20 | 80 | 110 | 60 | 12,7 | 27,3 | 45 | 6 x 50 | 4 | 40 | 0,60 | 530140 62010 3D |
| 25 | 90 | 160 | 70 | 12,7 | 34 | 60 | 8 x 65 | 8 | 40 | 1,10 | 530140 62610 3D |
| 32 | 100 | 160 | 80 | 12,7 | 42,8 | 70 | 8 x 70 | 10 | 25 | 1,36 | 530140 63010 |
| 40 | 114 | 190 | 95 | 12,7 | 48,9 | 80 | 10 x 90 | 12 | 25 | 2,33 | 530140 63410 3D |
| 50 | 136 | 190 | 100 | 15,8 | 61,4 | 90 | 10 x 100 | 13 | 25 | 3,55 | 530140 63810 |
| 65 | 151 | 235 | 110 | 15.8 | 76,5 (74.2) | Ø 140 | 10 x 120 | 20 | 25 | 7,5 | 530140 64410 |
| 80 | 168 | 285 | 130 | 21 | 90.2 | Ø 165 | 10 x 140 | 20 | 16 | -- | 530140 64810 |
| 100 | 200 | 310 | 150 | 19 | 115,8 | Ø 200 | 12 x 170 | 22 | 16 | -- | 530140 65410 |

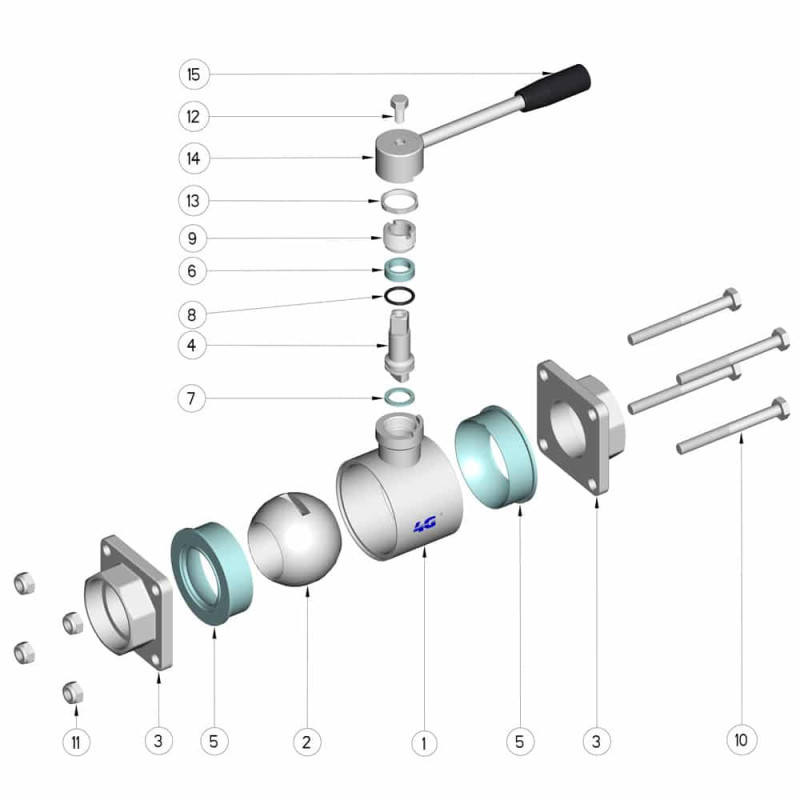

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizione perno | 1 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | OR di tenuta perno | 1 | FKM |
| 9 | Ghiera di registro | 1 | AISI 304L (303) |
| 10 | Tirante | 4 | AISI 304L |
| 11 | Dado autobloccante | 4 | AISI 304L |
| 12 | Dado | 1 | AISI 304L |
| 13 | Rondella | 1 | AISI 304L |
| 14 | Leva | 1 | AISI 304L |
| 15 | Impugnatura | 1 | Resina |
