Трискладові кульові крани

Збільшити для перегляду

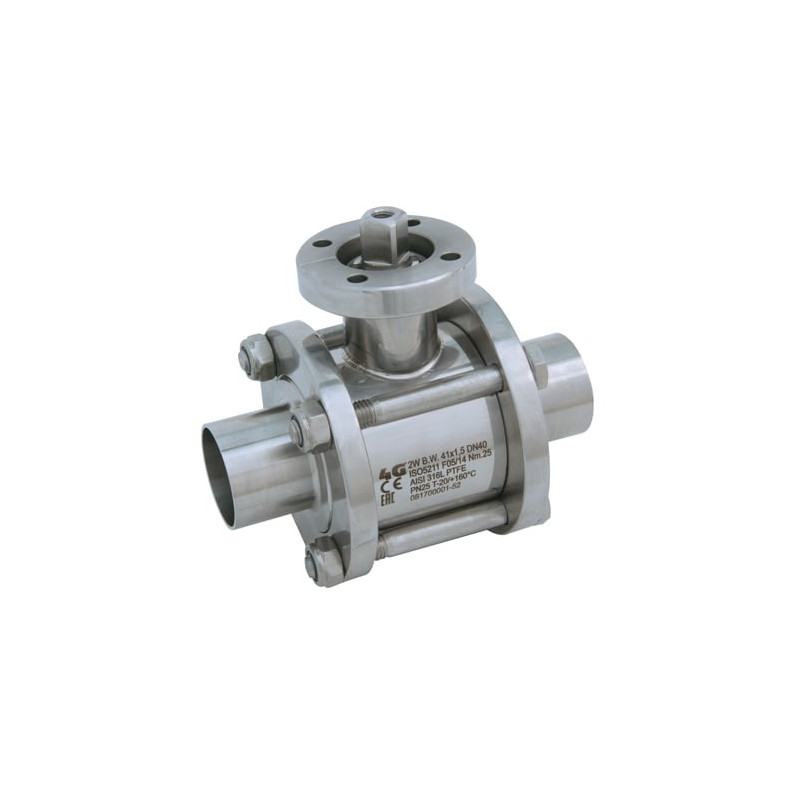

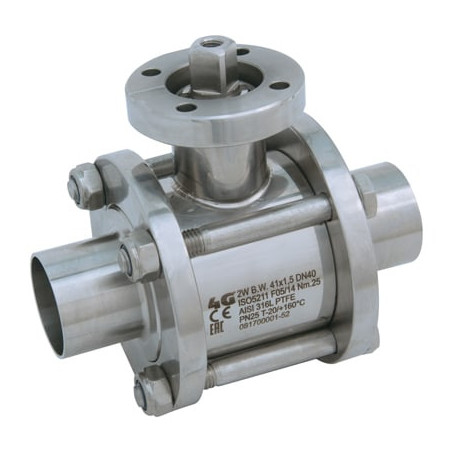

Трискладовий кран 4G Ghidini 523042, площадка ISO 5211, B.W. BS-OD / ASTM A-270, Tenuta Standard

Артикул 4G-523042-BS-OD

Стан: Новий товар

Трискладовий 2-way кульовий кран 4G Ghidini 523042 з площадкою під привід ISO 5211 / DIN 3337, приєднання: B.W. BS-OD / ASTM A-270, виконання: стандартне ущільнення.

Детальніше

Друкувати

Інформація

Трискладовий кран 4G Ghidini 523042, площадка ISO 5211, B.W. BS-OD / ASTM A-270, Tenuta Standard — Трискладовий 2-way кульовий кран 4G Ghidini 523042 з площадкою під привід ISO 5211 / DIN 3337, приєднання: B.W. BS-OD / ASTM A-270, виконання: стандартне ущільнення.

Трискладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 523042
Тип: 2-way кульовий кран
Конструкція корпуса: трискладовий
Приєднання: B.W. BS-OD / ASTM A-270
Ущільнення: стандартне ущільнення / Tenuta Standard
Керування: площадка під привід ISO 5211 / DIN 3337

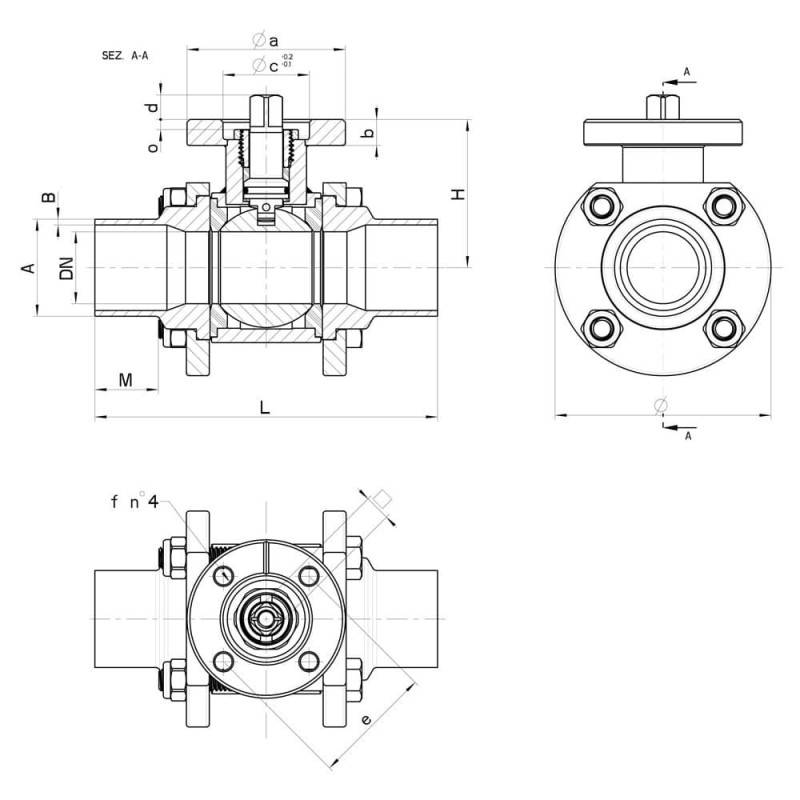

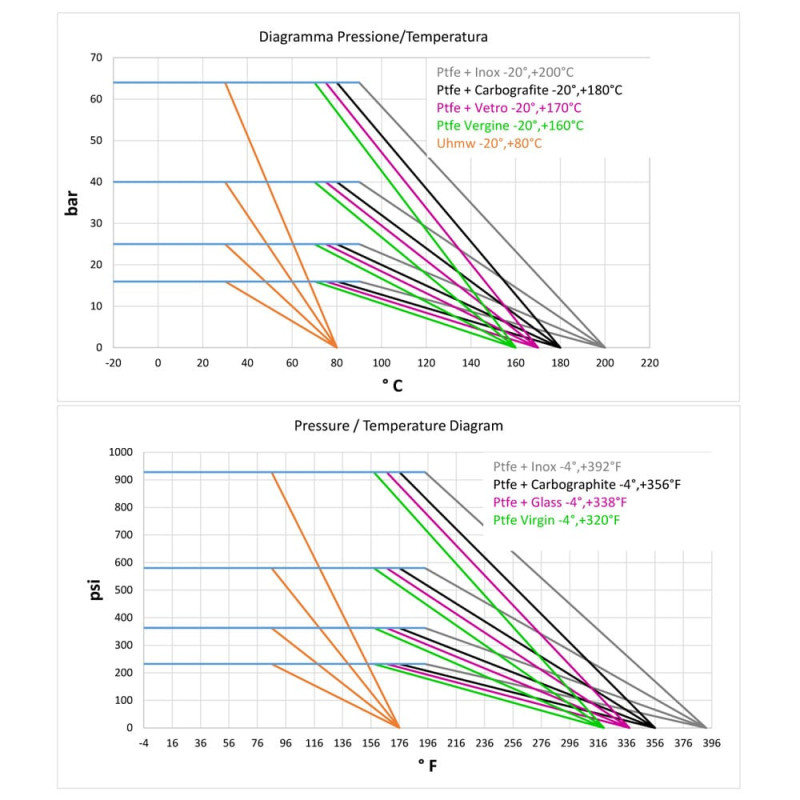

Технічні характеристики та розміри

DN	L	H	M	ØA x B	Ø	TIRANTI	SERRAGGIO TIRANTI (Nm)	PN	Kg	ISO-DIN	Ø a	b	Ø C x O	□	d	e	f	n° 4 Viti	Nm	COD. AISI 316L
10	95	41,5	20	12,7 x 1,65	55	6 x 45	4	64	---	F.03	46	9	25x3	9	8	36	6	M5x14	7	523042 6A710 3D
10	95	41,5	20	12,7 x 1,65	55	6 x 45	4	64	--	F.04	54	9	30x3	11	10	42	6	M5x14	7	523042 6A71F
15	95	41,5	20	19,05 x 1,65	55	6 x 45	4	64	0,50	F.03	46	9	25x3	9	8	36	6	M5x14	7	523042 6B910 3D
15	95	41,5	20	19,05 x 1,65	55	6 x 45	4	64	--	F.04	54	9	30x3	11	10	42	6	M5x14	7	523042 6B91F 3D
20	106	45	22	25,4 x 1,65	60	6 x 50	4	40	0,75	F.03	46	9	25x3	9	8	36	6	M5x14	10	523042 6D710 3D
20	106	45	22	25,4 x 1,65	60	6 x 50	4	40	--	F.04	54	9	30x3	11	10	42	6	M5x14	10	523042 6D71F 3D
25	118	51,5	22	25,4 x 1,65	75	8 x 65	8	40	1,35	F.04	54	9	30x3	11	10	42	6	M5x16	18	523042 6D810 3D
25	118	51,5	22	25,4 x 1,65	75	8 x 65	8	40	1,35	F.05	65	9	35x3	14	13	50	7	M6x16	18	523042 6D81F 3D
32	126	56,5	23	38,1 x 1,65	85	8 x 70	10	25	---	F.04	54	9	30x3	11	10	42	6	M5x16	20	523042 6J910 3D
32	126	56,5	23	38,1 x 1,65	85	8 x 70	10	25	--	F.05	65	9	35x3	14	13	50	7	M6x16	20	523042 6J91F 3D
40	145	74	25	38,1 x 1,65	100	10 x 90	12	25	2,96	F.05	65	12	35X4	14	13	50	7	M6X20	25	523042 6K110 3D
40	145	74	25	38,1 x 1,65	100	10 x 90	12	25	--	F.07	90	12	55x4	17	15	70	9	M8x20	25	523042 6K11F
50	165	82	25	50,8 x 1,65	120	10 x 100	13	25	4,497	F.05	65	12	35X4	14	13	50	7	M6X20	35	523042 6M810 3D
50	165	82	25	50,8 x 1,65	120	10 x 100	13	25	4,30	F.07	90	12	55x4	17	15	70	9	M8x22	35	523042 6M81F 3D
65	191	94,5	29	63.5 x 1,65	140	10 x 120	20	25	7,045	F.07	90	12	55x7	17	15	70	9	M8x22	45	523042 6R710 3D
65	191	94,5	29	63.5 x 1,65	140	10 x 120	20	25	--	F.10	125	12	70x7	22	18	102	11	M10x25	45	523042 6R71F 3D
80	208	106	27	76,2 x 1,65	165	10 x 140	20	16	10.63	F.07	90	12	55x7	17	15	70	9	M8x22	60	523042 6U510 3D
80	208	106	27	76,2 x 1,65	165	10 x 140	20	16	--	F.10	125	12	70x4	22	18	102	11	M10x25	60	523042 6U51F
100	230	120	27	101,6 x 2,11	200	12 x 170	22	16	--	F.07	90	12	55x4	17	15	70	9	M8x22	90	523042 6X410 3D
100	230	120	27	101,6 x 2,11	200	12 x 170	22	16	--	F.10	125	12	70x4	22	18	102	11	M10x25	90	523042 6X41F 3D

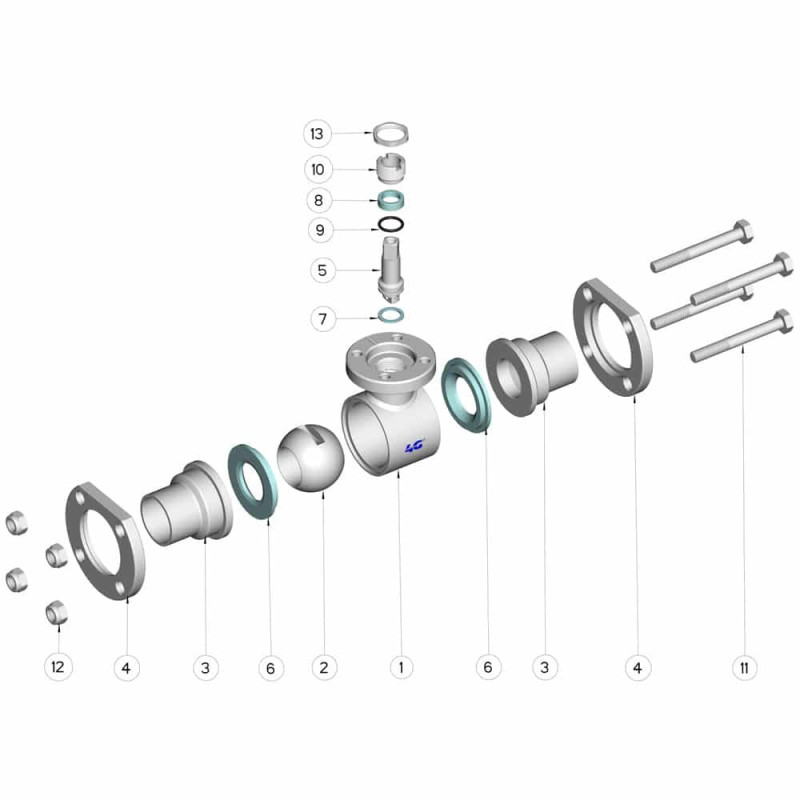

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 304L-316L
2	Sfera	1	AISI 304L-316L
3	Manicotti	2	AISI 304L-316L
4	Flange per manicotti	2	AISI 304L-316L
5	Perno	1	AISI 316L
6	Guarnizioni sfera	1	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 304L (303)
11	Tirante	4	AISI 304L
12	Dado autobloccante	4	AISI 304L
13	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 523042
