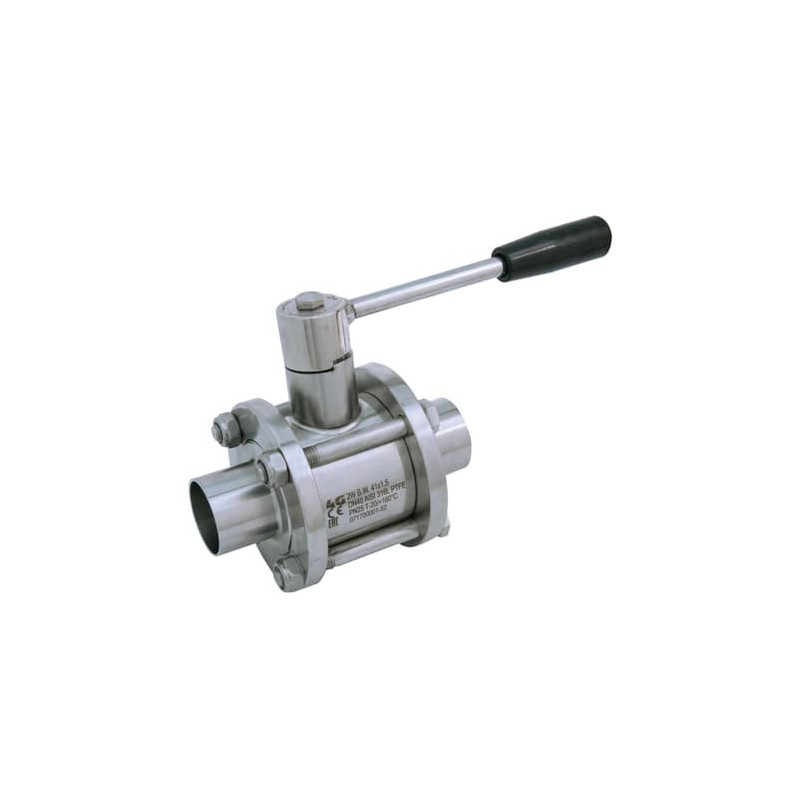

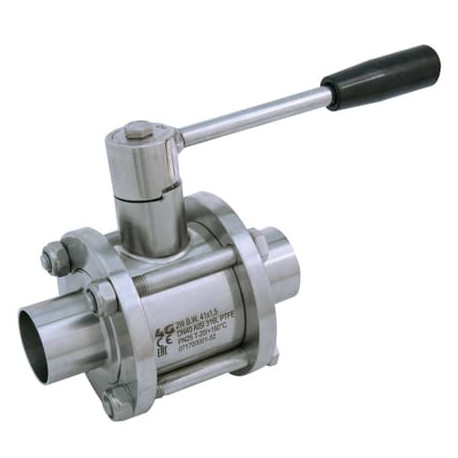

Трискладовий кран 4G Ghidini 520142, B.W. ISO 1127, Tenuta Standard
4G-520142-ISO
Новий товар
Трискладовий 2-way кульовий кран 4G Ghidini 520142, приєднання: B.W. ISO 1127, виконання: стандартне ущільнення.
Інформація
Трискладовий кран 4G Ghidini 520142, B.W. ISO 1127, Tenuta Standard — Трискладовий 2-way кульовий кран 4G Ghidini 520142, приєднання: B.W. ISO 1127, виконання: стандартне ущільнення.
Трискладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.
Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.
Основні характеристики
- Виробник: 4G Ghidini
- Код виробника: 520142
- Тип: 2-way кульовий кран
- Конструкція корпуса: трискладовий
- Приєднання: B.W. ISO 1127
- Ущільнення: стандартне ущільнення / Tenuta Standard

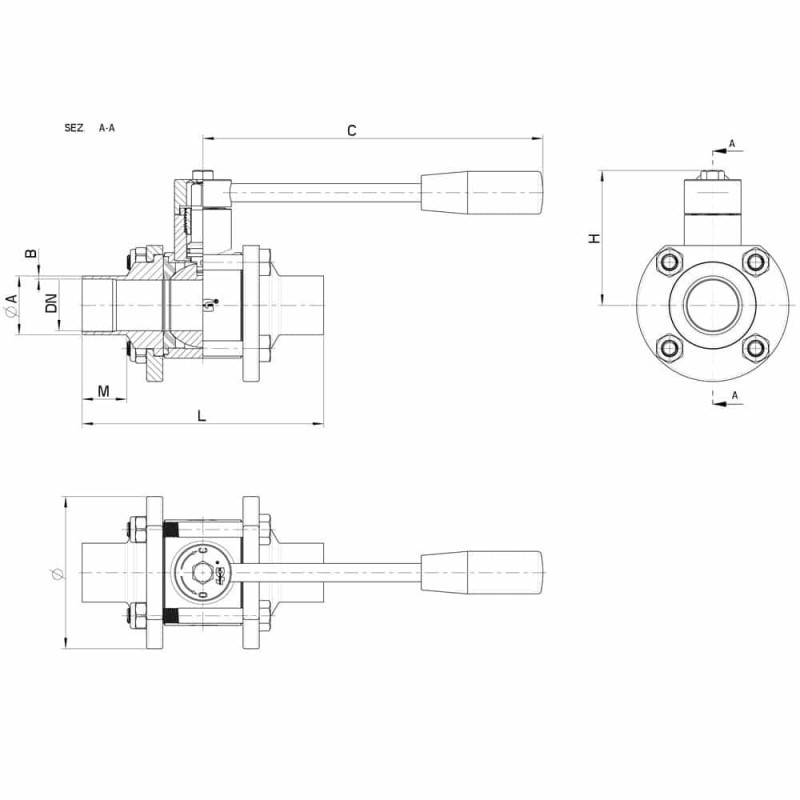

Технічні характеристики та розміри
| DN | L | C | H | M | ØA x B | Ø | TIRANTI | SERRAGGIO TIRANTI (Nm) | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 95 | 110 | 55 | 20 | 17,2 x 1,65 | 55 | 6 x 45 | 4 | 64 | -- | 520142 6B410 3D |
| 15 | 95 | 110 | 55 | 20 | 21,3 x 1,65 | 55 | 6 x 45 | 4 | 64 | 0,58 | 520142 6C210 3D |
| 20 | 106 | 110 | 60 | 22 | 26,9 x 1,65 | 60 | 6 x 50 | 4 | 40 | -- | 520142 6E310 3D |
| 25 | 118 | 160 | 70 | 22 | 33,7 x 2 | 75 | 8 x 65 | 8 | 40 | 1,38 | 520142 6H910 3D |
| 32 | 126 | 160 | 71 | 23 | 42,4 x 2 | 85 | 8 x 70 | 10 | 25 | -- | 520142 6L210 3D |
| 40 | 145 | 190 | 100 | 23 | 48,3 x 2 | 100 | 10 x 90 | 12 | 25 | -- | 520142 6M110 3D |
| 50 | 165 | 190 | 100 | 25 | 60,3 x 2 | 120 | 10 x 100 | 13 | 25 | 4,70 | 520142 6Q910 3D |
| 65 | 191 | 225 | 122 | 29 | 76,1 x 2 | 140 | 10 x 120 | 20 | 25 | 7,26 | 520142 6U610 3D |
| 80 | 208 | 290 | 134 | 28 | 88,9 x 2 | 165 | 10 x 140 | 20 | 16 | 10,70 | 520142 6W910 3D |
| 100 | 230 | 310 | 150 | 37,5 | 114,3 x 2 | 200 | 12 x 170 | 22 | 16 | -- | 520142 6Y410 |

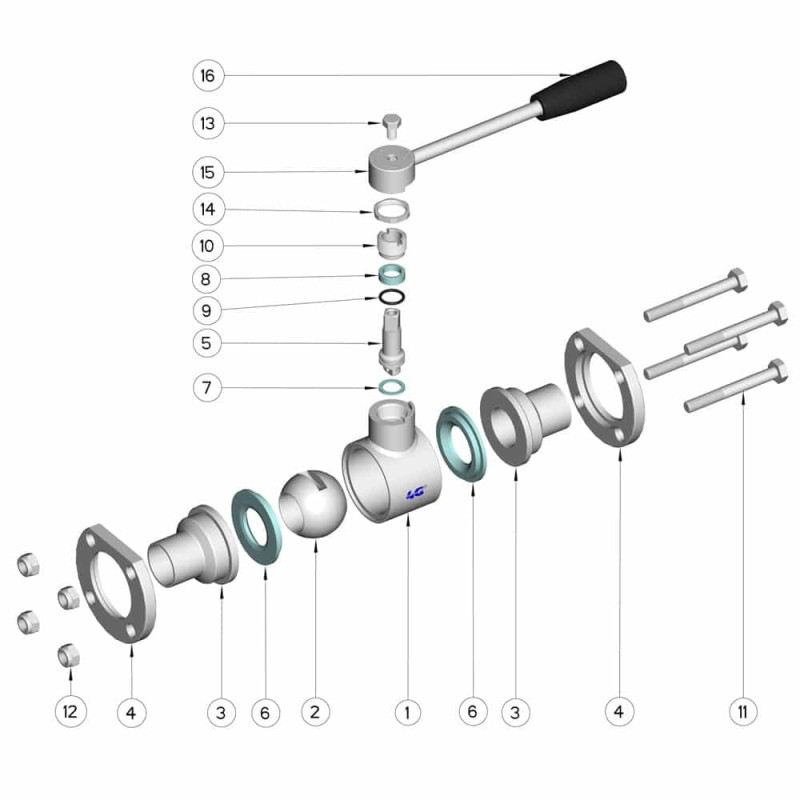

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 304L-316L |
| 2 | Sfera | 1 | AISI 304L-316L |
| 3 | Manicotti | 2 | AISI 304L-316L |
| 4 | Flange per manicotti | 2 | AISI 304L-316L |
| 5 | Perno | 2 | AISI 316L |
| 6 | Guarnizioni sfera | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Tirante | 4 | AISI 304L |
| 12 | Dado autobloccante | 4 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Dado | 1 | AISI 304L |
| 15 | Leva | 1 | AISI 304L |
| 16 | Impugnatura | 1 | DUROPLAST (PF) |
