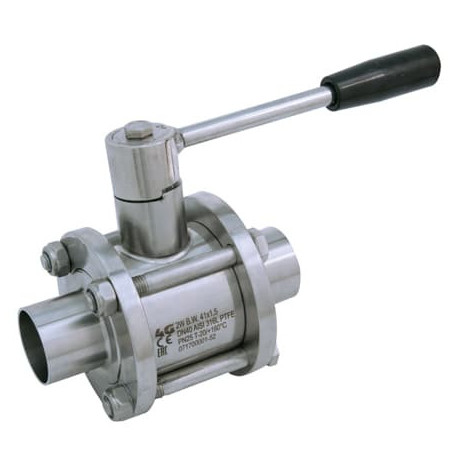

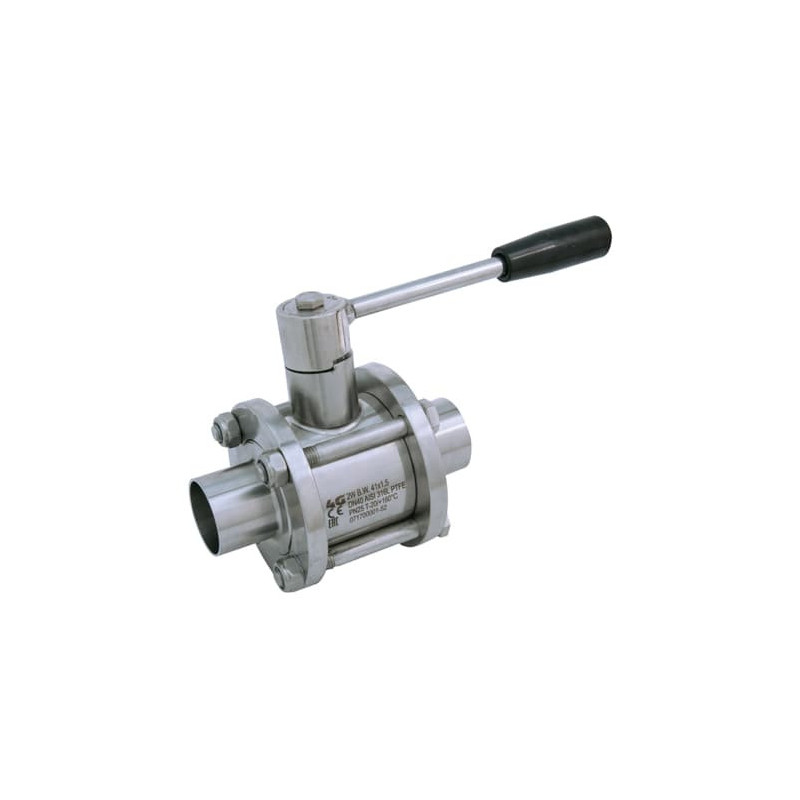

Трискладовий кран 4G Ghidini 520142, B.W. DIN 11850, Tenuta Standard
4G-520142-DIN
Новий товар
Трискладовий 2-way кульовий кран 4G Ghidini 520142, приєднання: B.W. DIN 11850, виконання: стандартне ущільнення.
Інформація
Трискладовий кран 4G Ghidini 520142, B.W. DIN 11850, Tenuta Standard — Трискладовий 2-way кульовий кран 4G Ghidini 520142, приєднання: B.W. DIN 11850, виконання: стандартне ущільнення.
Трискладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.
Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.
Основні характеристики
- Виробник: 4G Ghidini
- Код виробника: 520142
- Тип: 2-way кульовий кран
- Конструкція корпуса: трискладовий
- Приєднання: B.W. DIN 11850
- Ущільнення: стандартне ущільнення / Tenuta Standard

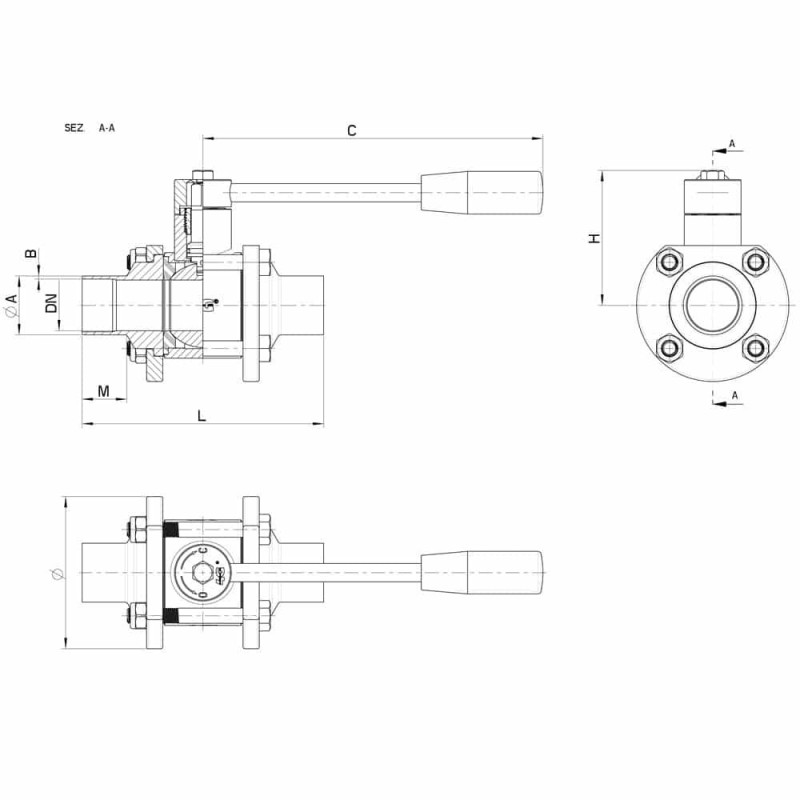

Технічні характеристики та розміри
| DN | L | C | H | M | ØA x B | Ø | TIRANTI | SERRAGGIO TIRANTI (Nm) | PN | Kg | COD. AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 95 | 110 | 55 | 20 | 13 x 1,5 | 55 | 6 x 45 | 4 | 64 | -- | 520142 6B110 3D |
| 15 | 95 | 110 | 55 | 20 | 19 x 1,5 | 55 | 6 x 45 | 4 | 64 | 0,58 | 520142 6B810 3D |
| 20 | 106 | 110 | 60 | 22 | 23 x 1,5 | 60 | 6 x 50 | 4 | 40 | 0,70 | 520142 6C510 3D |
| 25 | 118 | 160 | 70 | 22 | 29 x 1,5 | 75 | 8 x 65 | 8 | 40 | 1,36 | 520142 6F510 3D |
| 32 | 126 | 160 | 80 | 23 | 35 x 1,5 | 85 | 8 x 70 | 10 | 25 | 1,66 | 520142 6J510 3D |
| 40 | 145 | 190 | 95 | 25 | 41 x 1,5 | 100 | 10 x 90 | 12 | 25 | -- | 520142 6K910 3D |
| 50 | 165 | 190 | 100 | 25 | 53 x 1,5 | 120 | 10 x 100 | 13 | 25 | 4,46 | 520142 6N910 3D |
| 65 | 191 | 235 | 110 | 27 | 70 x 2 | 140 | 10 x 120 | 20 | 25 | 7,1400 | 520142 6S610 3D |
| 80 | 208 | 285 | 130 | 27 | 85 x 2 | 165 | 10 x 140 | 20 | 16 | 10,82 | 520142 6W410 3D |
| 100 | 230 | 325 | 144 | 22 | 104 x 2 | 200 | 12 x 170 | 22 | 16 | 18,44 | 520142 6X810 3D |

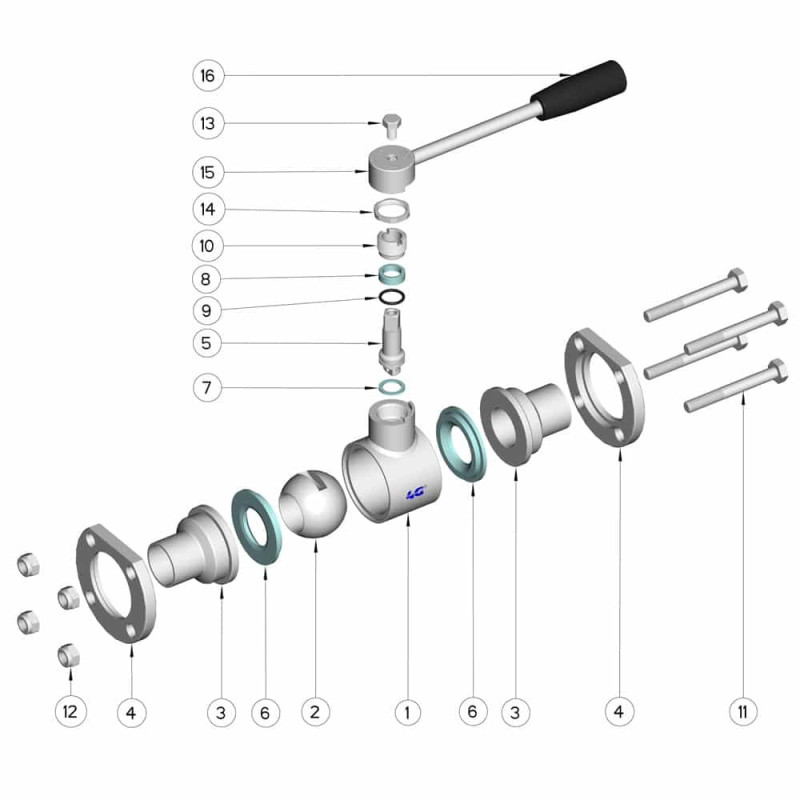

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 304L-316L |
| 2 | Sfera | 1 | AISI 304L-316L |
| 3 | Manicotti | 2 | AISI 304L-316L |
| 4 | Flange per manicotti | 2 | AISI 304L-316L |
| 5 | Perno | 2 | AISI 316L |
| 6 | Guarnizioni sfera | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Tirante | 4 | AISI 304L |
| 12 | Dado autobloccante | 4 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Dado | 1 | AISI 304L |
| 15 | Leva | 1 | AISI 304L |
| 16 | Impugnatura | 1 | DUROPLAST (PF) |
