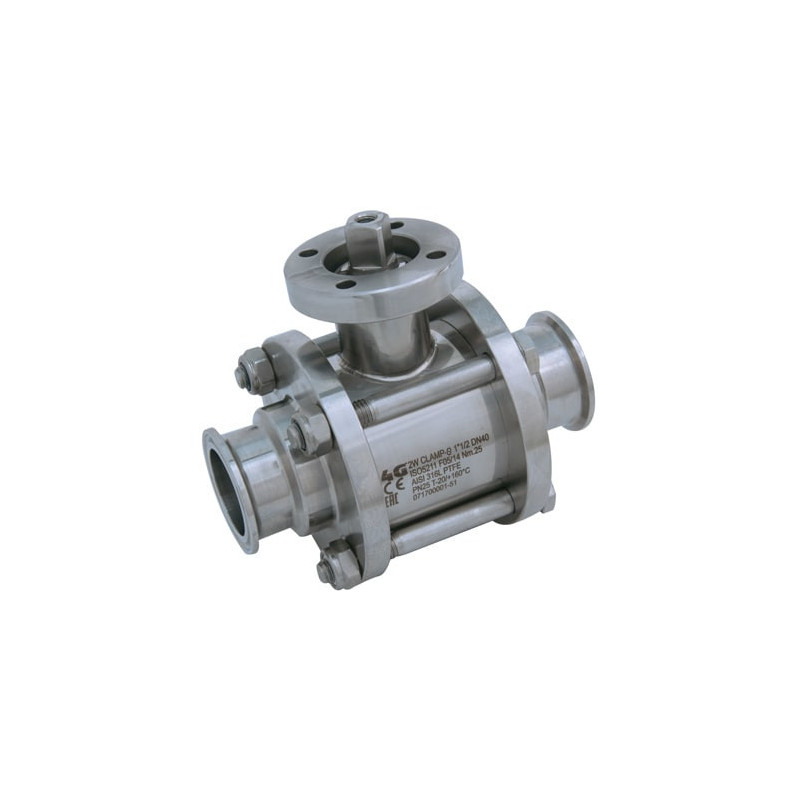

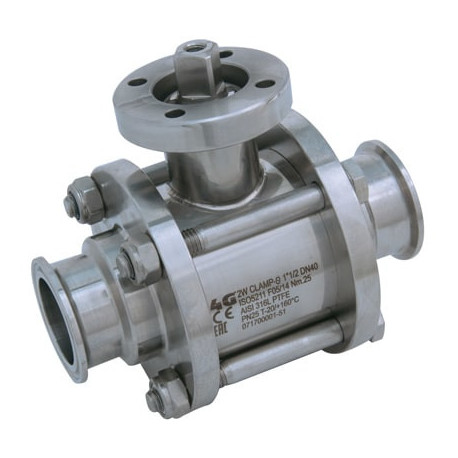

Трискладовий кран 4G Ghidini 513030, площадка ISO 5211, Clamp ISO, Tenuta Standard

Артикул 4G-513030-ISO

Стан: Новий товар

Трискладовий 2-way кульовий кран 4G Ghidini 513030 з площадкою під привід ISO 5211 / DIN 3337, приєднання: Clamp ISO, виконання: стандартне ущільнення.

Детальніше

Друкувати

Інформація

Трискладовий кран 4G Ghidini 513030, площадка ISO 5211, Clamp ISO, Tenuta Standard — Трискладовий 2-way кульовий кран 4G Ghidini 513030 з площадкою під привід ISO 5211 / DIN 3337, приєднання: Clamp ISO, виконання: стандартне ущільнення.

Трискладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 513030
Тип: 2-way кульовий кран
Конструкція корпуса: трискладовий
Приєднання: Clamp ISO
Ущільнення: стандартне ущільнення / Tenuta Standard
Керування: площадка під привід ISO 5211 / DIN 3337

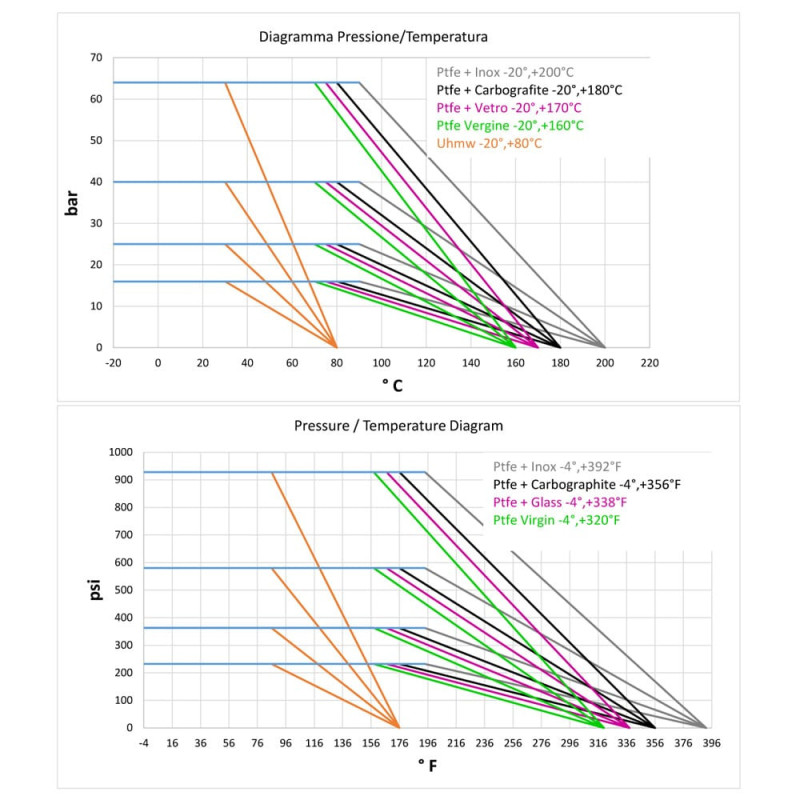

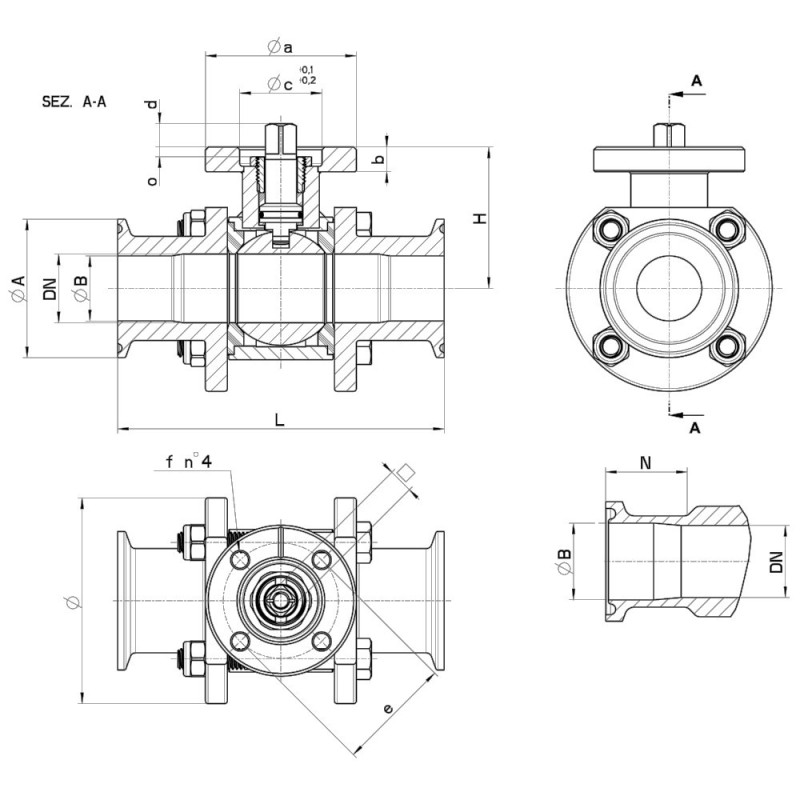

Технічні характеристики та розміри

CLAMP REHIE B OD	DN	L	H	N	Ø	Ø A	Ø B	TIRANTI	SERRAGGIO TIRANTI (Nm)	PN	KG	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n°4 VITI	Nm	CODICE AISI 316L
13.5	10	95	41.5	17	55	25	10.3	6 x 45	4	64	0.59	F.03	45	7	25x3	9	8	36	6	M5x14	7	513030 61110 3D
13.5	10	95	41.5	17	55	25	10.3	6 x 45	4	64	0.63	F.04	55	7	30x3	11	10	42	6	M5x14	7	513030 6111F 3D
17.2	15	95	41.5	17	55	25	14	6 x 45	4	64	0.52	F.03	45	7	25x3	9	8	36	6	M5x14	7	513030 61710 3D
17.2	15	95	41.5	17	55	25	14	6 x 45	4	64	0.57	F.04	55	7	30x3	11	10	42	6	M5x14	7	513030 6171F 3D
21.3	20	106	45	25	60	50,5	18.1	6 x 50	4	40	0.85	F.03	45	7	25x3	9	8	36	6	M5x14	10	513030 62310 3D
21.3	20	106	45	25	60	50,5	18.1	6 x 50	4	40	0.89	F.04	55	7	30x3	11	10	42	6	M5x14	10	513030 6231F 3D
26.9	25	118	51.5	22	75	50,5	23.7	6 x 65	8	40	1.55	F.04	55	9	30x3	11	10	42	6	M5x16	18	513030 62510 3D
26.9	25	118	51.5	22	75	50,5	23.7	6 x 65	8	40	1.62	F.05	65	9	35x3	14	13	50	7	M6x16	18	513030 6251F 3D
33.7	25	118	51.5	22	75	50,5	29.7	6 x 65	8	40	1.46	F.04	55	9	30x3	11	10	42	6	M5x16	18	513030 62710 3D
33.7	25	118	51.5	22	75	50,5	29.7	6 x 65	8	40	1.54	F.05	65	9	35x3	14	13	50	7	M6x16	18	5130306271F 3D
33.7	32	126	56.5	24	85	50,5	29.7	8 x 70	10	25	1.81	F.04	55	9	30x3	11	10	42	6	M5x16	20	513030 63110 3D
33.7	32	126	56.5	24	85	50,5	29.7	8 x 70	10	25	1.88	F.05	65	9	35x3	14	13	50	7	M6x16	20	513030 6311F 3D
42.4	40	145	76	22	100	64	38.4	10 x 90	12	25	3.48	F.05	65	12	35x6	14	13	50	7	M6x20	25	513030 63310 3D
42.4	40	145	76	22	100	64	38.4	10 x 90	12	25	3.70	F.07	90	12	55x6	17	14	70	9	M8x22	25	513030 6331F 3D
48.3	40	145	76	22	100	64	44.3	10 x 90	12	25	3.32	F.05	65	12	35x6	14	13	50	7	M6x20	25	513030 63710 3D
48.3	40	145	76	22	100	64	44.3	10 x 90	12	25	3.53	F.07	90	12	55x6	17	14	70	9	M8x22	25	513030 6371F 3D
60.3	50	165	84	19	120	77,5	56.3	10 x 100	13	25	5.07	F.05	65	12	35x6	14	13	50	7	M6x20	35	513030 64110 3D
60.3	50	165	84	19	120	77,5	56.3	10 x 100	13	25	5.29	F.07	90	12	55x6	17	14	70	9	M8x22	35	513030 6411F 3D
76.1	65	191	94.5	19	140	91	72.1	10 x 120	20	25	7.66	F.07	90	12	55x7	17	15	70	9	M8x22	45	513030 64710 3D
76.1	65	191	94.5	19	140	91	72.1	10 x 120	20	25	8.09	F.10	120	12	70x7	22	19	102	11	M10x25	45	513030 6471F 3D
88.9	80	208	106	20	165	106	84.3	10 x 140	20	16	11.23	F.07	90	12	55x7	17	15	70	9	M8x22	60	513030 65110 3D
88.9	80	208	106	20	165	106	84.3	10 x 140	20	16	11.66	F.10	120	12	70x7	22	19	102	11	M10x25	60	513030 6511F 3D
114.3	100	230	120	23	200	130	109.7	12 x 170	22	16	18.88	F.07	90	12	55x5	17	15	70	9	M8x22	90	513030 65310 3D
114.3	100	230	120	23	200	130	109.7	12 x 170	22	16	19.32	F.10	120	12	70x5	22	18	102	11	M10x25	90	513030 6531F 3D

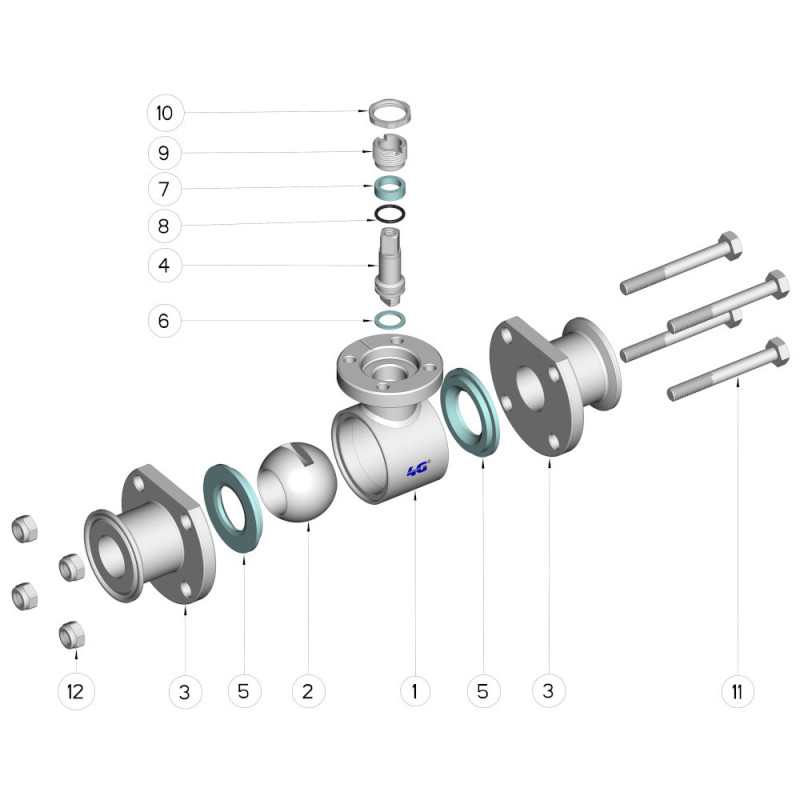

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizione perno	1	PTFE
7	Guarnizione perno	1	PTFE
8	OR di tenuta perno	1	FKM
9	Ghiera di registro	1	AISI 304L (303)
10	Controdado	1	AISI 303
11	Tirante	4 - 6	AISI 303
12	Dado autobloccante	4 - 6	AISI 303
