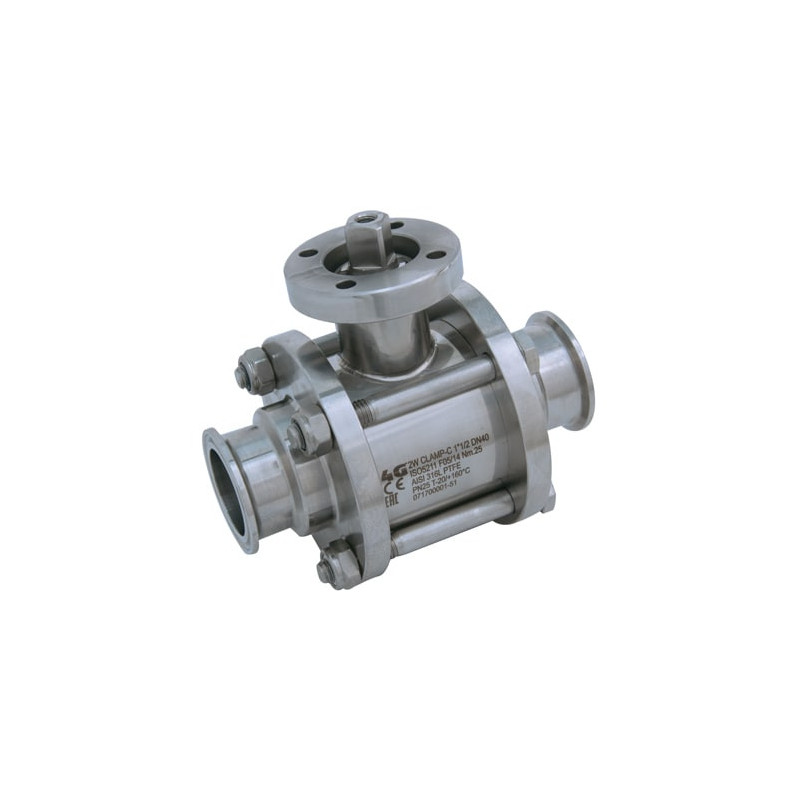

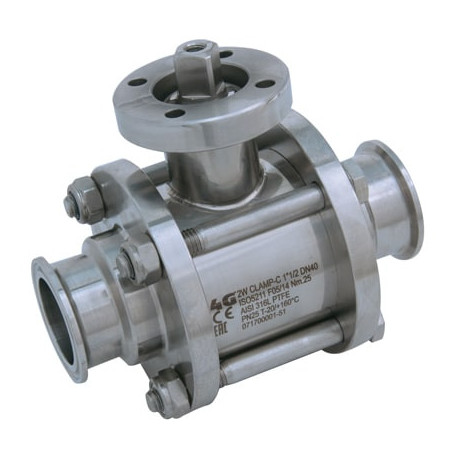

Трискладовий кран 4G Ghidini 513030, площадка ISO 5211, Clamp BS, Tenuta Standard

Артикул 4G-513030-BS

Стан: Новий товар

Трискладовий 2-way кульовий кран 4G Ghidini 513030 з площадкою під привід ISO 5211 / DIN 3337, приєднання: Clamp BS, виконання: стандартне ущільнення.

Детальніше

Друкувати

Інформація

Трискладовий кран 4G Ghidini 513030, площадка ISO 5211, Clamp BS, Tenuta Standard — Трискладовий 2-way кульовий кран 4G Ghidini 513030 з площадкою під привід ISO 5211 / DIN 3337, приєднання: Clamp BS, виконання: стандартне ущільнення.

Трискладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 513030
Тип: 2-way кульовий кран
Конструкція корпуса: трискладовий
Приєднання: Clamp BS
Ущільнення: стандартне ущільнення / Tenuta Standard
Керування: площадка під привід ISO 5211 / DIN 3337

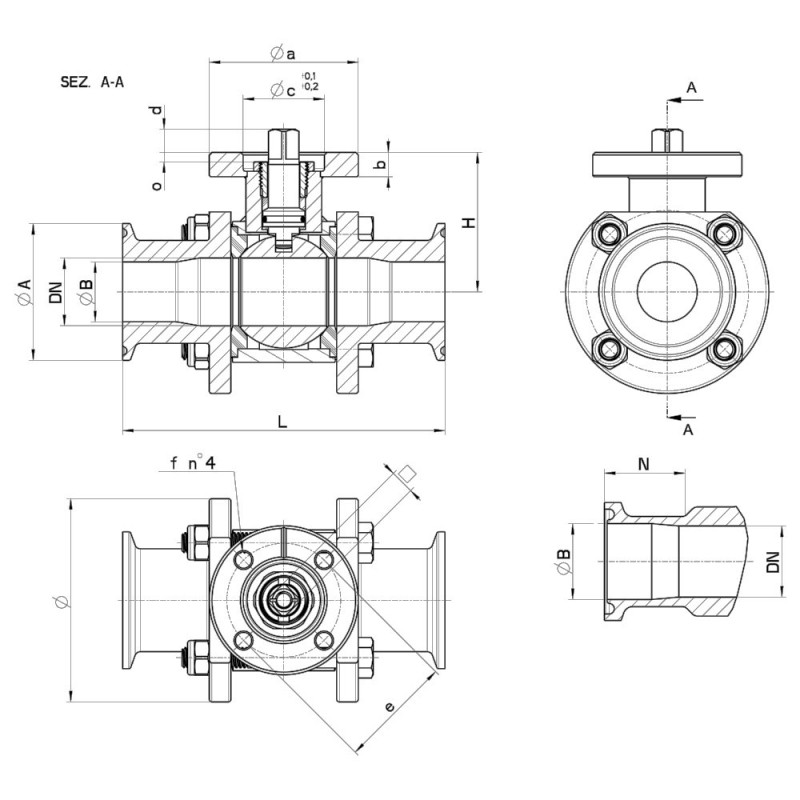

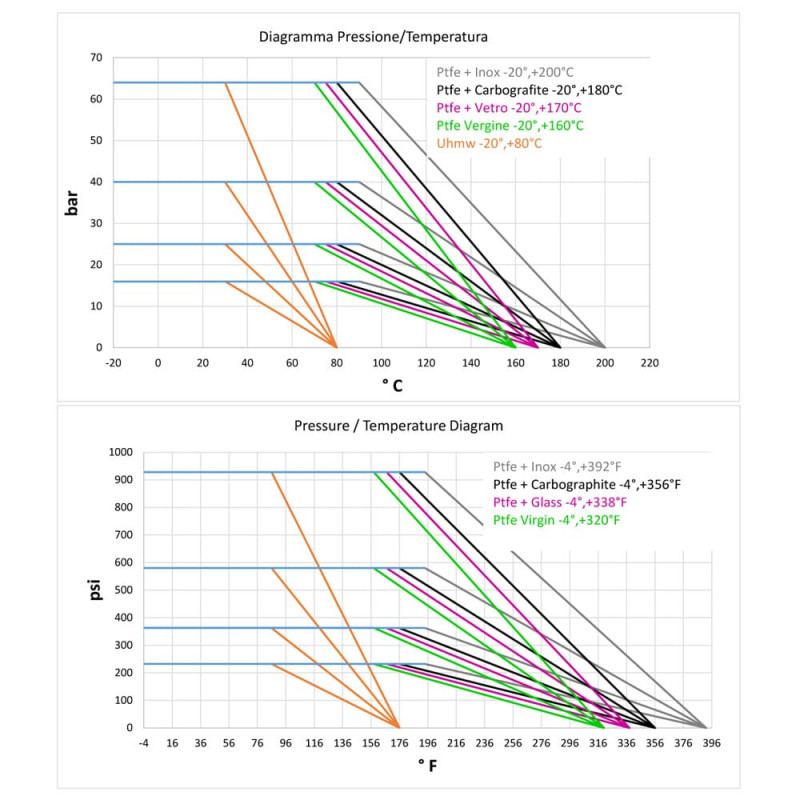

Технічні характеристики та розміри

CLAMP SERIE C DN/OD	DN	L	H	N	Ø	Ø A	Ø B	TIRANTI	SERRAGGIO TIRANTI (Nm)	PN	KG	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n°4 VITI	Nm	CODICE AISI 316L
1/2"	10	95	41.5	17	55	25	9,4	6 x 45	4	64	0,60	F.03	45	7	25x3	9	8	36	6	M5x14	7	513030 61210 3D
1/2"	10	95	41.5	17	55	25	9,4	6 x 45	4	64	0,64	F.04	55	7	30x3	11	10	42	6	M5x14	7	513030 6121F 3D
3/4"	15	95	41.5	17	55	25	15,75	6 x 45	4	64	0,51	F.03	45	7	25x3	9	8	36	6	M5x14	7	513030 61810 3D
3/4"	15	95	41.5	17	55	25	15,75	6 x 45	4	64	0,56	F.04	55	7	30x3	11	10	42	6	M5x14	7	513030 6181F 3D
1"	20	106	45	25	60	50,5	22,1	6 x 50	4	40	0,81	F.03	45	7	25x3	9	8	36	6	M5x14	10	513030 62410 3D
1"	20	106	45	25	60	50,5	22,1	6 x 50	4	40	0,85	F.04	55	7	30x3	11	10	42	6	M5x14	10	513030 6241F 3D
1"	25	118	51.5	22	75	50,5	22,1	6 x 65	8	40	1,56	F.04	55	9	30x3	11	10	42	6	M5x16	18	513030 62610 3D
1"	25	118	51.5	22	75	50,5	22,1	6 x 65	8	40	1,64	F.05	65	9	35x3	14	13	50	7	M6x16	18	513030 6261F 3D
1"1/2	32	126	56.5	24	85	50,5	34,8	8 x 70	10	25	1,70	F.04	55	9	30x3	11	10	42	6	M5x16	20	513030 63210 3D
1"1/2	32	126	56.5	24	85	50,5	34,8	8 x 70	10	25	1,77	F.05	65	9	35x3	14	13	50	7	M6x16	20	513030 6321F 3D
1"1/2	40	145	76	19	100	50,5	34,8	10 x 90	12	25	3,18	F.05	65	12	35x6	14	13	50	7	M6x20	25	513030 63410 3D
1"1/2	40	145	76	19	100	50,5	34,8	10 x 90	12	25	3,40	F.07	90	12	55x6	17	14	70	9	M8x22	25	513030 6341F 3D
2"	50	165	84	19	120	64	47,5	10 x 100	13	25	4,65	F.05	65	12	35x6	14	13	50	7	M6x20	35	513030 63810 3D
2"	50	165	84	19	120	64	47,5	10 x 100	13	25	4,87	F.07	90	12	55x6	17	14	70	9	M8x22	35	513030 6381F 3D
2"1/2	65	191	94.5	19	140	77,5	60,2	10 x 120	20	25	7,54	F.07	90	12	55x7	17	15	70	9	M8x22	45	513030 64410 3D
2"1/2	65	191	94.5	19	140	77,5	60,2	10 x 120	20	25	7,97	F.10	120	12	70x7	22	19	102	11	M10x25	45	513030 6441F 3D
3"	80	208	106	28	165	91	72,9	10 x 140	20	16	10,76	F.07	90	12	55x7	17	15	70	9	M8x22	60	513030 64810 3D
3"	80	208	106	28	165	91	72,9	10 x 140	20	16	11,19	F.10	120	12	70x7	22	19	102	11	M10x25	60	513030 6481F 3D
4"	100	230	120	23	200	119	97,38	12 x 170	22	16	18,60	F.07	90	12	55x5	17	15	70	9	M8x22	90	513030 65410 3D
4"	100	230	120	23	200	119	97,38	12 x 170	22	16	19,04	F.10	120	12	70x5	22	18	102	11	M10x25	90	513030 6541F 3D

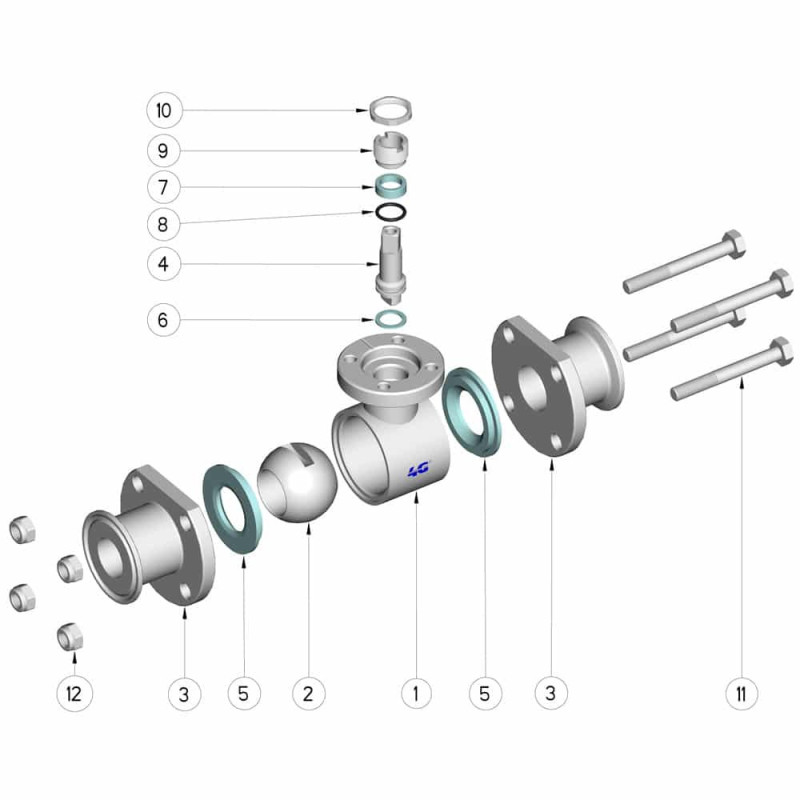

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizione perno	1	PTFE
7	Guarnizione perno	1	PTFE
8	OR di tenuta perno	1	FKM
9	Ghiera di registro	1	AISI 304L (303)
10	Controdado	1	AISI 303
11	Tirante	4 - 6	AISI 303
12	Dado autobloccante	4 - 6	AISI 303

Документація

Технічний лист 4G Ghidini 513030
