Трискладові кульові крани

Збільшити для перегляду

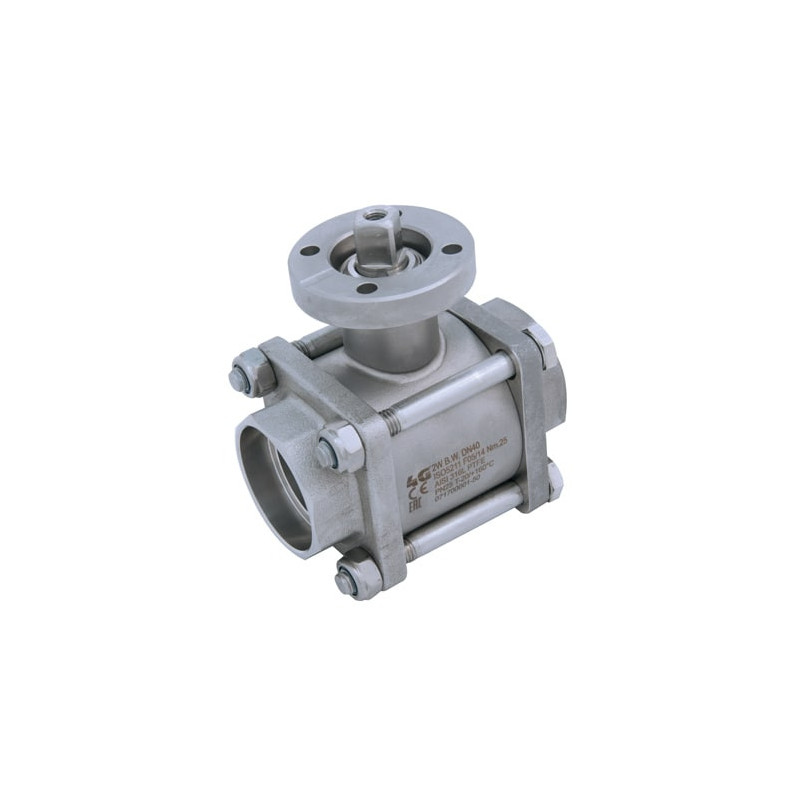

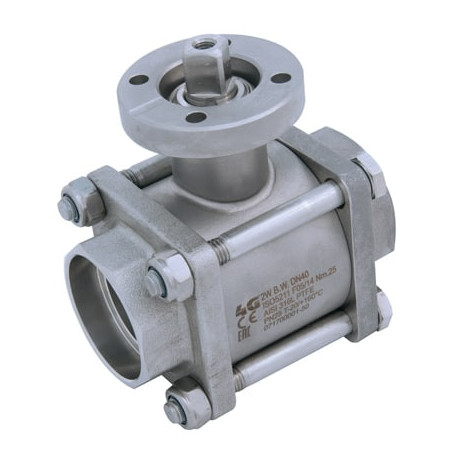

Трискладовий кран 4G Ghidini 503040, площадка ISO 5211, зварювання в розтруб, Tenuta Standard

Артикул 4G-503040

Стан: Новий товар

Трискладовий 2-way кульовий кран 4G Ghidini 503040 з площадкою під привід ISO 5211 / DIN 3337, приєднання: зварювання в розтруб, виконання: гігієнічне виконання Tenuta Standard.

Детальніше

Друкувати

Інформація

Трискладовий кран 4G Ghidini 503040, площадка ISO 5211, зварювання в розтруб, Tenuta Standard — Трискладовий 2-way кульовий кран 4G Ghidini 503040 з площадкою під привід ISO 5211 / DIN 3337, приєднання: зварювання в розтруб, виконання: гігієнічне виконання Tenuta Standard.

Трискладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 503040
Тип: 2-way кульовий кран
Конструкція корпуса: трискладовий
Приєднання: зварювання в розтруб
Ущільнення: з заповненням порожнини / Tenuta Standard
Керування: площадка під привід ISO 5211 / DIN 3337

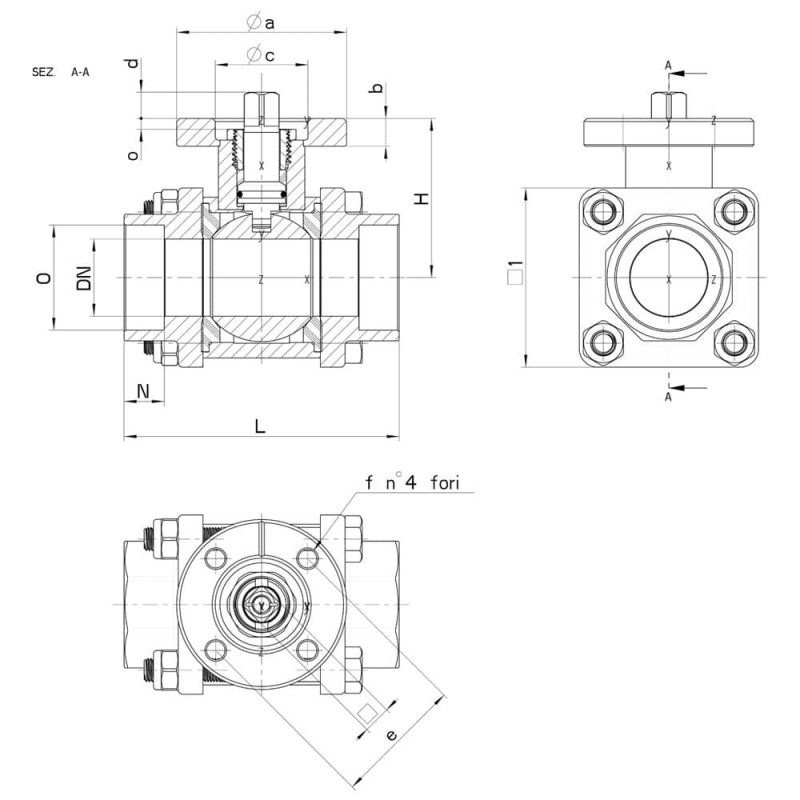

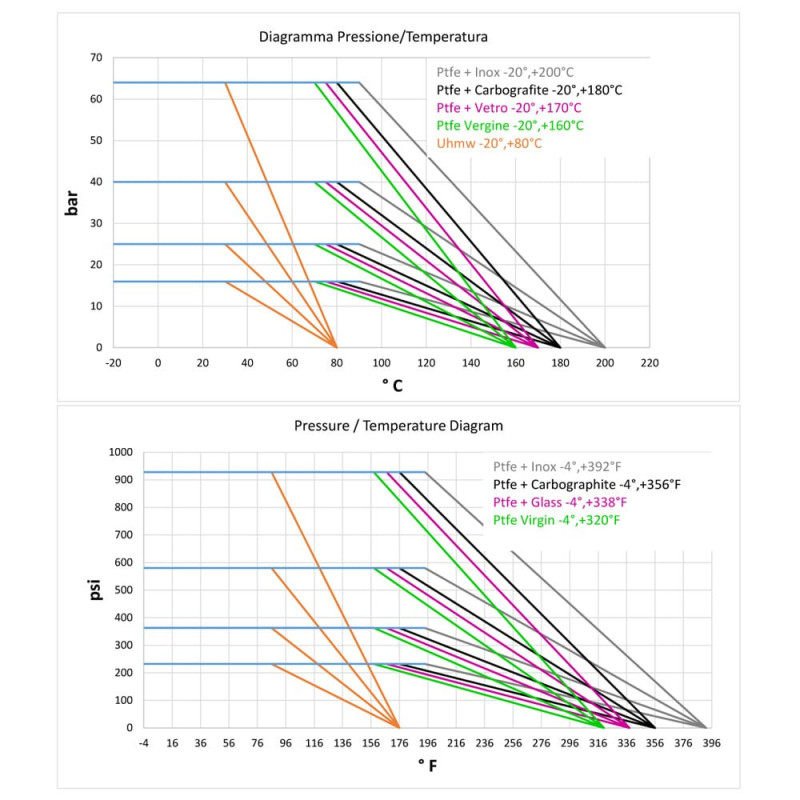

Технічні характеристики та розміри

DN	L	H	N	Ø O	□ 1	TIRANTI	SERRAGGIO TIRANTI (Nm)	PN	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n° 4 Viti	Nm	Kg	CODICE_AISI_316
8	70	41,5	10	14	40	6 x 45	4	64	F.03	46	9	25x3	9	8	36	6	M5x14	7	0,48	503040 60410 3D
8	70	41,5	10	14	40	6 x 45	4	64	F.04	54	9	30x3	11	10	42	6	M5x16	7	0,52	503040 6041F 3D
10	70	41,5	10	17,8	40	6 x 45	4	64	F.03	46	9	25x3	9	8	36	6	M5x14	7	0,45	503040 60810 3D
10	70	41,5	10	17,8	40	6 x 45	4	64	F.04	54	9	30x3	11	10	42	6	M5x16	7	0,49	503040 6081F 3D
15	70	41,5	10	22	40	6 x 45	4	64	F.03	46	9	25x3	9	8	36	6	M5x14	7	0,41	503040 61410 3D
15	70	41,5	10	22	40	6 x 45	4	64	F.04	54	9	30x3	11	10	42	6	M5x16	7	0,46	503040 6141F 3D
20	80	45	13	27,3	45	6 x 50	4	40	F.03	46	9	25x3	9	8	36	6	M5x14	10	0,61	503040 62010 3D
20	80	45	13	27,3	45	6 x 50	4	40	F.04	54	9	30x3	11	10	42	6	M5x14	10	0,65	503040 6201F 3D
25	90	51,5	13	34	60	8 x 65	8	40	F.04	54	9	30x3	11	10	42	6	M5x16	18	1,08	503040 62610 3D
25	90	51,5	13	34	60	8 x 65	8	40	F.05	65	9	35x3	14	13	50	7	M6x16	18	1,23	503040 6261F 3D
32	100	56,5	13	42,8	70	8 x 70	10	25	F.04	54	9	30x3	11	10	42	6	M5x16	20	1,50	503040 63010 3D
32	100	56,5	13	42,8	70	8 x 70	10	25	F.05	65	9	35x3	14	13	50	7	M6x16	20	1,67	503040 6301F 3D
40	114	74	13	48,9	80	10 x 90	12	25	F.05	65	12	35X4	14	13	50	7	M6X20	25	2,31	503040 63410 3D
40	114	74	13	48,9	80	10 x 90	12	25	F.07	90	12	55x4	17	15	70	9	M8x20	25	2,48	503040 6341F 3D
50	136	82	16	61,4	90	10 x 100	13	25	F.05	65	12	35x4	14	13	50	7	M6x20	35	3,54	503040 63810 3D
50	136	82	16	61,4	90	10 x 100	13	25	F.07	90	12	55x4	17	15	70	9	M8x20	35	3,70	503040 6381F 3D
65	152	94,5	16	76,5 (74.2)	Ø 140	10 x 120	20	25	F.07	90	12	55x4	17	15	70	9	M8x20	45	-	503040 64410 3D
65	152	94,5	16	76,5 (74.2)	Ø 140	10 x 120	20	25	F.10	125	12	70x4	22	18	102	11	M10x25	45	-	503040 6441F 3D
80	172	106	16	90.2	Ø 165	10 x 140	20	16	F.07	90	12	55x4	17	15	70	9	M10x25	60	-	503040 64810 3D
80	172	106	16	90.2	Ø 165	10 x 140	20	16	F.10	125	12	70x4	22	18	102	11	M10x25	60	-	503040 6481F 3D
100	200	120	19	115,8	Ø 200	12 x 170	22	16	F.07	90	12	55x4	17	15	70	9	M10x25	90	-	503040 65410 3D
100	200	120	19	115,8	Ø 200	12 x 170	22	16	F.10	125	12	70x4	22	18	102	11	M10x25	90	-	503040 6541F 3D

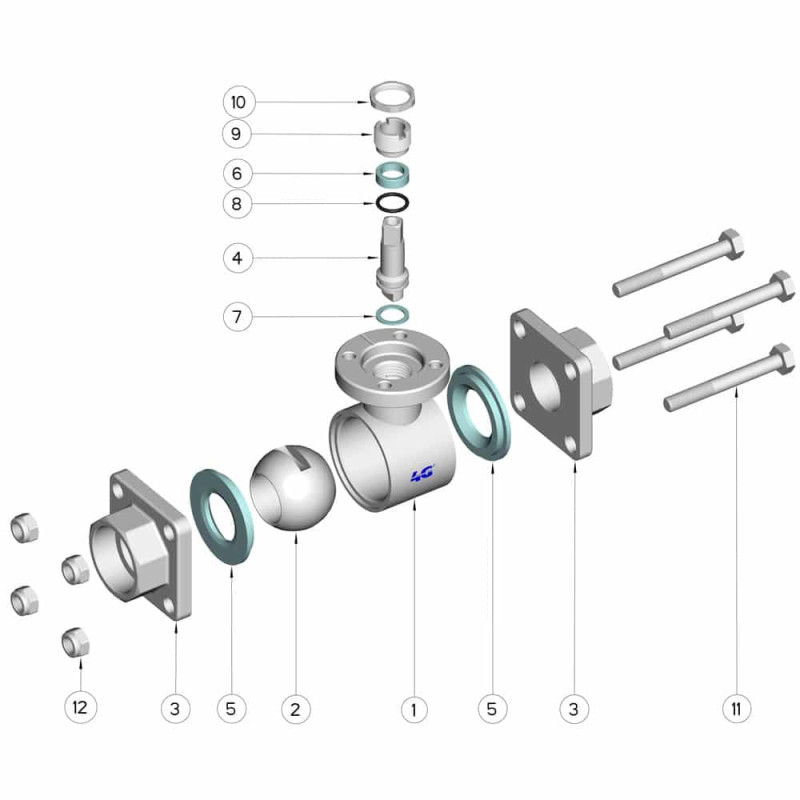

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizione perno	1	PTFE
7	Guarnizione perno	1	PTFE
8	OR di tenuta perno	1	FKM
9	Ghiera di registro	1	AISI 304L (303)
10	Controdado	1	AISI 303
11	Tirante	4	AISI 304L
12	Dado autobloccante	4	AISI 304L

Документація

Технічний лист 4G Ghidini 503040
