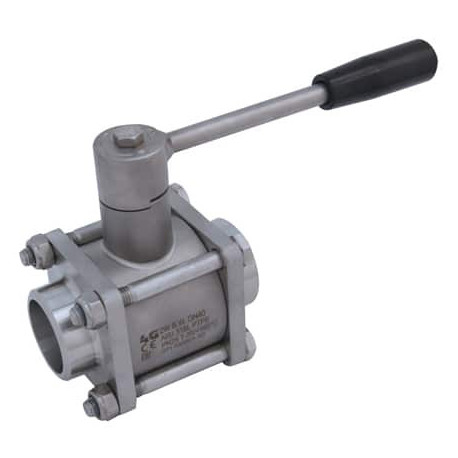

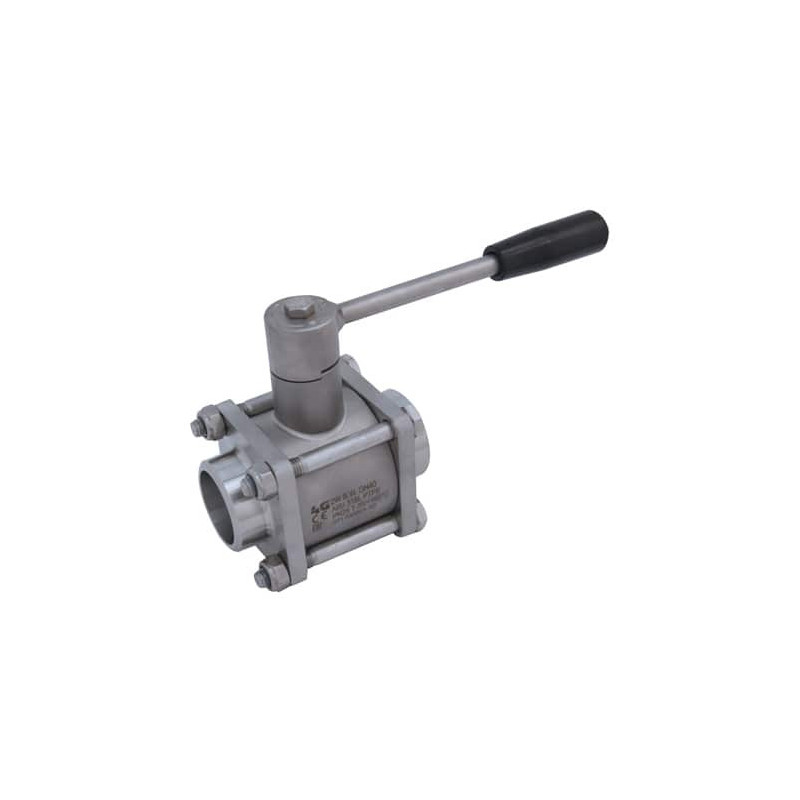

Трискладовий кран 4G Ghidini 500142, B.W. SCH80, Tenuta Standard
4G-500142
Новий товар
Трискладовий 2-way кульовий кран 4G Ghidini 500142, приєднання: B.W. SCH80, виконання: стандартне ущільнення.
Інформація
Трискладовий кран 4G Ghidini 500142, B.W. SCH80, Tenuta Standard — Трискладовий 2-way кульовий кран 4G Ghidini 500142, приєднання: B.W. SCH80, виконання: стандартне ущільнення.
Трискладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.
Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.
Основні характеристики
- Виробник: 4G Ghidini
- Код виробника: 500142
- Тип: 2-way кульовий кран
- Конструкція корпуса: трискладовий
- Приєднання: B.W. SCH80
- Ущільнення: стандартне ущільнення / Tenuta Standard

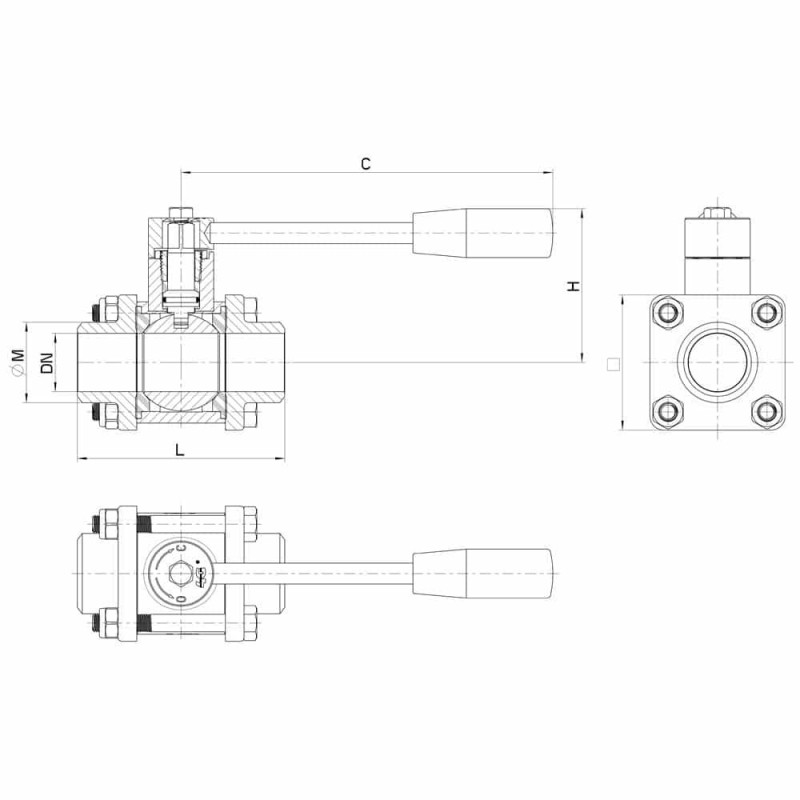

Технічні характеристики та розміри
| DN | L | C | H | ØM | □ | TIRANTI | SERRAGGIO TIRANTI (Nm) | PN | Kg | COD. AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 70 | 110 | 55 | 14 | 40 | 6 x 45 | 4 | 64 | 0,38 | 500142 60410 3D |
| 10 | 70 | 110 | 55 | 18 | 40 | 6 x 45 | 4 | 64 | 0,38 | 500142 60810 3D |
| 15 | 70 | 110 | 55 | 22,5 | 40 | 6 x 45 | 4 | 64 | 0,40 | 500142 61410 3D |
| 20 | 80 | 110 | 60 | 28 | 45 | 6 x 50 | 4 | 40 | 0,54 | 500142 62010 3D |
| 25 | 90 | 160 | 70 | 34,5 | 60 | 8 x 65 | 8 | 40 | 1,08 | 500142 62610 3D |
| 32 | 100 | 160 | 80 | 43,5 | 70 | 8 x 70 | 10 | 25 | 1,44 | 500142 63010 3D |
| 40 | 114 | 190 | 95 | 49,5 | 80 | 10 x 90 | 12 | 25 | 2,33 | 500142 63410 3D |
| 50 | 136 | 190 | 100 | 61,5 | 90 | 10 x 100 | 13 | 25 | 3,56 | 500142 63810 3D |
| 65 | 151 | 235 | 110 | 76 | Ø 140 | 10 x 120 | 20 | 25 | -- | 500142 64410 3D |
| 80 | 172 | 285 | 130 | 91 | Ø 165 | 10 x 140 | 20 | 16 | -- | 500142 64810 3D |
| 100 | 200 | 310 | 150 | 116 | Ø 200 | 12 X 170 | 22 | 16 | -- | 500142 65410 3D |

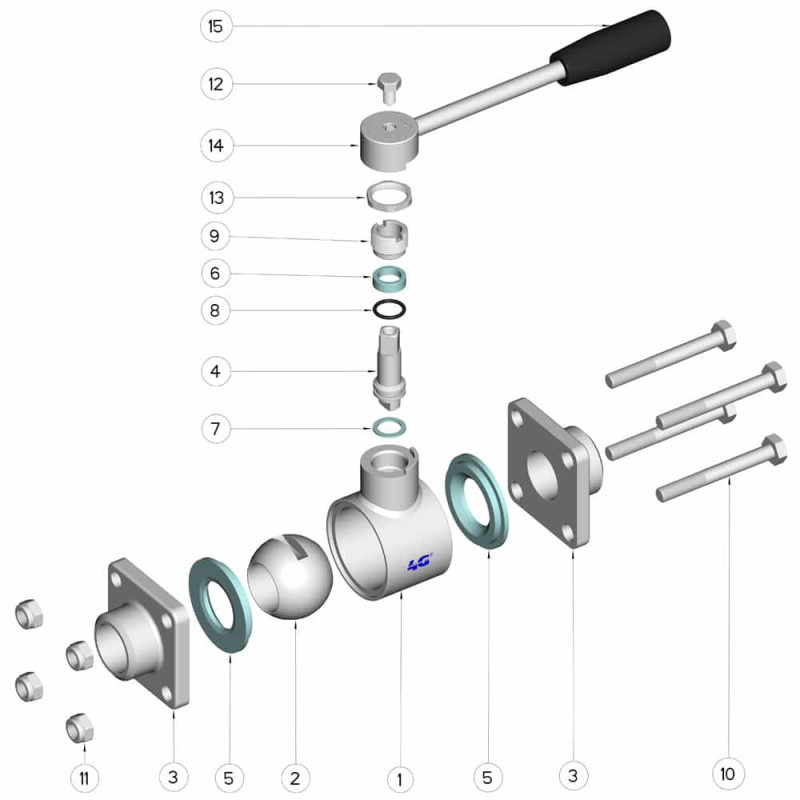

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizione perno | 1 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | OR di tenuta perno | 1 | FKM |
| 9 | Ghiera di registro | 1 | AISI 304L (303) |
| 10 | Tirante | 4 | AISI 304L |
| 11 | Dado autobloccante | 4 | AISI 304L |
| 12 | Vite | 1 | AISI 304L |
| 13 | Controdado | 1 | AISI 304L |
| 14 | Leva | 1 | AISI 304L |
| 15 | Impugnatura | 1 | DUROPLAST (PF) |
