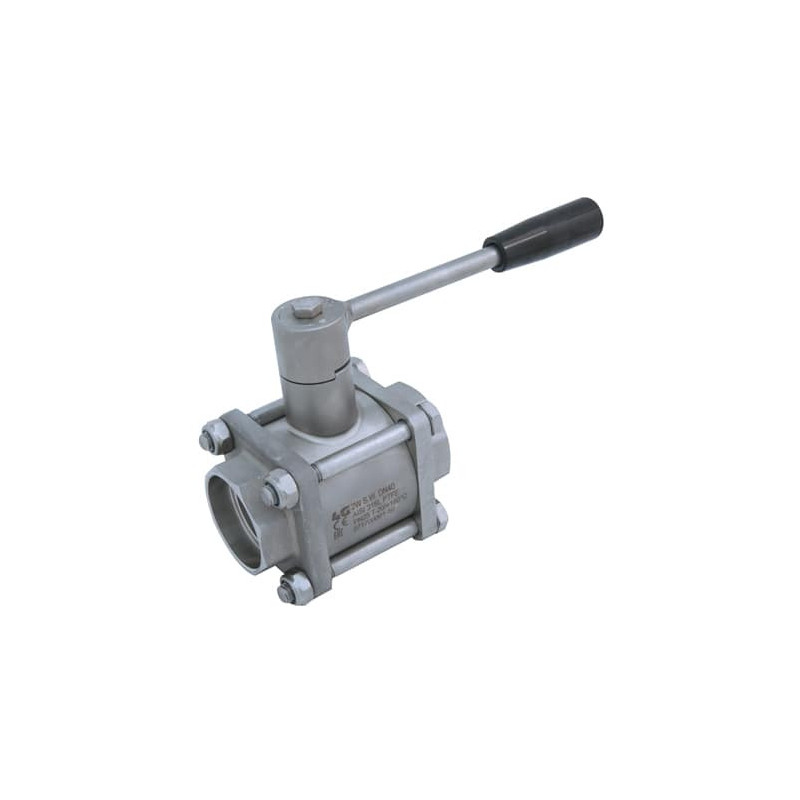

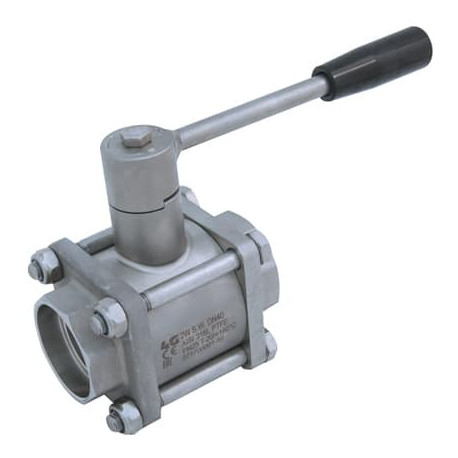

Трискладовий кран 4G Ghidini 500140, зварювання в розтруб, Tenuta Standard
4G-500140
Новий товар
Трискладовий 2-way кульовий кран 4G Ghidini 500140, приєднання: зварювання в розтруб, виконання: стандартне ущільнення.
Інформація
Трискладовий кран 4G Ghidini 500140, зварювання в розтруб, Tenuta Standard — Трискладовий 2-way кульовий кран 4G Ghidini 500140, приєднання: зварювання в розтруб, виконання: стандартне ущільнення.
Трискладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.
Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.
Основні характеристики
- Виробник: 4G Ghidini
- Код виробника: 500140
- Тип: 2-way кульовий кран
- Конструкція корпуса: трискладовий
- Приєднання: зварювання в розтруб
- Ущільнення: стандартне ущільнення / Tenuta Standard

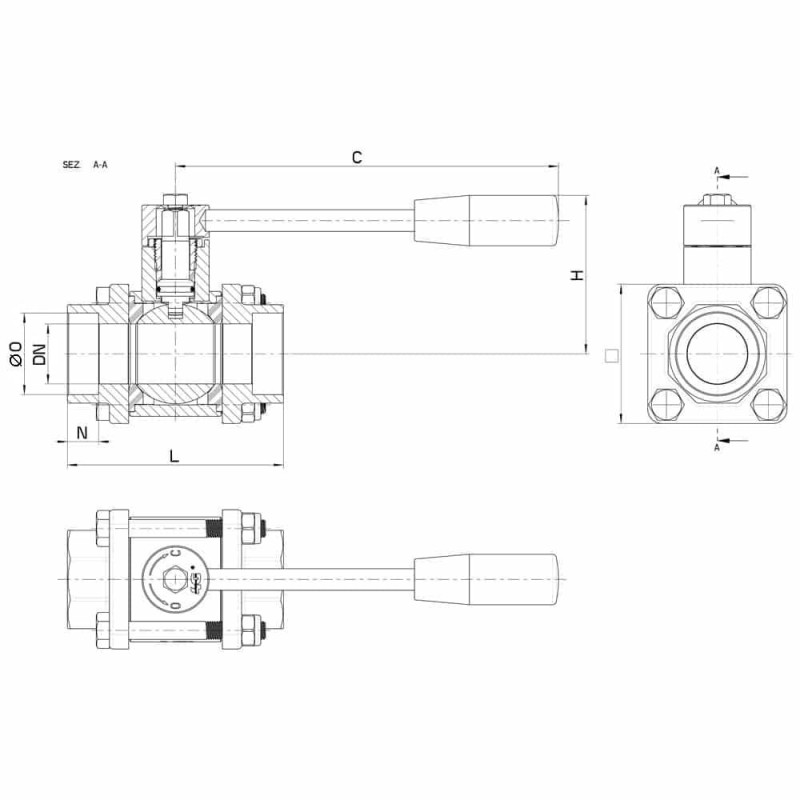

Технічні характеристики та розміри
| DN | L | C | H | N | Ø O | □ | TIRANTI | SERRAGGIO TIRANTI (Nm) | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 70 | 110 | 55 | 10 | 14 | 40 | 6 x 45 | 4 | 64 | 0,46 | 500140 60410 3D |
| 10 | 70 | 110 | 55 | 10 | 17,8 | 40 | 6 x 45 | 4 | 64 | 0,44 | 500140 60810 3D |
| 15 | 70 | 110 | 55 | 10 | 22 | 40 | 6 x 45 | 4 | 64 | 0,4 | 500140 61410 3D |
| 20 | 80 | 110 | 60 | 13 | 27,3 | 45 | 6 x 50 | 4 | 40 | 0,6 | 500140 62010 3D |
| 25 | 90 | 160 | 70 | 13 | 34 | 60 | 8 x 65 | 8 | 40 | 1,1 | 500140 62610 3D |
| 32 | 100 | 160 | 80 | 13 | 42,8 | 70 | 8 x 70 | 10 | 25 | 1,36 | 500140 63010 3D |
| 40 | 114 | 190 | 95 | 13 | 48,9 | 80 | 10 x 90 | 12 | 25 | 2,33 | 500140 63410 3D |
| 50 | 136 | 190 | 100 | 16 | 61,4 | 90 | 10 x 100 | 13 | 25 | 3,55 | 500140 63810 3D |
| 65 | 152 | 235 | 110 | 16 | 76,5 (74.2) | Ø 140 | 10 x 120 | 20 | 25 | 7,5 | 500140 64410 3D |
| 80 | 172 | 285 | 130 | 16 | 90.2 | Ø 165 | 10 x 140 | 20 | 16 | -- | 500140 64810 3D |
| 100 | 200 | 310 | 150 | 19 | 115,8 | Ø 200 | 12 x 170 | 22 | 16 | -- | 500140 65410 3D |

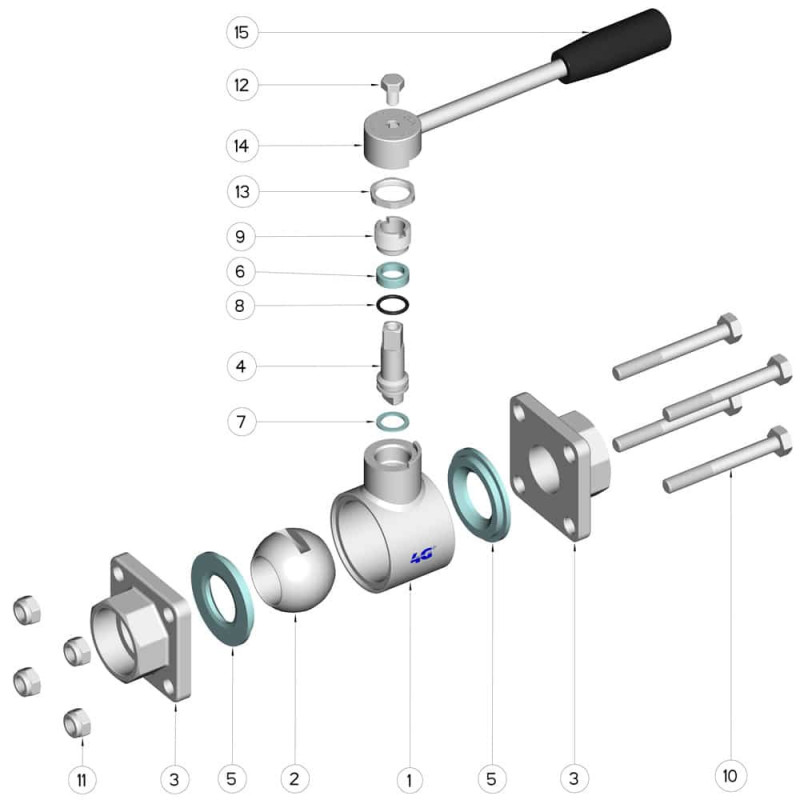

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizione perno | 1 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | OR di tenuta perno | 1 | FKM |
| 9 | Ghiera di registro | 1 | AISI 304L (303) |
| 10 | Tirante | 4 | AISI 304L |
| 11 | Dado autobloccante | 4 | AISI 304L |
| 12 | Vite | 1 | AISI 304L |
| 13 | Controdado | 1 | AISI 304L |
| 14 | Leva | 1 | AISI 304L |
| 15 | Impugnatura | 1 | DUROPLAST (PF) |
