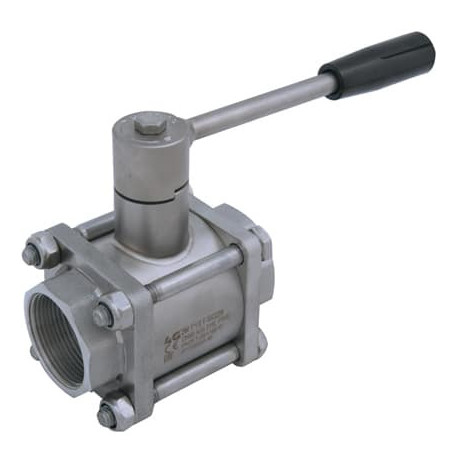

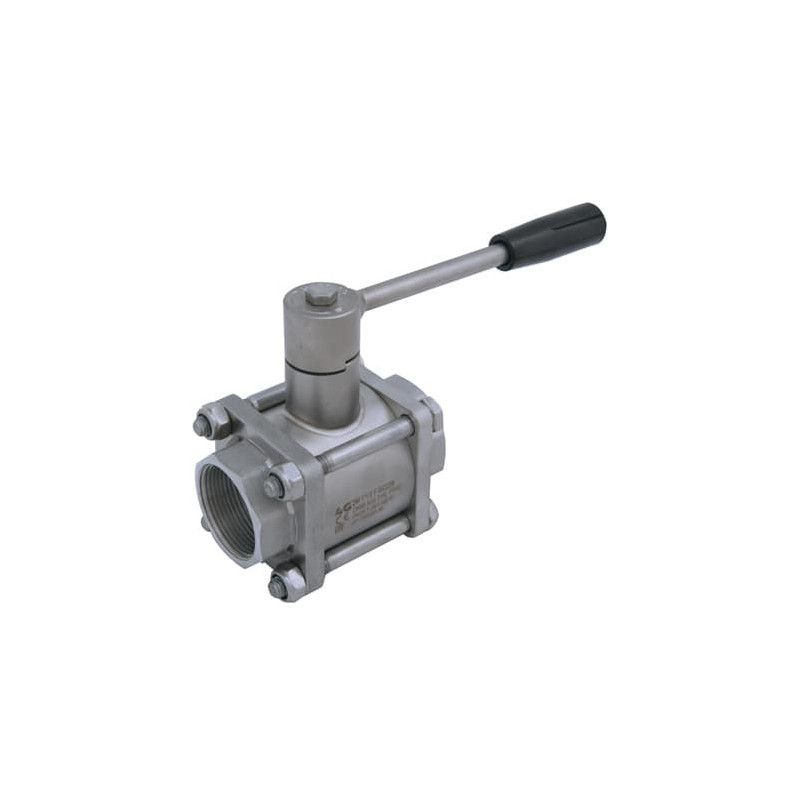

Трискладовий кран 4G Ghidini 500101, ISO 228 F, Tenuta Standard
4G-500101
Новий товар
Трискладовий 2-way кульовий кран 4G Ghidini 500101, приєднання: ISO 228 F, виконання: стандартне ущільнення.
Інформація
Трискладовий кран 4G Ghidini 500101, ISO 228 F, Tenuta Standard — Трискладовий 2-way кульовий кран 4G Ghidini 500101, приєднання: ISO 228 F, виконання: стандартне ущільнення.
Трискладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.
Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.
Основні характеристики
- Виробник: 4G Ghidini
- Код виробника: 500101
- Тип: 2-way кульовий кран
- Конструкція корпуса: трискладовий
- Приєднання: ISO 228 F
- Ущільнення: стандартне ущільнення / Tenuta Standard

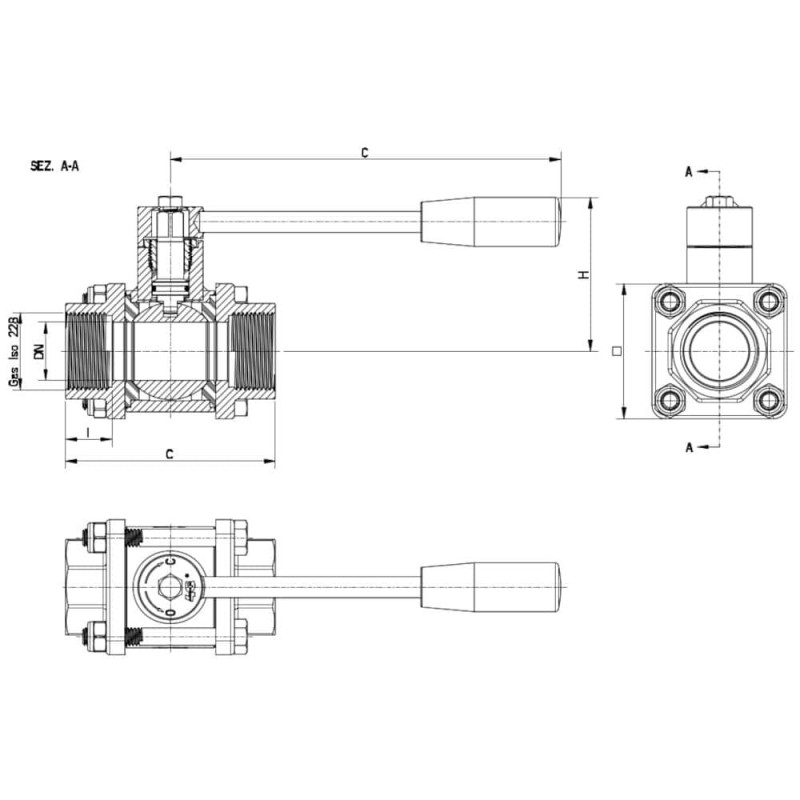

Технічні характеристики та розміри
| G | DN | L | I | C | H | □ | TIRANTI | SERRAGGIO TIRANTI (Nm) | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/4" | 8 | 70 | 17 | 110 | 55 | 40 | 6 x 45 | 4 | 64 | 0,45 | 500101 60410 3D |
| 3/8" | 10 | 70 | 17 | 110 | 55 | 40 | 6 x 45 | 4 | 64 | 0,43 | 500101 60810 3D |
| 1/2" | 15 | 70 | 17 | 110 | 55 | 40 | 6 x 45 | 4 | 64 | 0,40 | 500101 61410 3D |
| 3/4" | 20 | 80 | 19 | 110 | 60 | 45 | 6 x 50 | 4 | 40 | 0,60 | 500101 62010 3D |
| 1" | 25 | 90 | 20 | 160 | 70 | 60 | 8 x 65 | 8 | 40 | 1,08 | 500101 62610 3D |
| 1"1/4 | 32 | 100 | 22 | 160 | 80 | 70 | 8 x 70 | 10 | 25 | 1,36 | 500101 63010 3D |
| 1"1/2 | 40 | 114 | 24 | 190 | 95 | 80 | 10 x 90 | 12 | 25 | 2,28 | 500101 63410 3D |
| 2" | 50 | 136 | 26 | 190 | 100 | 90 | 10 x 100 | 13 | 25 | 3,47 | 500101 63810 3D |
| 2"1/2 | 65 | 152 | 28 | 235 | 110 | Ø 140 | 10 x 120 | 20 | 25 | 7,48 | 500101 64410 3D |
| 3" | 80 | 172 | 28 | 285 | 130 | Ø 165 | 10 x 140 | 20 | 16 | 10,740 | 500101 64810 3D |
| 4" | 100 | 200 | 28 | 310 | 150 | Ø 200 | 12 X 170 | 22 | 16 | -- | 500101 65410 3D |

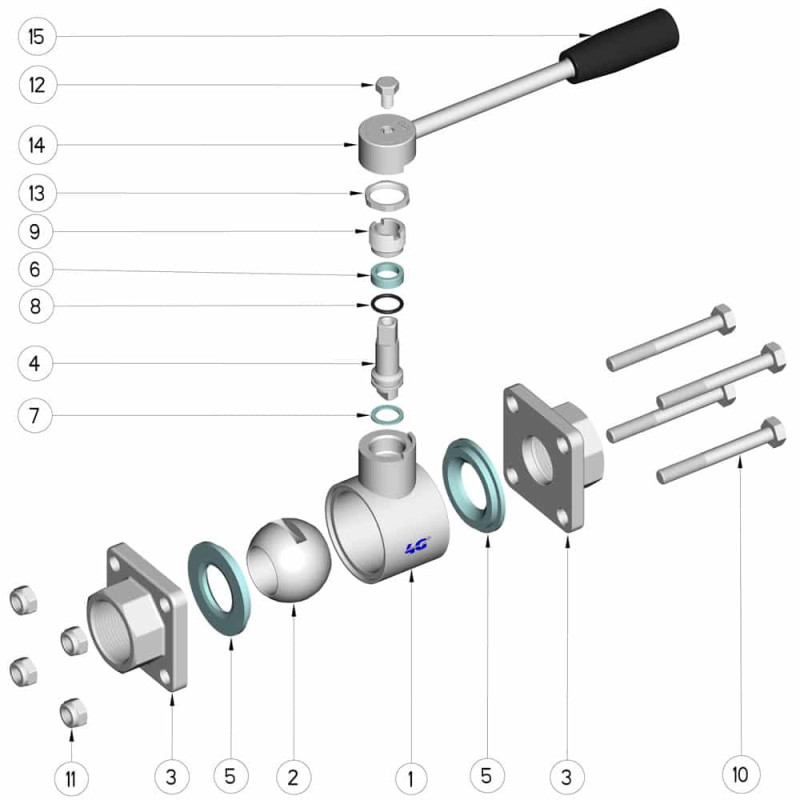

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizione perno | 1 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | OR di tenuta perno | 1 | FKM |
| 9 | Ghiera di registro | 1 | AISI 304L (303) |
| 10 | Tirante | 4 | AISI 304L |
| 11 | Dado autobloccante | 4 | AISI 304L |
| 12 | Vite | 1 | AISI 304L |
| 13 | Controdado | 1 | AISI 304L |
| 14 | Leva | 1 | AISI 304L |
| 15 | Impugnatura | 1 | DUROPLAST (PF) |
