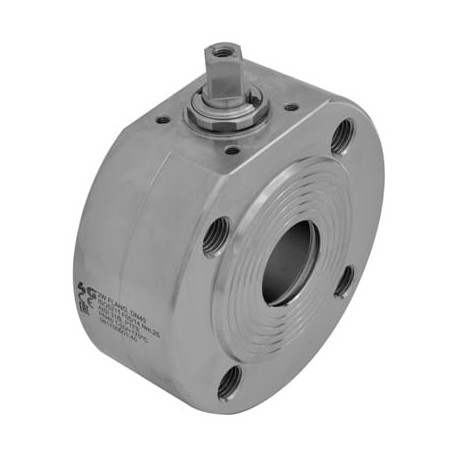

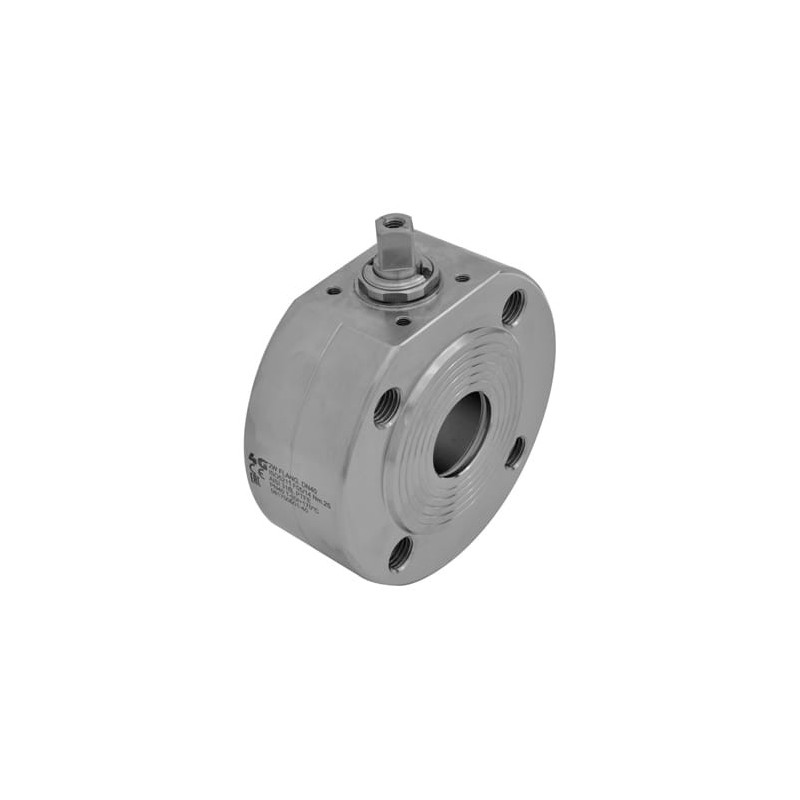

Кульовий кран 4G Ghidini 413050A з отворами під EN 1092-1, стандартне ущільнення
4G-413050A
Новий товар
Кульовий кран 4G Ghidini 413050A з різьбовими отворами під фланцеве приєднання UNI EN 1092-1 та стандартним ущільненням Tenuta Standard.
Інформація
Кульовий кран 4G Ghidini 413050A з отворами під EN 1092-1, стандартне ущільнення — Кульовий кран 4G Ghidini 413050A з різьбовими отворами під фланцеве приєднання UNI EN 1092-1 та стандартним ущільненням Tenuta Standard.
Tenuta Standard — Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

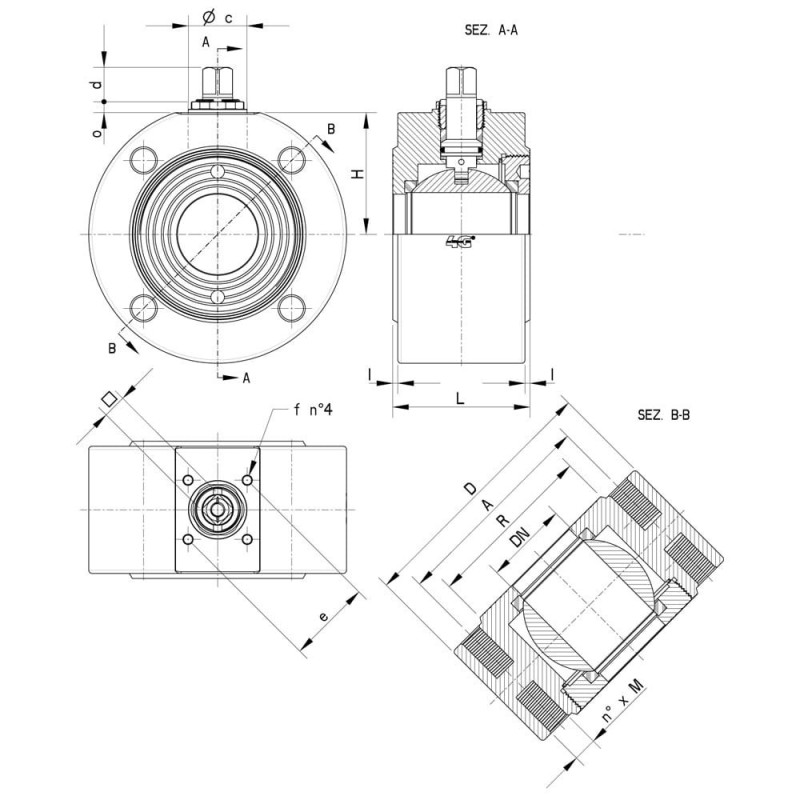

Технічні характеристики та розміри
| DN | L | H | D | I | R | A | n° x M | PN | ISO-DIN | Ø c | d | o | □ | e | f | Nm * | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| * 15 | 35 | 36 | 90 | 1,5 | 46 | 65 | 4 x M12 | 40 | F.03 | 24,8 | 10 | 7 | 9 | 36 | M.5 | 8 | 1,50 | 413050A61410 3D |
| * 20 | 38 | 41,7 | 100 | 1 | 58 | 75 | 4 x M12 | 40 | F.04 | 29,8 | 11 | 6,5 | 11 | 42 | M.5 | 12 | - | 413050A62010 3D |
| * 25 | 42 | 45,7 | 105 | 2 | 68 | 85 | 4 x M12 | 40 | F.04 | 29,8 | 11 | 6,5 | 11 | 42 | M.5 | 15 | 2,24 | 413050A62610 3D |
| * 32 | 54 | 60 | 130 | 2 | 78 | 100 | 4 x M16 | 40 | F.05 | 35 | 16 | 11 | 14 | 50 | M.6 | 18 | 4,94 | 413050A63010 3D |
| * 40 | 66 | 65,5 | 140 | 3 | 88 | 110 | 4 x M16 | 40 | F.05 | 35 | 16 | 11 | 14 | 50 | M.6 | 25 | 6,30 | 413050A63410 3D |
| * 50 | 82 | 72,7 | 155 | 3 | 102 | 125 | 4 x M16 | 40 | F.05 | 35 | 16 | 11 | 14 | 50 | M.6 | 30 | 9,58 | 413050A63810 3D |
| * 65 | 103 | 80,5 | 178 | 3 | 122 | 145 | 4 x M16 | 16 | F.07 | 40 | 18 | 11 | 17 | 70 | M.8 | 45 | 14,80 | 413050A64410 3D |
| * 65 | 103 | 80,5 | 178 | 3 | 122 | 145 | ** 8 x M16 | ** 40 | F.07 | 40 | 18 | 11 | 17 | 70 | M.8 | 45 | 16,50 | 413052A64410 3D |
| * 80 | 124 | 92 | 199 | 3 | 138 | 160 | 8 x M16 | 25 | F.07 | 40 | 18 | 11 | 17 | 70 | M.8 | 85 | 21,47 | 413050A64810 3D |
| * 100 | 152 | 112 | 210 | 3 | 160 | 180 | 8 x M16 | 16 | F.10 | - | 19 | 4 | 17 | 102 | M.10 | 90 | 29,23 | 413050A65410 3D |

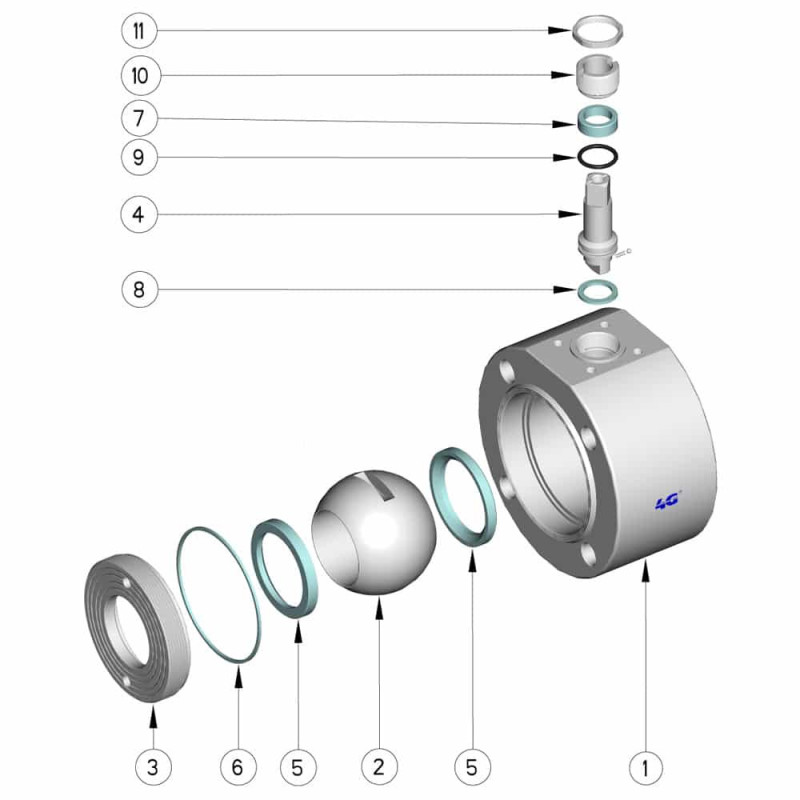

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Ghiera | 1 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE Vergine Modificato |
| 6 | Guarnizione ghiera | 1 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Controdado | 1 | AISI 303 |
