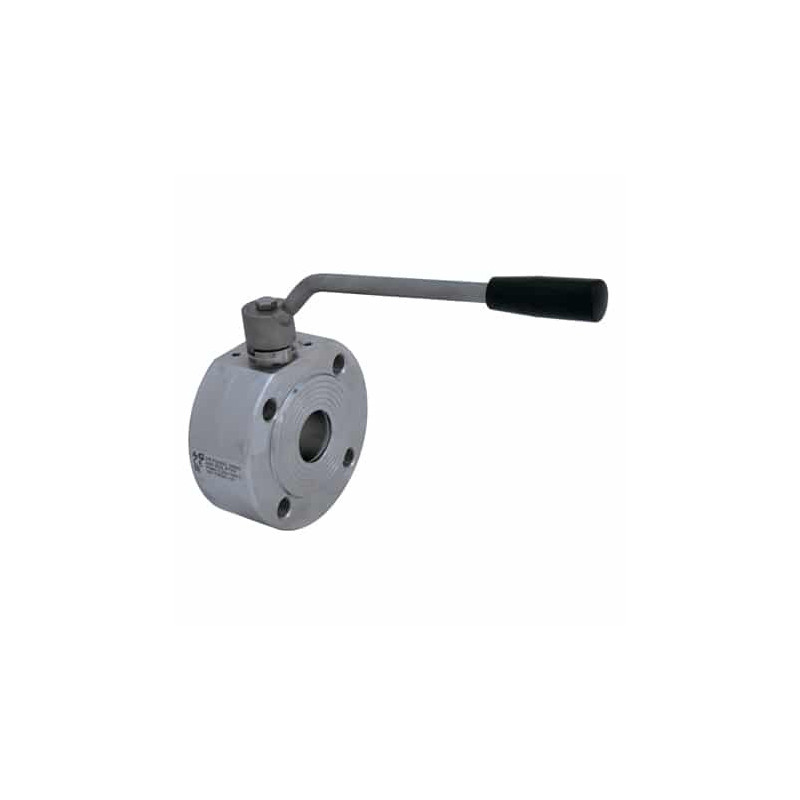

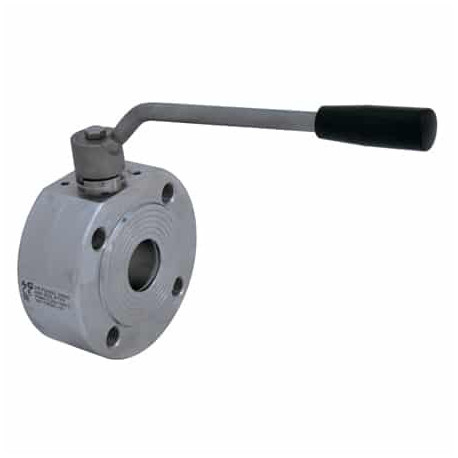

Кульовий кран 4G Ghidini 400155 Class 150, стандартне ущільнення
4G-400155
Новий товар
Кульовий кран 4G Ghidini 400155 у виконанні Class 150 зі стандартним ущільненням Tenuta Standard.
Інформація
Кульовий кран 4G Ghidini 400155 Class 150, стандартне ущільнення — Кульовий кран 4G Ghidini 400155 у виконанні Class 150 зі стандартним ущільненням Tenuta Standard.
Tenuta Standard — Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

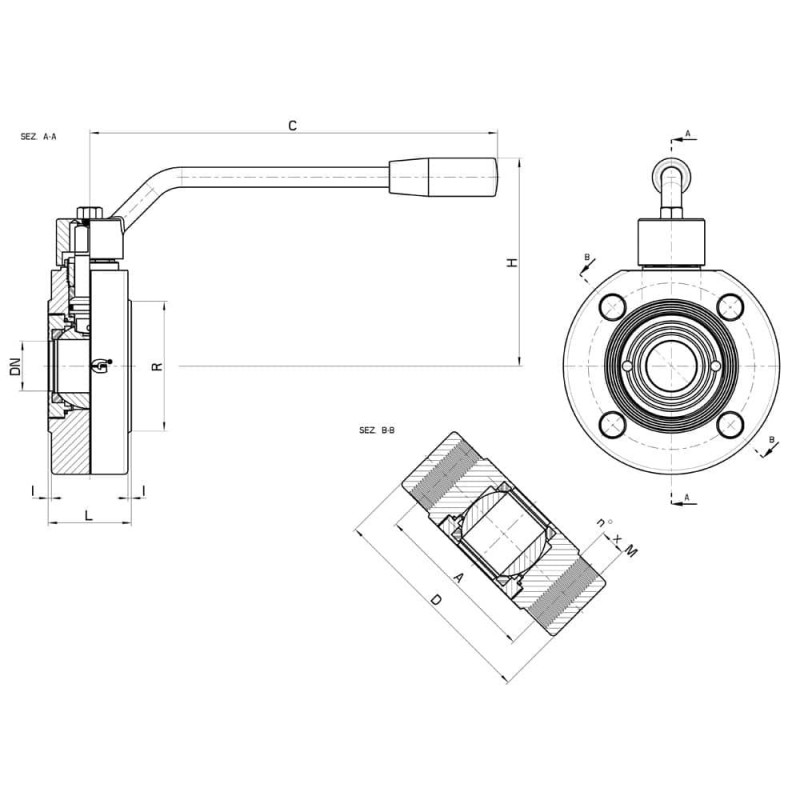

Технічні характеристики та розміри
| EN 1759-1 CLASS 150 (exANSI 150) | DN | L | C | H | D | I | R | A | n° x M | Kg | COD. AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 35 | 125 | 85 | 90 | 1,5 | 35 | 60,6 | 4xM12 | - | 400155 61410 |
| 3/4" | 20 | 38 | 125 | 100 | 100 | 1,5 | 43 | 69,8 | 4xM12 | - | 400155 62010 |
| 1" | 25 | 42 | 170 | 105 | 105 | 2 | 51 | 79,4 | 4xM12 | - | 400155 62610 3D |
| 1"1/4 | 32 | 54 | 240 | 120 | 130 | 2 | 63,5 | 88,9 | 4xM12 | - | 400155 63010 |
| 1"1/2 | 40 | 66 | 240 | 125 | 140 | 3 | 73 | 98,4 | 4xM12 | - | 400155 63410 |
| 2" | 50 | 82 | 240 | 135 | 150 | 3 | 92 | 120,6 | 4xM16 | - | 400155 63810 3D |
| 2"1/2 | 65 | 95 | 260 | 145 | 180 | 3 | 119 | 139,7 | 4xM16 | - | 400155 64410 |
| 3" | 80 | 118 | 300 | 150 | 200 | 3 | 127 | 152,4 | 4xM16 | - | 400155 64810 |
| 4" | 100 | 140 | 330 | 165 | 220 | 3 | 157 | 190,5 | 8xM16 | - | 400155 65410 |

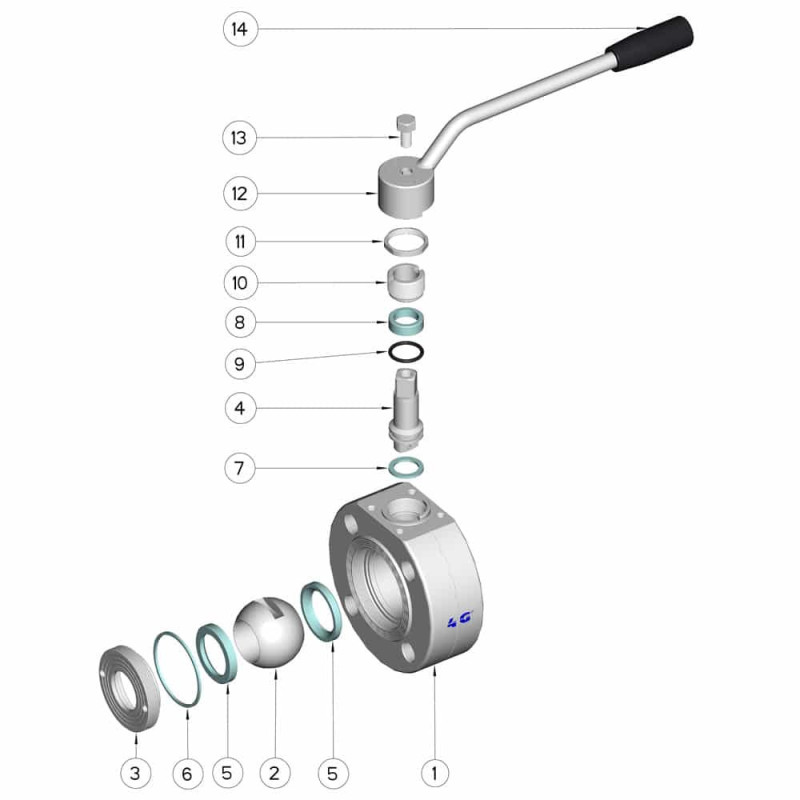

| Pos. | Denom. | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Ghiera | 1 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizione ghiera | 1 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | Resina |
