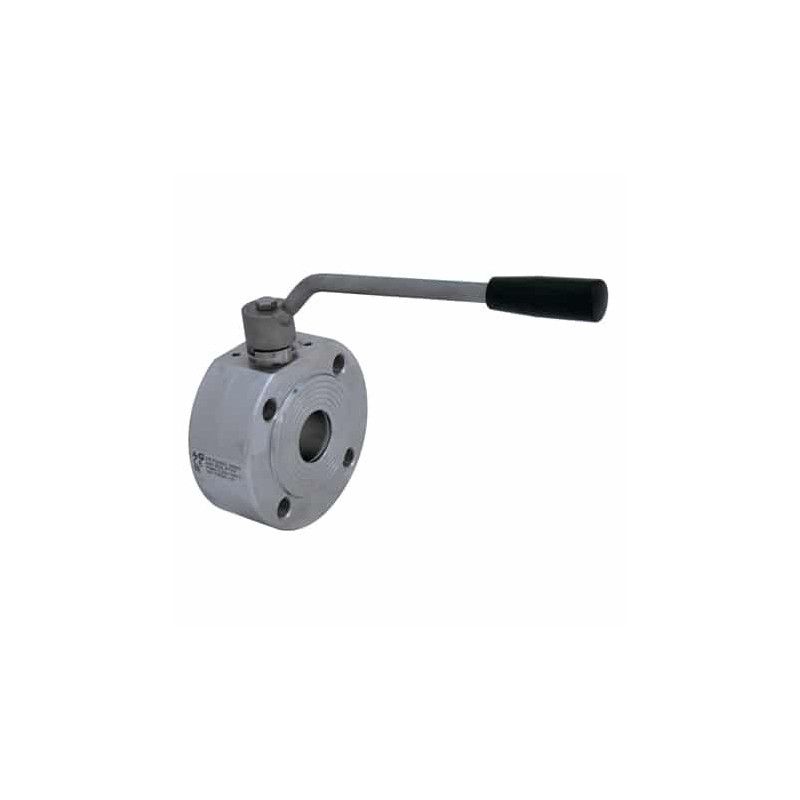

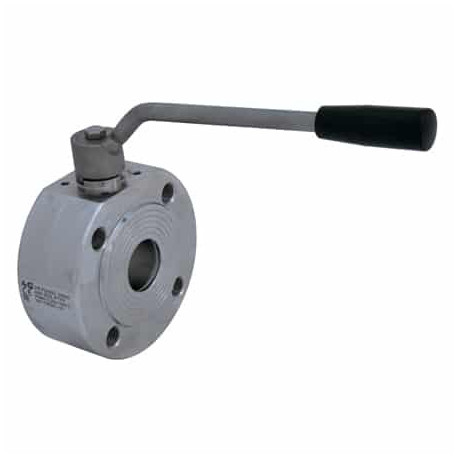

Кульовий кран 4G Ghidini 400150 з отворами під EN 1092-1, стандартне ущільнення
4G-400150
Новий товар
Кульовий кран 4G Ghidini 400150 з різьбовими отворами під фланцеве приєднання UNI EN 1092-1 та стандартним ущільненням Tenuta Standard.
Інформація
Кульовий кран 4G Ghidini 400150 з отворами під EN 1092-1, стандартне ущільнення — Кульовий кран 4G Ghidini 400150 з різьбовими отворами під фланцеве приєднання UNI EN 1092-1 та стандартним ущільненням Tenuta Standard.
Tenuta Standard — Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

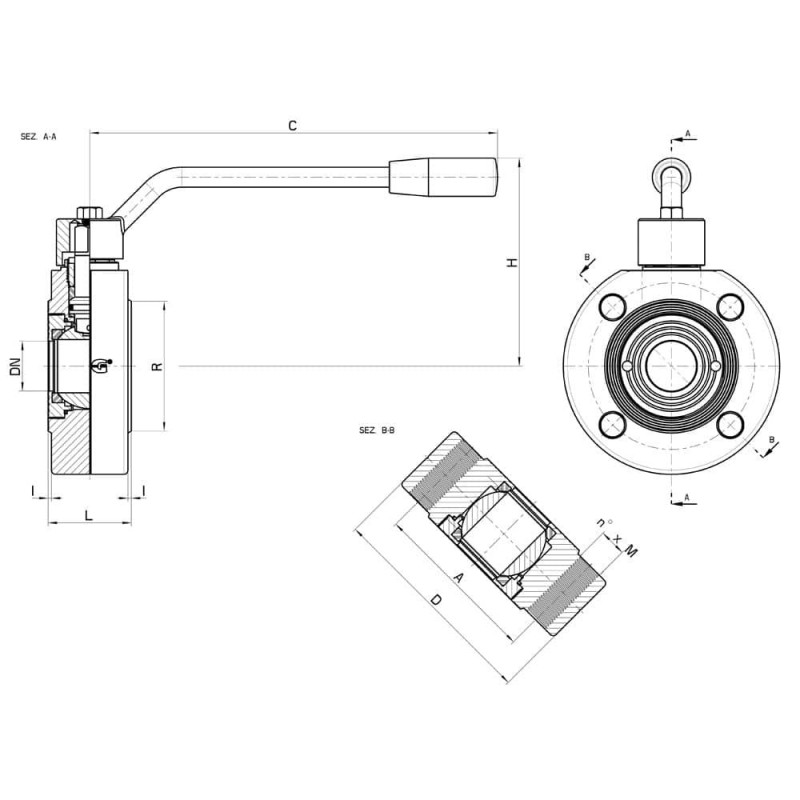

Технічні характеристики та розміри
| DN | ISO / □ | L | C | H | D | I | R | A | n° x M | PN | Kg | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | - | 35 | 125 | 85 | 90 | 1,5 | 45 | 65 | 4 x M12 | 40 | 1,46 | - | 400150 61410 3D |
| 20 | - | 38 | 125 | 100 | 100 | 1,5 | 58 | 75 | 4 x M12 | 40 | 2,08 | - | 400150 62010 3D |
| 25 | - | 42 | 170 | 105 | 105 | 2 | 68 | 85 | 4 x M12 | 40 | 2,38 | - | 400150 62610 3D |
| 32 | - | 50 | 240 | 120 | 130 | 2 | 78 | 100 | 4 x M16 | 40 | 4,53 | - | 400150 63010 3D |
| 40 | - | 60 | 240 | 125 | 140 | 3 | 88 | 110 | 4 x M16 | 40 | 5,94 | - | 400150 63410 |
| 50 | - | 72 | 240 | 135 | 154 | 3 | 102 | 125 | 4 x M16 | 40 | 7,95 | - | 400150 63810 3D |
| 65 | - | 95 | 260 | 145 | 180 | 3 | 122 | 145 | 4 x M16 | 16 | 14,97 | 400150 44410 | 400150 64410 |
| 80 | - | 118 | 300 | 150 | 200 | 3 | 138 | 160 | 8 x M16 | 16 | 21,92 | 400150 44810 | 400150 64810 3D |
| 100 | - | 152 | 330 | 165 | 210 | 3 | 158 | 180 | 8 x M16 | 16 | 40 | 400150 45410 | 400150 65410 |
| 125 | - | 185 | 370 | 181 | 255 | 3 | 188 | 210 | 8 x M16 | 16 | 54,20 | 400150 45810 | 400150 65810 |
| 150 | - | 235 | 584 | 249 | 295 | 3 | 212 | 240 | 8 x M20 | 16 | 90,57 | 400150 46210 | 400150 66210 3D |
| 200 | - | 310 | 584 | 288 | 373 | 3 | 268 | 295 | 12 x M20 | 16 | 177,06 | 400150 46410 | 400150 66410 |
| 100 - Da fusione/Casted | F10-16 | 140 | 370 | 165 | 220 | 3 | 158 | 180 | 8 x M16 | 16 | 20,00 | 400150 45415 | 400150 65415 |
| 125 - Da fusione/Casted | F10-16 | 185 | 370 | 181 | 250 | 3 | 188 | 210 | 8 x M16 | 16 | 39,82 | 400150 45815 | 400150 65815 3D |
| 150 - Da fusione/Casted | F12-26 | 235 | 584 | 249 | 285 | 3 | 212 | 240 | 8 x M20 | 16 | 63,10 | 400150 46215 | 400150 66215 |
| 200 - Da fusione/Casted | F12-26 | 310 | 584 | 288 | 340 | 3 | 268 | 295 | 12 x M20 | 16 | 139,00 | 400150 46415 | 400150 66415 |

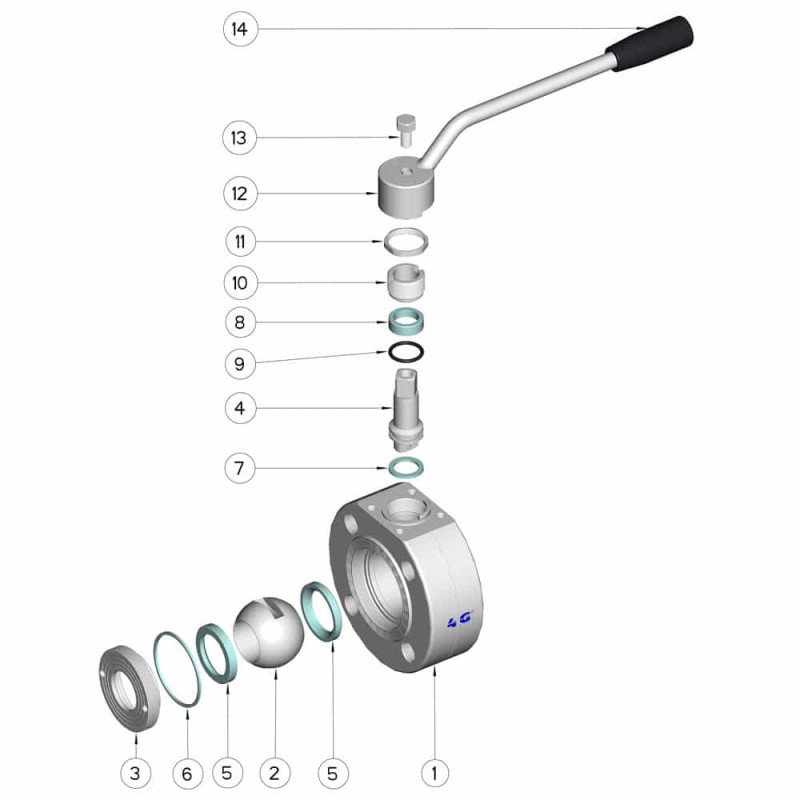

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 304L - AISI 316L |
| 2 | Sfera | 1 | AISI 304L - AISI 316L |
| 3 | Ghiera | 1 | AISI 304L - AISI 316L |
| 4 | Perno | 1 | AISI 304L - AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizione ghiera | 1 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLAST (PF) |
