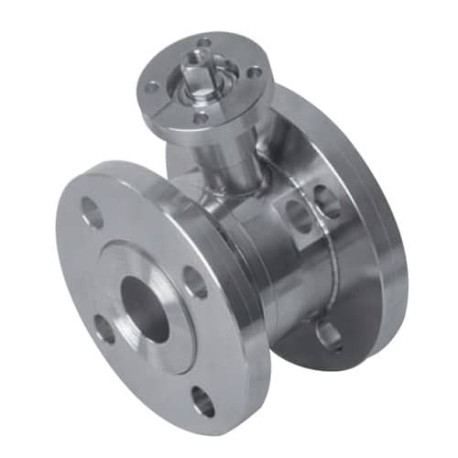

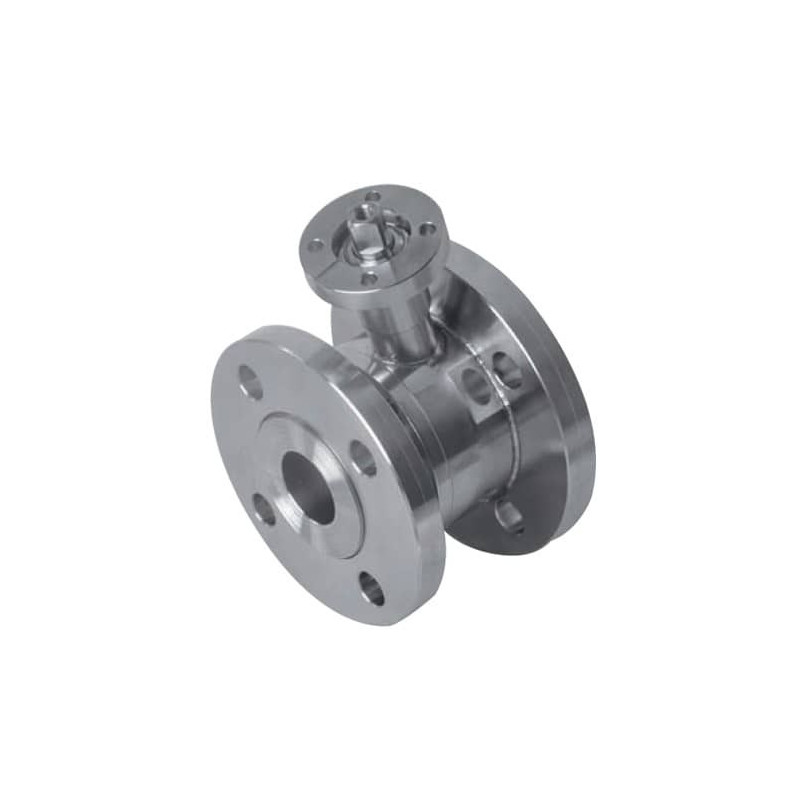

Фланцевий кран 4G Ghidini 163050, площадка ISO 5211, EN 1092-1, Tenuta Integrale
4G-163050
Новий товар
Фланцевий кран 4G Ghidini 163050, площадка ISO 5211, EN 1092-1, Tenuta Integrale. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.
Інформація
Фланцевий кульовий кран 4G Ghidini 163050 EN 1092-1, гігієнічне виконання Tenuta Integrale — Фланцевий кульовий кран 4G Ghidini 163050 з фланцями UNI EN 1092-1 та гігієнічним виконанням Tenuta Integrale.
Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.
Tenuta Integrale — гігієнічне виконання Tenuta Integrale — гігієнічне виконання, яке допомагає зменшити мертві зони всередині крана.

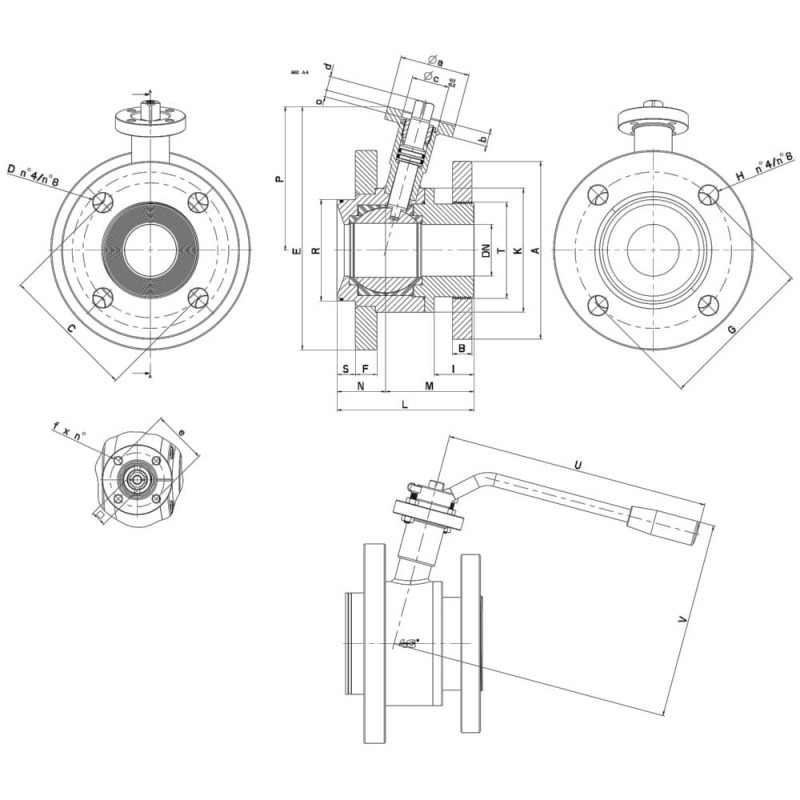

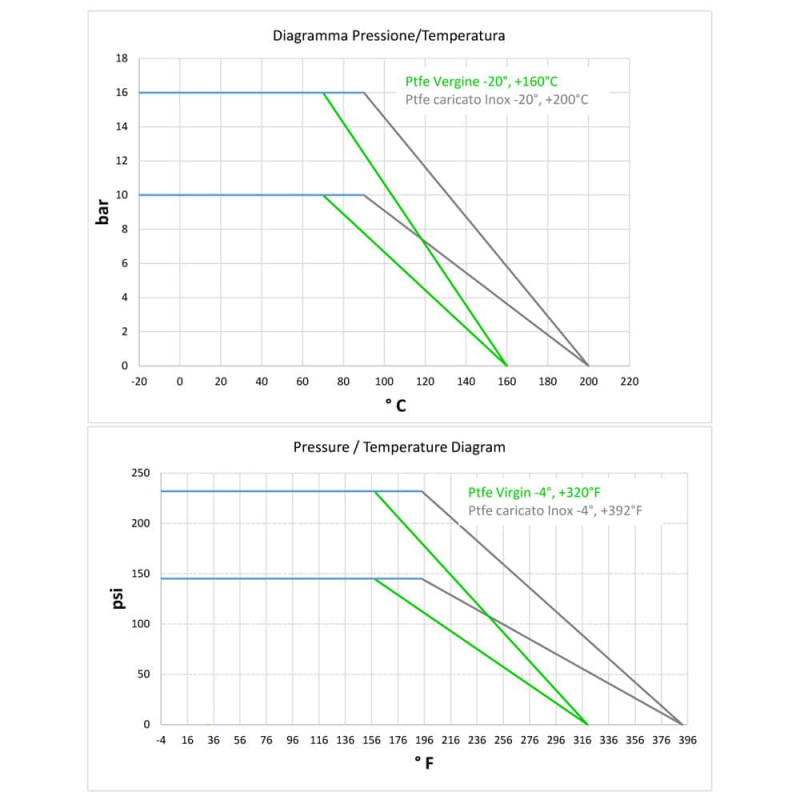

Технічні характеристики та розміри
| DN | L | PN | N | M | S | F | I | B | Ø D x n° | Ø E (Flangia-DN) | Ø R | Ø G | Ø H x n° | K | Ø A | Ø C | Ø T | P | ISO 5211 | □ | Ø a | b | Ø e | Ø c x o | d | Ø f x n° | U | V | Nm | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 122 | 16 | 45 | 77 | 17 | 20 | 36 | 16 | 18 x 4 | 165 (DN50) | 84 | 125 | 18 x 4 | 115 | 148 | 110 | 75 | 126 | F05 | 14 | 65 | 12 | 50 | 35 x 6 | 13 | 7 x 4 | 245 | 176 | 32 | 8,5 | 163050A63410 3D |
| 50 | 127 | 16 | 45 | 82 | 17 | 20 | 37 | 18 | 18 x 4 | 185 (DN65) | 94 | 145 | 18 x 4 | 115 | 165 | 125 | 89 | 132 | F05 | 14 | 65 | 12 | 50 | 35 x 6 | 13 | 7 x 4 | 245 | 182 | 37 | 11,1 | 163050A63810 3D |
| 65 | 149 | 16 | 53 | 96 | 17,5 | 20 | 40 | 18 | 18 x 4 | 200 (DN80) | 119 | 160 | 18 x 8 | 140 | 185 | 145 | 110 | 156 | F07 | 17 | 90 | 12 | 70 | 55 x 7 | 15 | 9 x 4 | 270 | 215 | 60 | 15,5 | 163050A64410 3D |
| 80 | 166 | 16 | 65 | 101 | 19,5 | 22 | 40 | 18 | 18 x 8 | 220 (DN100) | 138 | 180 | 18 x 8 | 155 | 200 | 160 | 120 | 167 | F07 | 17 | 90 | 12 | 70 | 55 x 7 | 15 | 9 x 4 | 300 | 227 | 75 | 19,95 | 163050A64810 3D |
| 100 | 186 | 16 | 75 | 111 | 27,5 | 22 | 47 | 20 | 18 x 8 | 250 (DN125) | 165 | 210 | 18 x 8 | 185 | 220 | 180 | 140 | 181 | F07 | 17 | 90 | 12 | 70 | 55 x 5 | 17 | 9 x 4 | 325 | 245 | 85 | 28 | 163050A65410 3D |
| 125 | 245 | 10 | 95 | 150 | 26,5 | 24 | 60,5 | 22 | 18 x 8 | 285 (DN150) | 190 | 240 | 22 x 8 | 230 | 250 | 210 | 153 | 205 | F10 | 22 | 120 | 12 | 102 | 70 x 5 | 19 | 11 x 4 | 481 | 287 | 130 | 45,3 | 163050A65810 3D |

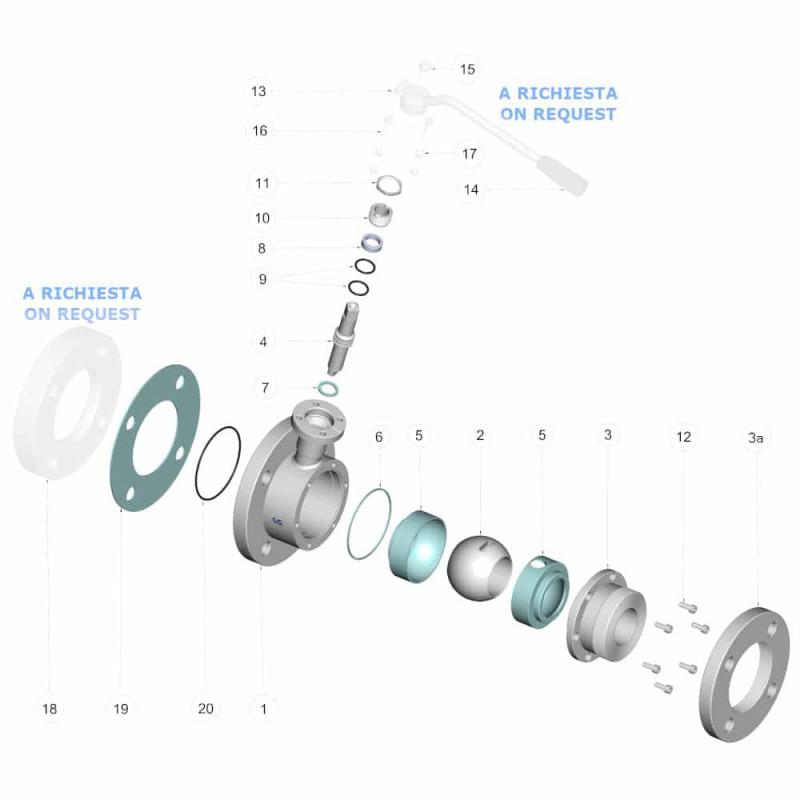

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotto | 1 | AISI 316L |
| 3a | Flangia | 1 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 1 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | O-Ring di tenuta perno | 2 | FKM (a richiesta EPDM) |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Controdado | 1 | AISI 303 |
| 12 | Viti manicotto | 6 | AISI 304L |
| 13 | Leva | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLASTO (PF) |
| 15 | Vite leva | 1 | AISI 304L |
| 16 | Viti fermoleva | 4 | AISI 304L |
| 17 | Dadi fermoleva | 4 | AISI 304L |
| 18 | Controflangia | 1 | AISI 316L |
| 19 | Guarnizione Flangia | 1 | PTFE |
| 20 | O-RIng Controflangia | 1 | FKM (a richiesta EPDM) |
